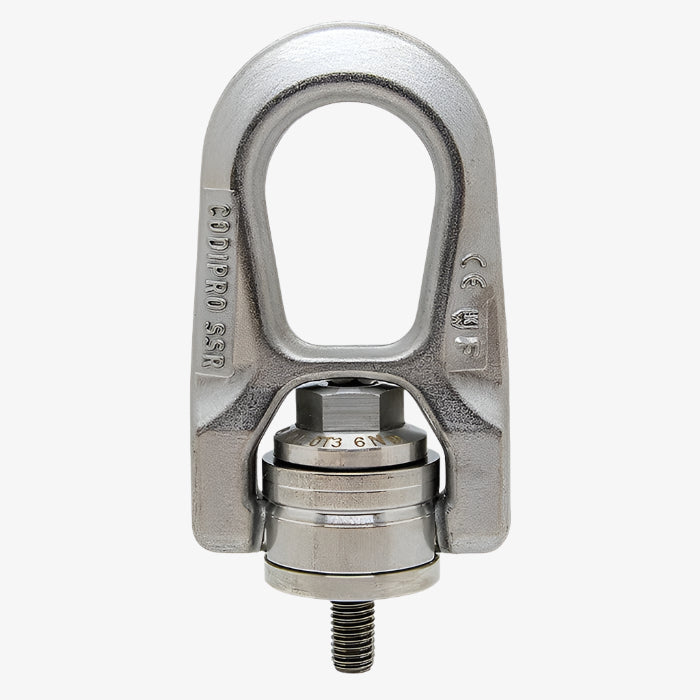

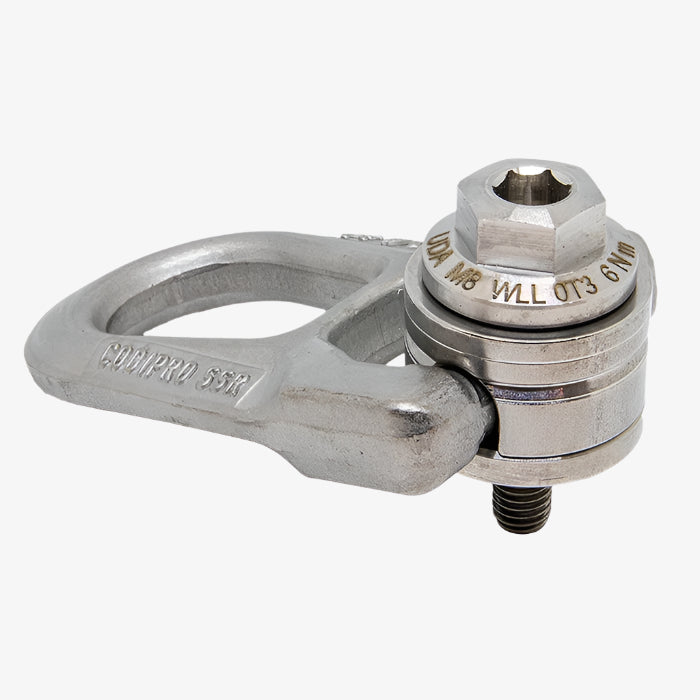

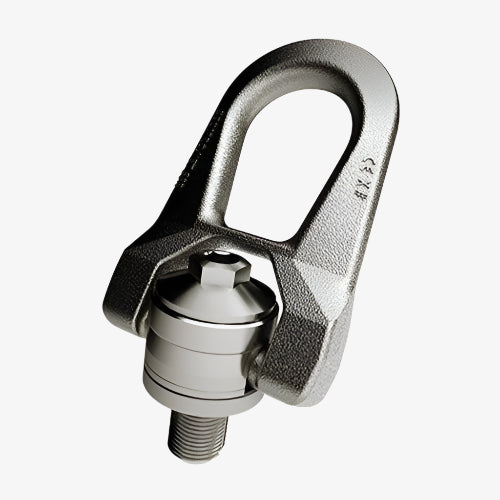

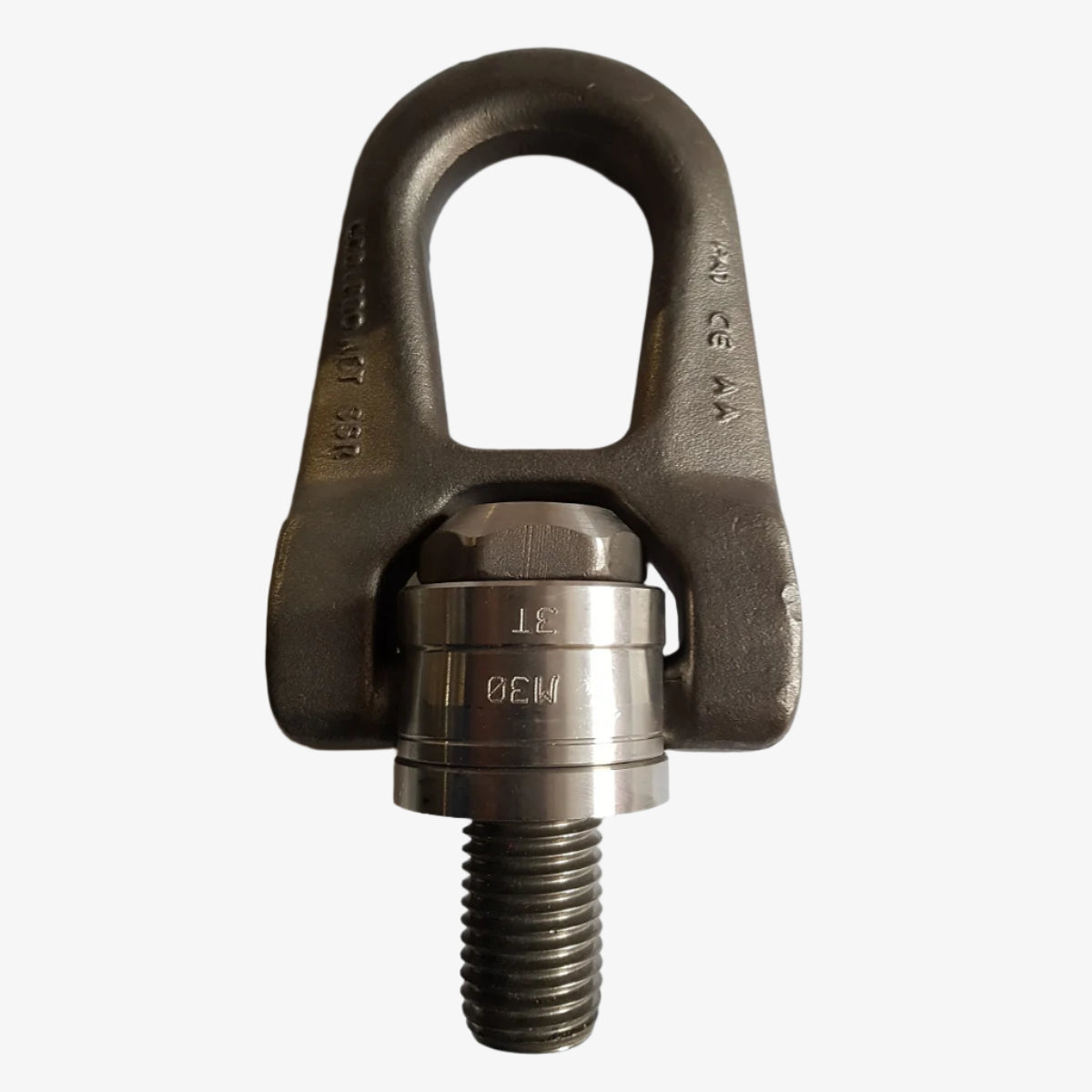

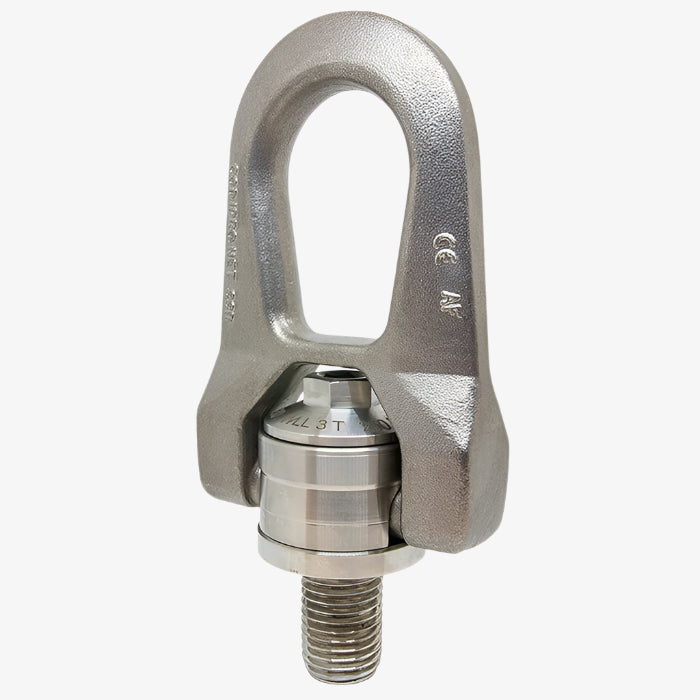

Nerezový otočný vázací bod SS.DSR CODIPRO, M20x30mm, nosnost 1600kg
Nerezový vázací bod s ložiskem, otočný i pod zátěží.
Stejná nosnost ve všech směrech.

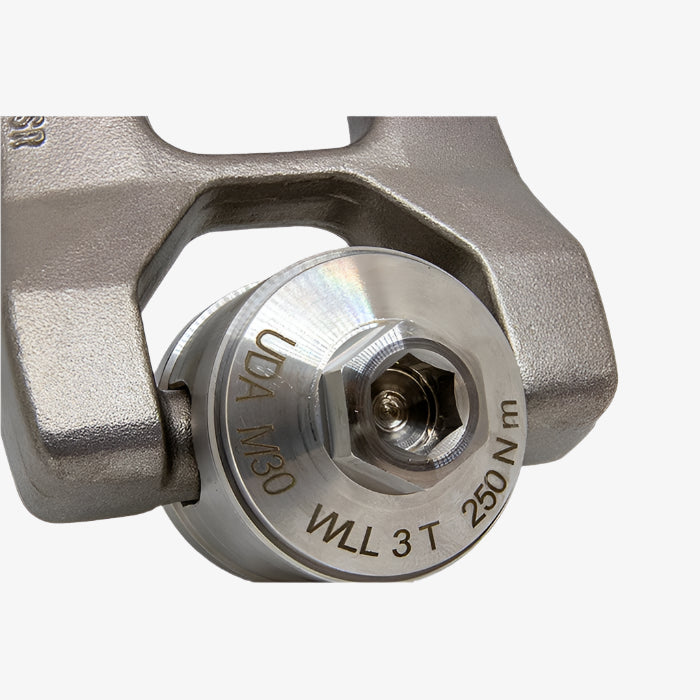

Každý kus má unikátní číslo.
Certifikát 3.1 dle EN 10204 se dodává ke každému produktu.
Také dostupný ve variantě Matice – SS.FE.DSR (Female).
Vyrobeno v EU.
Dostupný ve velikostech M8 – M30 ve standardním provedení (jiné provedení na poptávku).
Lze objednat závit s libovolnou délkou – dodání ve velmi krátkých dodacích lhůtách.
Lze objednat i jeden kus, není omezeno minimální množství.
Nosnost (WLL) od 0.3 t – 3 t.
Bezpečnostní koeficient 5:1.
Materiál – nerezová ocel.
Provedení s metrickými závity i se závity UNC.
Modely 2D a 3D na vyžádání.

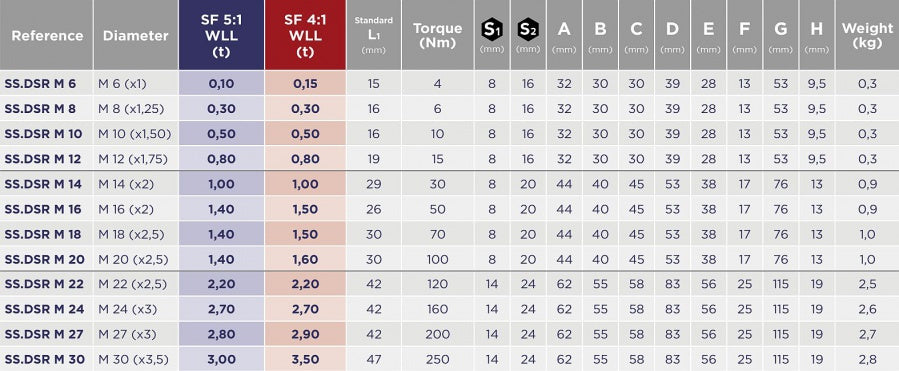

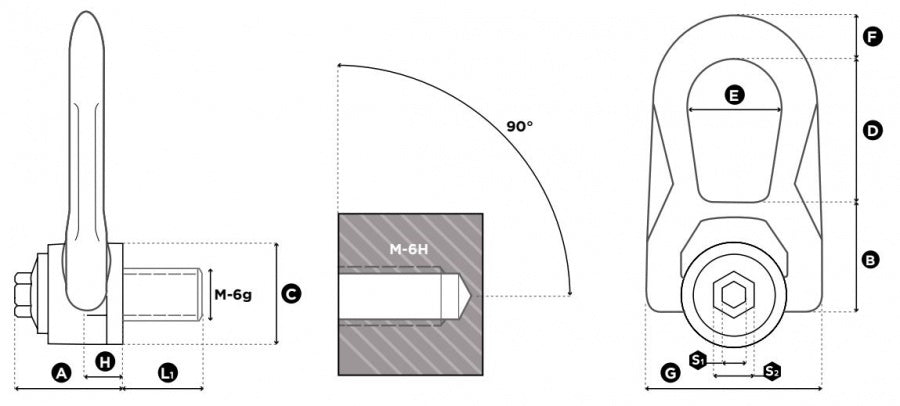

Typ | Závit | SF 5:1 WLL | SF 4:1 WLL | L1 | Moment | S1 | S2 | A | B | C | D | E | F | G | H | Hmotnost |
--- | (mm) | t | t | mm | Nm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
SS.DSR M 6 | M 6 (xl) | 0,1 | 0,15 | 15 | 4 | 8 | 16 | 32 | 30 | 30 | 39 | 28 | 13 | 53 | 9,5 | 0,3 |
SS.DSR M 8 | M 8 (x1,25) | 0,3 | 0,3 | 16 | 6 | 8 | 16 | 32 | 30 | 30 | 39 | 28 | 13 | 53 | 9,5 | 0,3 |
SS.DSR M 10 | M 10 (x1,50) | 0,5 | 0,5 | 16 | 10 | 8 | 16 | 32 | 30 | 30 | 39 | 28 | 13 | 53 | 9,5 | 0,3 |
SS.DSR M 12 | M 12 (x1,75) | 0,8 | 0,8 | 19 | 15 | 8 | 16 | 32 | 30 | 30 | 39 | 28 | 13 | 53 | 9,5 | 0,3 |
SS.DSR M 14 | M 14 (x2) | 1 | 1 | 29 | 30 | 8 | 20 | 44 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
SS.DSR M 16 | M 16 (x2) | 1,4 | 1,5 | 26 | 50 | 8 | 20 | 44 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
SS.DSR M 18 | M 18 (x2,5) | 1,4 | 1,5 | 30 | 70 | 8 | 20 | 44 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 1,0 |
SS.DSR M 20 | M 20 (x2,5) | 1,4 | 1,6 | 30 | 100 | 8 | 20 | 44 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 1,0 |
SS.DSR M 22 | M 22 (x2,5) | 2,2 | 2,2 | 42 | 120 | 14 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 19 | 2,5 |
SS.DSR M 24 | M 24 (x3) | 2,7 | 2,7 | 42 | 160 | 14 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 19 | 2,6 |
SS.DSR M 27 | M 27 (x3) | 2,8 | 2,9 | 42 | 200 | 14 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 19 | 2,7 |
SS.DSR M 30 | M 30 (x3.5) | 3 | 3,5 | 47 | 250 | 14 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 19 | 2,8 |
