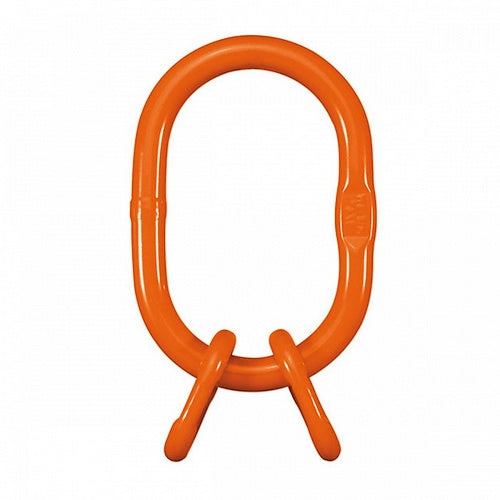

Čtyřpramenná souprava VW, třída 10, PEWAG WINNER
Od
451,00 Kč bez DPH
Jednotková cena bez DPH
/
Nedostupné
VW 4 pramenná souprava
Odpovídá normě EN 1677-4 s vyšší nosností.
Pro pewag Connex, montovaný a svařovaný systém.
Pro výrobu 3- a 4pramenných závěsů s články typu Connex a pro lanové závěšy. Pro výrobu svařovaných závěsů prostřednictvím BW.
Univerzální možnost propojení.
Tato standardní souprava je ideální pro použití ve 3 a 4 pramenných závěsech v montovaných nebo svařovaných systémech. Je vyrobena dle normy EN 1677‑4 s mechanickými hodnotami pro G10. Díky plochému formování je tato souprava univerzální v možnostech spojování. Je dodáván s označením CE, certifikací BG a návodem k obsluze. Tabulka max. velikostí háků dle DIN 15401 a DIN 15402 viz níže.

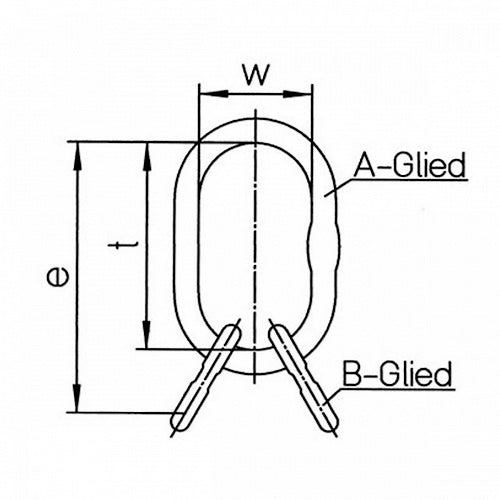

| Označení | Složené z | Nosnost 0-45° | Pro jednoduché háky DIN15401 | e | t | w | Hmotnost |
| --- | --- | kg | --- | mm | mm | mm | kg |
| VW 5 | AW 13 + 2 BW 10 | 2300 | 2,5 | 154 | 110 | 60 | 0,52 |
| VW 6 | AW 18 + 2 BW 13 | 4200 | 5 | 189 | 135 | 75 | 1,26 |
| VW 7/8 | AW 22 + 2 BW 16 | 7600 | 6 | 230 | 160 | 90 | 2,32 |
| VW 10 | AW 26 + 2 BW 20 | 9600 | 8 | 265 | 180 | 100 | 3,68 |
| VW 13 | AW 32 + 2 BW 22 | 14000 | 10 | 315 | 200 | 110 | 6,46 |
| VW 16 | AW 36 + 2 BW 26 | 21200 | 16 | 400 | 260 | 140 | 10,06 |
| VW 19/20 | AW 50 + 2 BW 32 | 34100 | 32 | 500 | 350 | 190 | 22,87 |
| VW 22 | AW 50 + 2 BW 36 | 40000 | 32 | 520 | 350 | 190 | 24,79 |
| VW 26 | AW 56 + 2 BW 45 | 56000 | 32 | 570 | 400 | 200 | 41,31 |
| VW 32 | AW 72 + 2 BW 50 | 85000 | 50 | 660 | 460 | 250 | 66,60 |
| V 32 | A 72 + 2 B 50 | 76000 | 50 | 660 | 460 | 250 | 66,60 |
