Zavěšovací článek AW, třída 10, PEWAG WINNER

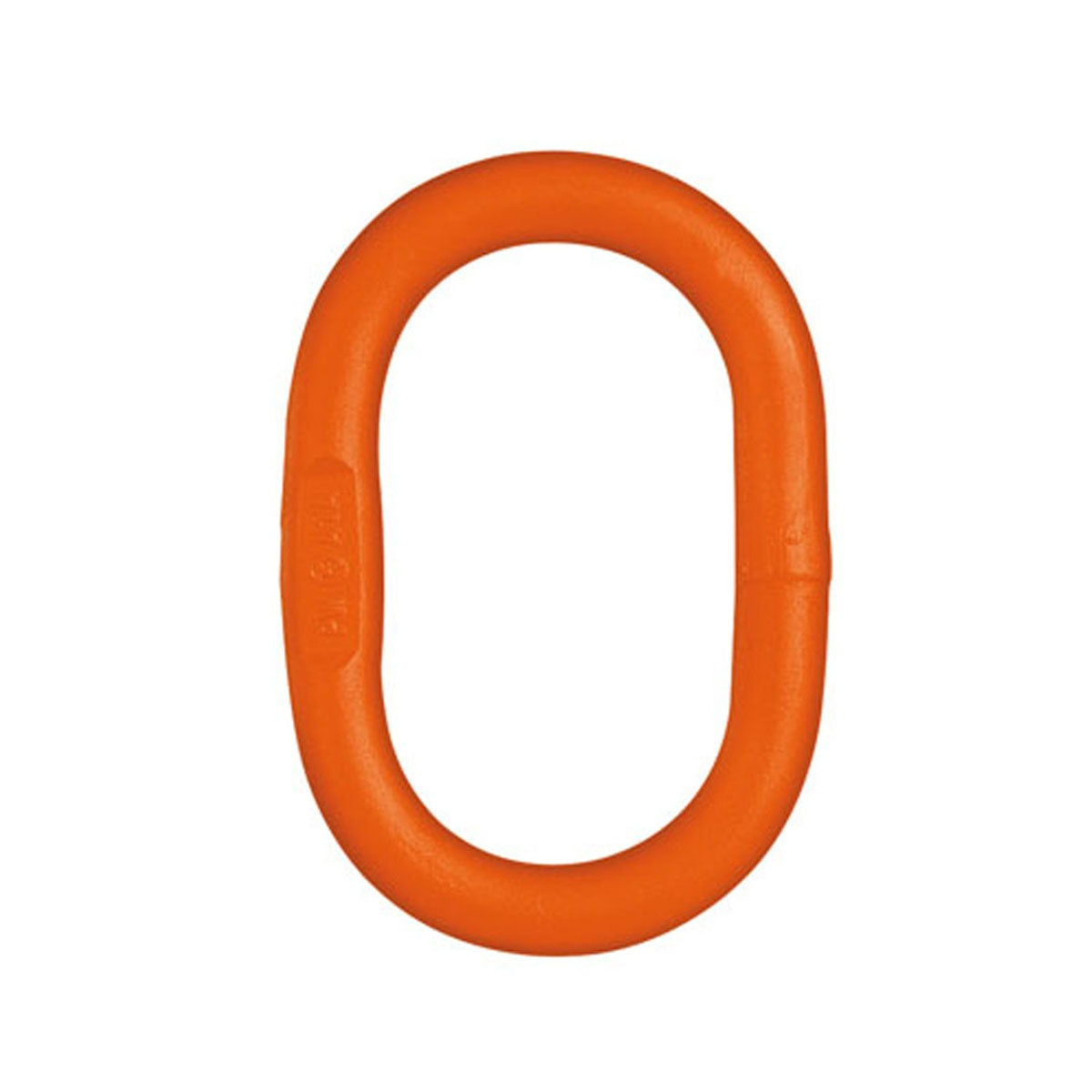

AW zavěšovací článek
Odpovídá normě EN 1677-4 s vyšší nosností.
Pro pewag Connex a svařovaný systém.
Zavěšovací článek pro 1pramenné řetězy - přiřazení odstavec A I.
Zavěšovací článek pro 2pramenné řetězy - přiřazení odstavec A II.
Zavěšovací článek 3- + 4pramenné řetězy - A III/IV - ve spojení s přechodovým článek BW v zavěšovacích soupravách VW.
Jako koncový článek použitelný - přiřazení řetězů A I.
Zavěšovací článek vhodný pro pewag Connex a jako komponent pro svařované systémy. Může být také použit jako závěsná hlava pro 1 pramenný AW I a také pro 2 pramenný řetěz AW II.
Pro 3 a 4 pramenné řetězy může být použit pouze ve spojení s přechodovými články BW ve 4 pramenných zavěšovacích soupravách VW. Ideální pro jednoduché a rychlé sestavení 1 a 2 pramenných řetězů za pomocí Connex spojovacích prvků. Může být také použit jako závěsná hlava ve svařovaných systémech – velmi snadné sestavení! Vhodný také jako koncový článek typ AI, viz tabulka max. velikostí háků dle DIN 15401 a DIN 15402 níže.
Díky plochému formování oka jsou jeho možnosti propojování opravdu univerzální, což je velkou výhodou tohoto článku. Článek je vyroben dle normy EN 1677‑4 s mechanickými hodnotami pro G10.
Je dodáván s označením CE, certifikací BG a s návodem k obsluze.

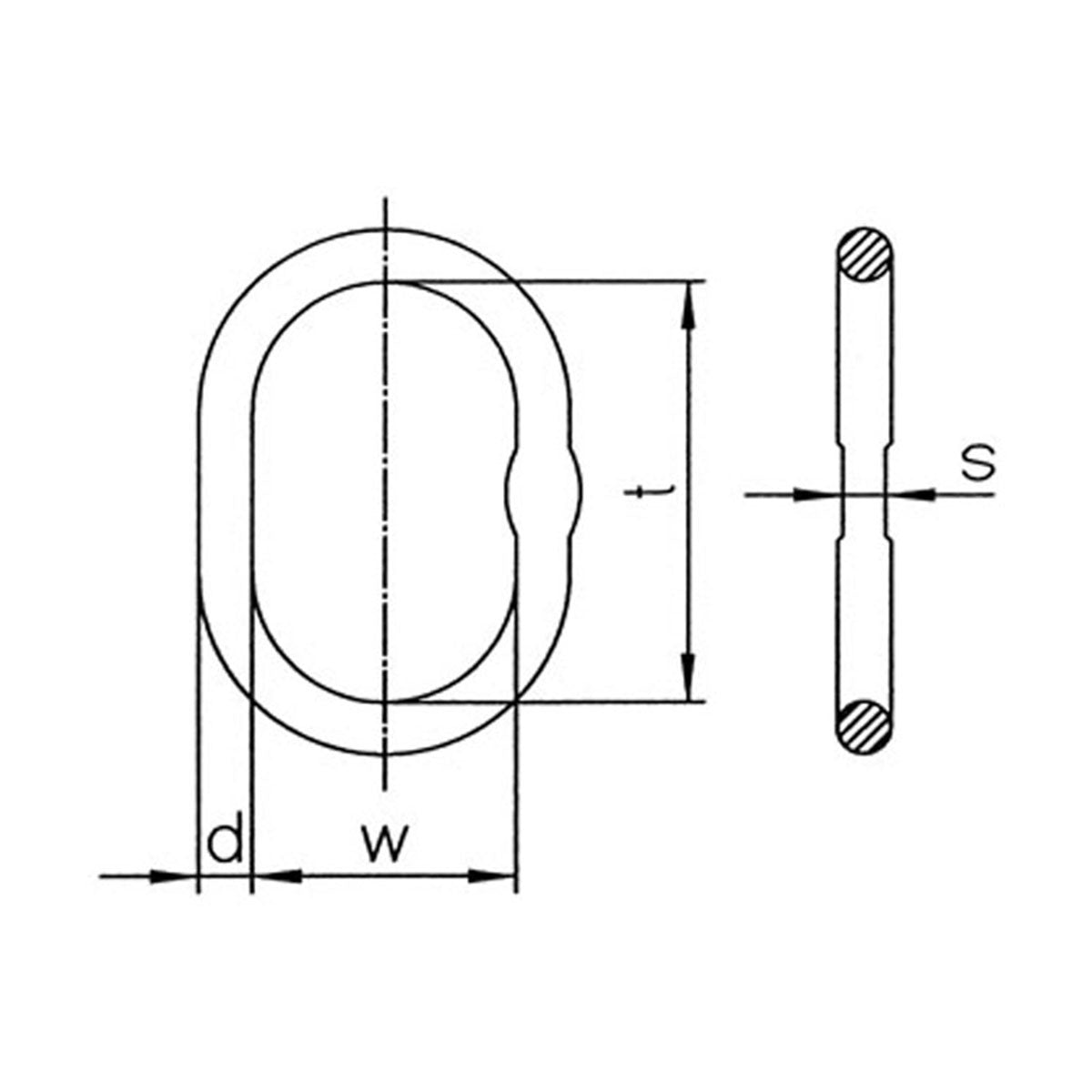

| Typ | Nosnost (0+45°) | Pro jednoduché háky DIN15401 | d | t | w | s | Hmotnost | 1-pramen | 2-pramen |
| --- | t | --- | mm | mm | mm | mm | kg | A I | A II |
| AW 10 | 1,4 | 1,6 | 10 | 80 | 50 | 10 | 0,14 | 5 | 5 |
| AW 13 | 2,3 | 2,5 | 13 | 110 | 60 | 10 | 0,34 | 6+7 | 6 |
| AW 16 | 3,5 | 2,5 | 16 | 110 | 60 | 14 | 0,53 | 8 | 7 |
| AW 18 | 5,0 | 5,0 | 19 | 135 | 75 | 14 | 0,92 | 10 | 8 |
| AW 22 | 7,6 | 6,0 | 23 | 160 | 90 | 17 | 1,60 | 13 | 10 |
| AW 26 | 10,0 | 8,0 | 27 | 180 | 100 | 20 | 2,46 | 16 | 13 |
| AW 32 | 14,0 | 10,0 | 33 | 200 | 110 | 26 | 4,14 | 19 | 16 |
| AW 36 | 25,1 | 16,0 | 36 | 260 | 140 | - | 6,22 | 22 | 19 |
| AW 45 | 30,8 | 25,0 | 45 | 340 | 180 | - | 12,82 | 26 | 22 |
| AW 50 | 40,0 | 32,0 | 50 | 350 | 190 | - | 16,55 | 32 | 26 |
| AW 56 | 64,0 | 32,0 | 56 | 400 | 200 | - | 27,01 | - | 32 |
| AW 72 | 85,0 | 50,0 | 70 | 460 | 250 | - | 45,00 | - | - |
