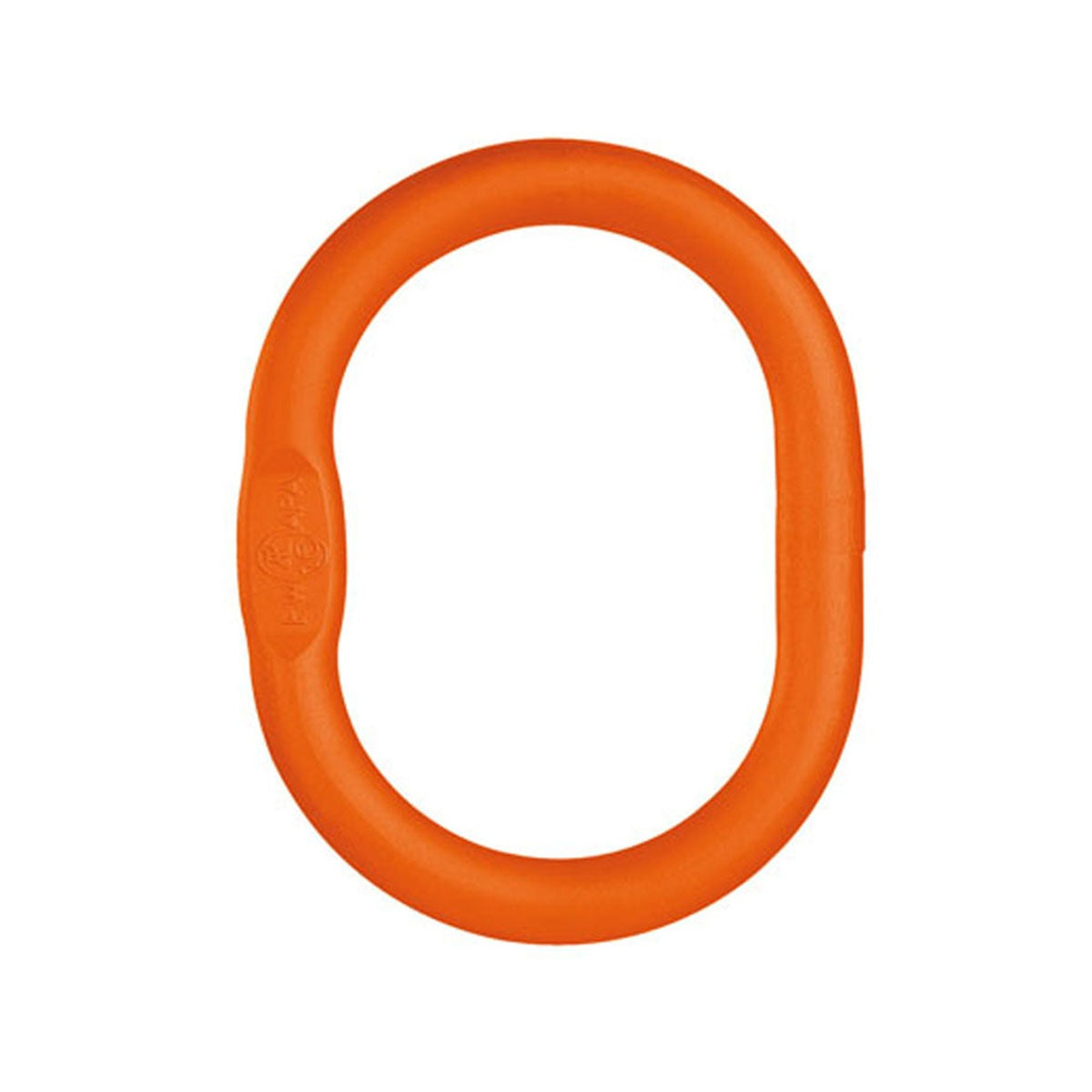

Zvětšený zavěšovací článek MW, třída 10, PEWAG WINNER

PEWAG  |  SKU: 1110PE02-0010
Typ, Velikost oka, Nosnost
155,00 Kč bez DPH
Doprava vypočítána při pokladně.

MW zvětšený zavěšovací článek

Odpovídá normě EN 1677-4 s vyšší nosností.

Pro pewag Connex a svařovaný systém.

Jako zavěšovací článek AW, ale větší vnitřní rozměr pro větší háky jeřáby nebo zvláštní háky.
Zavěšovací článek SAW.
Bez formování "s" pro přechodový závěs.

Zvětšený zavěšovací článek MW, třída 10, PEWAG WINNER

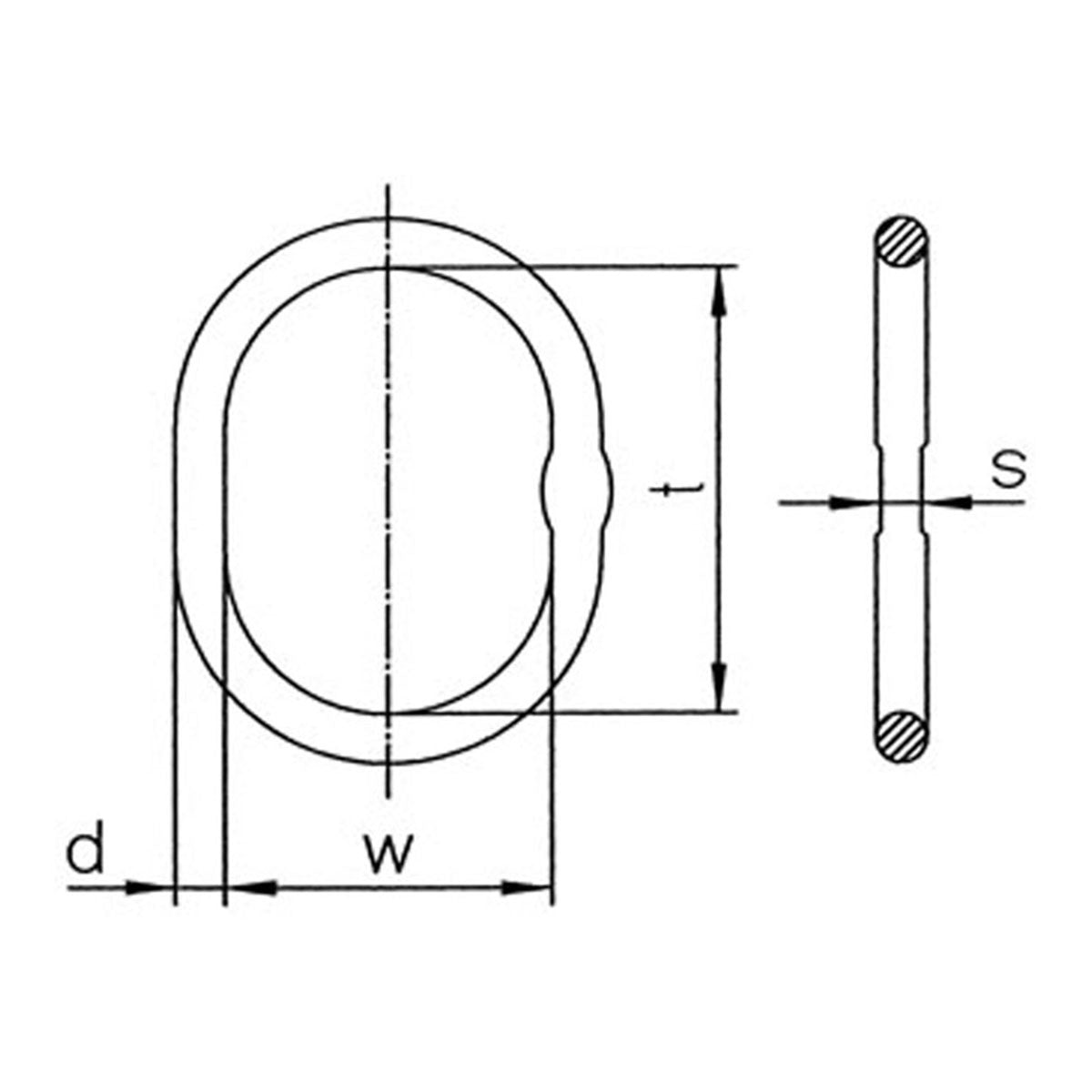

Typ Nosnost (0+45°) Pro jednoduché háky DIN15401 d t w s Hmotnost 1-pramen 2-pramen
--- t --- mm mm mm mm kg A I A II
MW 10 1,4 2,5 11 90 65 10 0,22 5 5
MW 13 2,3 4,0 14 120 70 10 0,44 6+7 6
MW 16 3,2 5,0 16 140 80 13 0,67 8 7
MW 18 4,2 6,0 19 160 95 14 1,09 10 8
MW 22 6,7 10,0 23 170 105 17 1,74 13 10
MW 26 10,1 10,0 27 190 110 20 2,65 16 13
MW 32 16,0 12,0 33 230 130 26 4,78 19 16
MW 36 21,2 20,0 38 275 150 29 7,48 22 19
MW 56 40,0 50,0 56 350 250 - 21,98 32 26
SAW 32 10,0 50,0 33 540 250 26 9,25 - -
SAW 45 22,5 50,0 45 540 250 39 18,70 - -
SAW 60 31,5 100,0 60 800 320 55 48,00 - -
