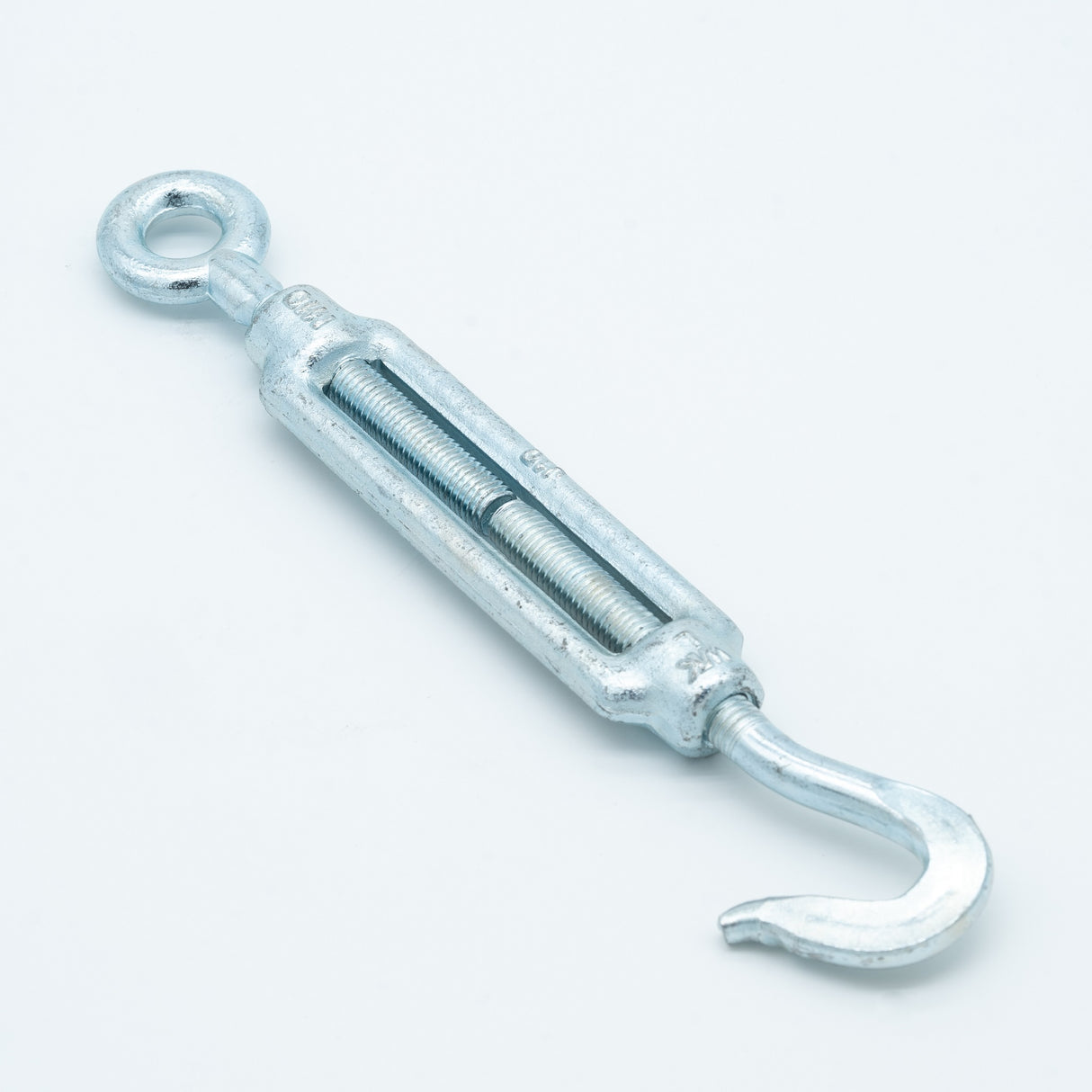

Napínák O-H (oko-hák), DIN 1480, pozinkovaný
KLEINSORGE | SKU:
2215KL17-0006
23,00 Kč bez DPH
Jednotková cena bez DPH
/
Nedostupné
Doprava vypočítána při pokladně.
Nepodařilo se načíst dostupnost vyzvednutí
Napínák O-H (oko-hák), DIN 1480, pozinkovaný
Od
23,00 Kč bez DPH
Jednotková cena bez DPH
/
Nedostupné
Napínák O-H (oko-hák), DIN 1480, pozinkovaný
Provedení oko a hák. Materiál je ocel S235 JR (ST37). Napínáky jsou vyrobeny podle normy DIN 1480 a jsou ošetřeny galvanickým pozinkováním.
Tento napínák má na jedné straně pravý a na druhé straně levý závit.
Napínák má středovou matici, která je na obou koncích opatřena opačnými závity (pravý a levý). Na matici jsou pak našroubovány různé druhy koncových šroubů - varianta zde je oko - hák.
Výrobek není určen pro zvedací operace!
| Velikost | b | d1 | d3 | l1 | l3 | l4 | l5 | Délka stažení | Hmotnost |
| --- | mm | mm | mm | mm | mm | mm | mm | mm | kg/100ks |
| M6 | 8,5 | M6 | 9 | 110 | 85 | 80 | 172-252 | 80 | 9,5 |
| M8 | 11,0 | M8 | 10 | 110 | 85 | 84 | 182-257 | 75 | 16,5 |
| M10 | 13,5 | M10 | 14 | 125 | 112 | 105 | 213-298 | 85 | 29,0 |
| M12 | 15,5 | M12 | 16 | 125 | 117 | 115 | 238-318 | 80 | 43,0 |
| M14 | 18,5 | M14 | 18 | 140 | 122 | 122 | 263-353 | 90 | 62,0 |
| M16 | 19,0 | M16 | 22 | 170 | 138 | 165 | 320-430 | 110 | 92,0 |
| M20 | 20,5 | M20 | 24 | 200 | 170 | 167 | 367-497 | 130 | 163,0 |
| M22 | 26,0 | M22 | 27 | 220 | 185 | 167 | 398-543 | 145 | 220,0 |
| M24 | 26,0 | M24 | 27 | 255 | 205 | 205 | 447-617 | 170 | 300,0 |
| M30 | 33,0 | M30 | 31 | 255 | 225 | 255 | 512-662 | 160 | 460,0 |
| M36 | 44,0 | M36 | 43 | 295 | 255 | 276 | 568-748 | 180 | 768,0 |
