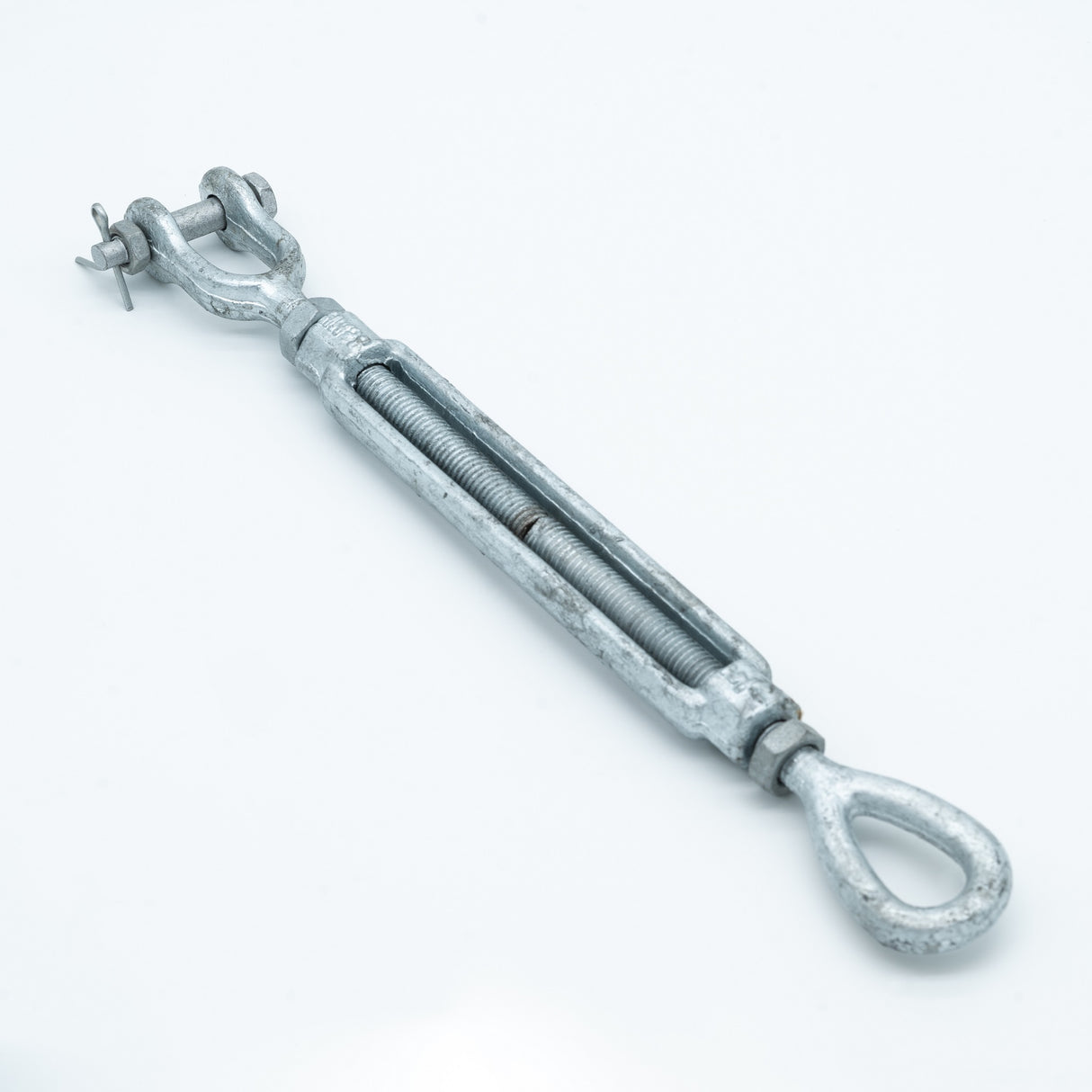

Napínák s dlouhým závitem, O-V ( oko-vidlice ), pozinkovaný

WALTERMANN  |  SKU: 2215HW16-0001
Nosnost
Velikost
338,00 Kč bez DPH
Doprava vypočítána při pokladně.

Napínák s dlouhým závitem, O-V (oko-vidlice), pozinkovaný

Provedení pozink, oko-vidlice.

Napínáky jsou určeny pro napínání, přivazování a zavěšování břemen - ujistěte se, že síla je vyvíjena osou šroubu - tedy přímo a že není zatěžován pod úhlem (ohýbán).

Nosnost (mezní pracovní zatížení, WLL) označuje sílu nebo hmotnost břemene, se kterou lze bezpečně pracovat. Tato hodnota nesmí být při použití překročena!

Výrobek není určen pro zvedací operace!

Napínák s dlouhým závitem, O-V ( oko-vidlice ), pozinkovaný

Velikost Nosnost WLL l1 l2 a b f w h g k Hmotnost
--- kg mm mm mm mm mm mm mm mm mm kg
3/8 x 6 540 180 152 28 13 137 12 22 5/16 137 0,4
1/2 x 6 1000 190 152 36 18 153 16 27 3/8 147 0,7
1/2 x 9 1000 266 228 38 18 193 16 27 3/8 187 0,9
1/2x 12 1000 342 304 36 18 228 16 27 3/8 222 1,1
5M x 6 1590 200 152 44 22 177 19 33 1/2 161 1,2
5/8 x 9 1590 276 228 44 22 217 19 33 1/2 201 1,4
5/8 x 12 1590 352 304 44 22 252 19 33 1/2 236 1,6
3/4 x 6 2360 210 152 54 25 196 23 38 5/8 173 1,9
3/4 x 9 2360 287 228 54 25 236 23 38 5/8 213 2,2
3/4 x 12 2360 362 304 54 25 271 23 38 5/8 248 2,6
3/4 x 18 2360 515 457 54 25 351 23 38 5/8 328 3,2
7/8 x 12 3270 372 304 60 31 287 28 44 3/4 266 3,8
7/8 x 18 3270 524 457 60 31 367 28 44 3/4 346 4,7
1 x 12 4540 381 304 76 36 323 30 52 7/8 286 5,3
1 x 18 4540 533 457 76 36 403 30 52 7/8 366 6,5
1 1/4 x 12 6890 387 304 90 46 360 44 71 1 1/8 330 9,2
1 1/4 x 18 6890 540 457 90 46 440 44 71 1 1/8 380 11,0
1 1/4 x 24 6890 693 610 90 46 495 44 71 1 1/8 479 12,9
1 1/2 x 12 9710 400 304 104 54 390 52 71 13/8 360 14,3
1 1/2 x 18 9710 550 457 104 54 465 52 71 13/8 430 16,9
1 1/2 x 24 9710 703 610 104 54 540 52 71 13/8 496 18,7
1 3/4 x 18 12700 570 457 117 59 475 60 86 13/4 440 22,8
13/4x 24 12700 720 610 117 59 577 60 86 13/4 500 27,5
2 x 24 16780 735 610 143 67 632 64 95 2 540 40,8
2 1/2 x 24 27220 800 610 165 79 665 73 113 21/2 580 75,5
