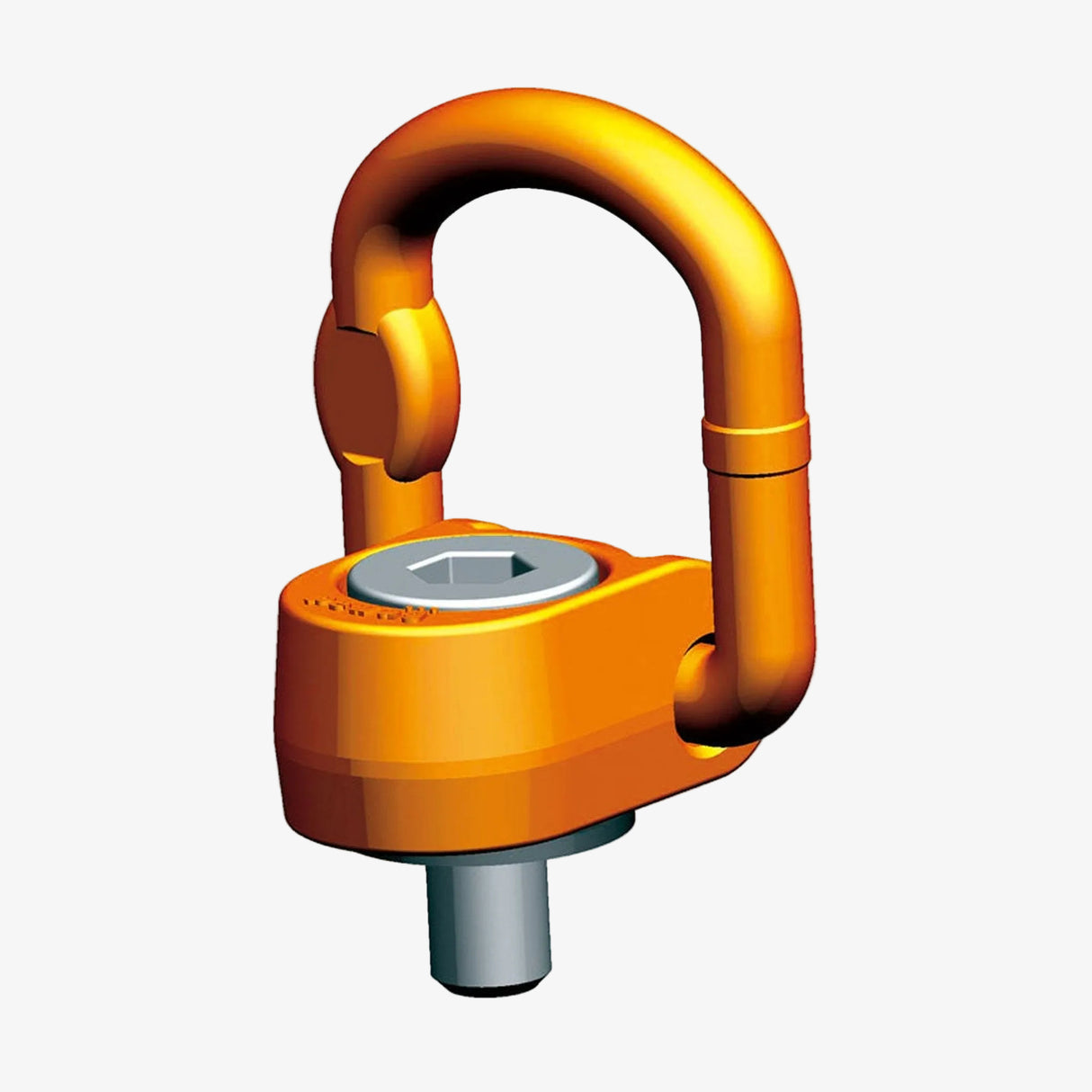

Name: Otočný vázací bod k našroubování - PLAW - Pewag Winner Profilift
Brand: PEWAG
SKU: 092PE004-0008
Price: 1498.0 CZK
Availability: InStock

PLAW pewag winner profilift alpha

Šroubovatelný vázací bod

o 360° otočitelný
oko sklopné o130°, drží v požadované pozici díky vyměnitelném pérku
s vyměnitelným vnitřním šestihranem
pevnostní třída 10.9
označení nosnosti a velikosti závvitu

pewag winner profilift alpha je schopen odolat 4-násobnému zatížení ve všech směrech. Každý vázací bod je označen číslem, které umožnuje dohledatelnost produktu. pewag winner profilift Alpha je k dispozici s metrickým závitem nebo závitem UNC, vázací body s metrickým závitem jsou dostupné také se speciální délkou závitu. Tabulka s maximální nosností v závislosti na typu aplikace, jako je zdvihací zařízení, počet pramenů a úhel sklonu, je součástí uživatelské příručky a balení.

Dovolené použití

Nosnost musí odpovídat kontrolnímu certifikátu, respektive tabulce nosností v uvedených směrech

Nepřístupné použití

Ujistěte se, že při zavěšení břemene nemůže nastat např.

směr tahu je zablokován
směr tahu není ve vyznačeném směru
vázací oko se neopírá o hranu nebo základ

Vázací oko musí být natočeno ve směru tahu před zavěšením - neotáčet pod zatížením. Více podrobností v uživatelské příručce.

Výpočet potřebné délky závitu (L):

L = H+S+K+X

H = výška materiálu

S = výška podložky

K = výška matice (závisí na velikosti závitu šroubu)

X = přesah délky šroubu (dvojnásobek stoupání závitu)

L max.= n max.

V případě dotazů požadavku na speciální délku závitu, prosíme uvádějte požadovanou délku "L".

Videoprezentace

Otočný vázací bod k našroubování - PLAW - Pewag Winner Profilift

Počet pramenů	---	---	1	1	2	2	2	2	3+4	3+4	2	3+4
Úhel sklonu	---	---	0°	90°	0°	90°	0°-45°	45°-60°	0°-45	45°-60°	Asymetrické	Asymetrické
Označení	Závit	Moment	Nosnost
---	(mm)	Nm	kg	kg	kg	kg	kg	kg	kg	kg	kg	kg
PLAW 0,3	M 8	35	300	300	600	600	400	300	600	400	300	300
PLAW 0,63	M10	70	630	630	1250	1250	850	630	1300	900	630	630
PLAW 1	M12	120	1000	1000	2000	2000	1400	1000	2100	1500	1000	1000
PLAW 1,5	M16	200	1500	1500	3000	3000	2100	1500	3100	2200	1500	1500
PLAW 2,5	M20	300	2500	2500	5000	5000	3500	2500	5200	3700	2500	2500
PLAW 4	M24	400	4000	4000	8000	8000	5600	4000	8400	6000	4000	4000
PLAW 6	M30	500	6000	6000	12000	12000	8500	6000	12650	9000	6000	6000
PLAW 8	M36	800	8000	8000	16000	16000	11200	8000	16800	12000	8000	8000
PLAW 10	M42	1500	10000	10000	20000	20000	14000	10000	21000	15000	10000	10000
PLAW 20	M48	2000	20000	20000	40000	40000	28000	20000	42000	30000	20000	20000
