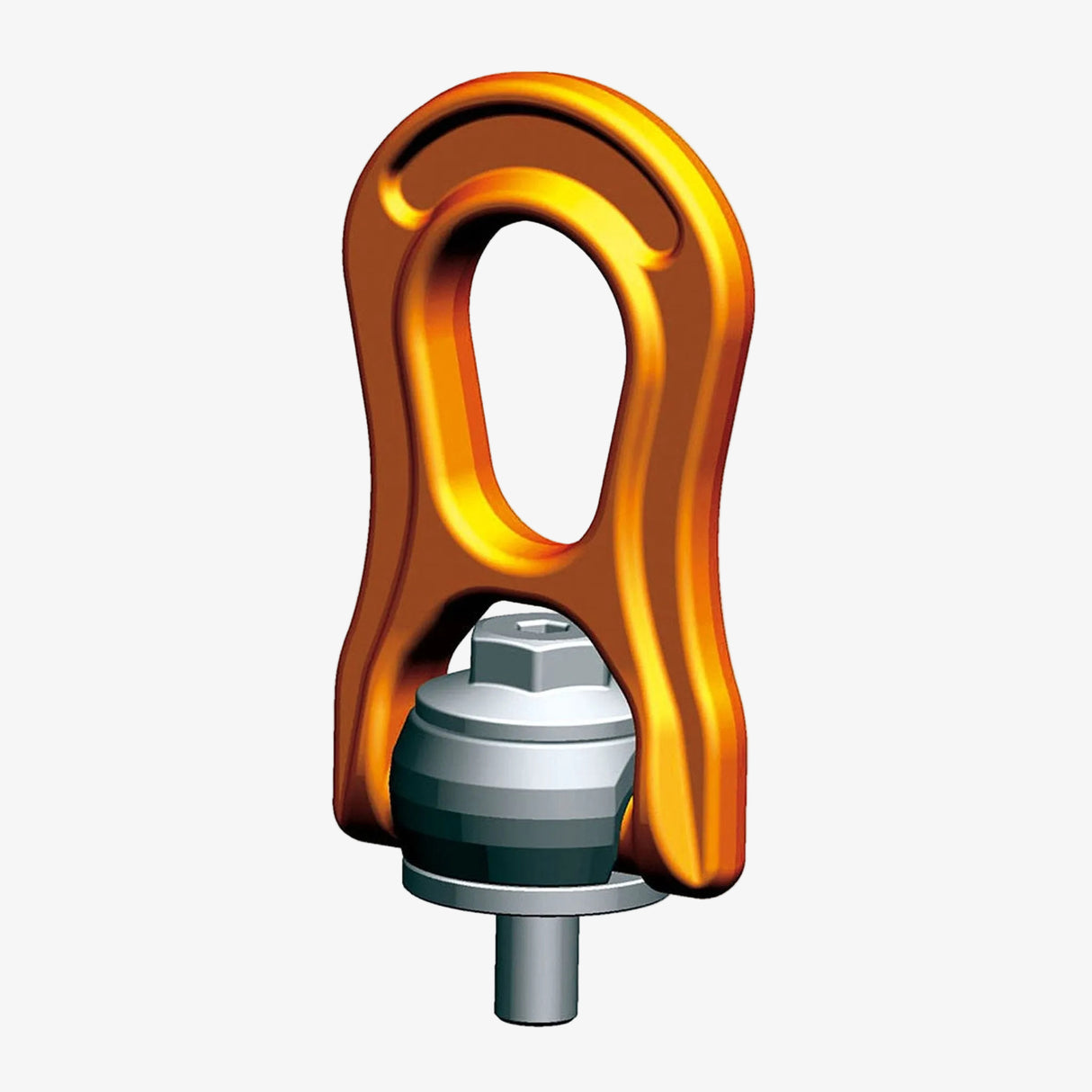

Otočný vázací bod k našroubování - PLBW - Pewag Winner Profilift

PEWAG  |  SKU: 092PE002-0008
Závit, Nosnost
1 376,00 Kč bez DPH
Doprava vypočítána při pokladně.

PLBW pewag winner profilift beta

Šroubovatelný vázací bod s pětinásobnou bezpečností.

  • otočný o 360 °
  • zvýšená nosnost v přímém tahu
  • oko sklopné o 180°, drží v požadované pozici díky vyměnitelnému pérku
  • patentovaný, vyměnitelný zvláštní šroub v pevnostní třídě 10.9
  • montovatelný šestihranem nebo francouzským klíčem

Vázací body pewag winner profilift beta jsou označeny individuálním sériovým číslem, s možností zpětného dohledání, a nosností pro většinu způsobů zavěšování. V dovolených pracovních pozicích odpovídá bezpečnost 5ti násobnému jištění.

pewag winner profilift beta je k dispozici s metrickým a UNC závitem, s ohledem na to, že váz.body s metrickým závitem jsou také dostupné ve více spec.délkách. Tabulka s různou maximální nosností v závislosti na typu aplikace v souvislosti s druhem zvedacího zařízení, počtem pramenů a úhlem sklonu, je součástí uživatelské příručky a je přiložena v balení.

Dovolené použití

Nosnost musí odpovídat kontrolnímu certifikátu, respektive tabulce nosností.

V uvedených směrech.

Nepřípustné použití

Ujistěte se, že při zavěšování břemene nemůže nastat např.:

  • směr tahu je zablokován
  • směr tahu není v předpokládané oblasti
  • vázací oko se neopírá o hranu nebo náklad

Vázací oko musí být natočeno ve směru tahu před zavěšováním - neotáčet pod zatížením.

Více podrobností v uživatelské příručce.

Výpočet potřebné délky závitu (L):

L = H + S + K + X

H = výška materiálu

S = výška podložky

K = výška matice (závisí na velikosti závitu šroubu)

X = přesah délky šroubu (dvoujnásobek stoupání závitu)



V případě požadavku na speciální délku závitu, prosíme uvádějte požadovanou délku "L".

Více informací naleznete v přiložených souborech.

Videoprezentace

Otočný vázací bod k našroubování-PLBW-Pewag Winner Profilift

Typ Závit Nosnost a b c e f g h n n max  Hmotnost
--- mm kg mm mm mm mm mm mm mm mm mm kg
PLBW 0,3t M8 300 29 56 30 38 18 27 94 13 80 0,31
PLBW 0,6t M10 600 29 56 30 38 18 27 94 15 100 0,35
PLBW 1t M12 1000 29 56 30 38 18 27 94 17 180 0,37
PLBW 1,3t M14 1300 43 79 45 55 25 38 138 22 220 1,03
PLBW 1,6t M16 1600 43 79 45 55 25 38 138 24 260 1,04
PLBW 2t M18 2000 43 79 45 55 25 38 138 27 295 1,07
PLBW 2,5t M20 2500 43 79 45 55 25 38 138 30 335 1,08
PLBW 3t M22 3000 64 118 68 85 38 58 209 33 355 3,50
PLBW 4t M24 4000 64 118 68 85 38 58 209 36 355 3,60
PLBW 5t M27 5000 64 118 68 85 38 58 209 40 355 3,60
PLBW 6,3t M30 6300 64 118 68 85 38 58 209 45 355 3,70
PLBW 8t M33 8000 106 188 108 132 60 91 331 54 328 14,30
PLBW 10t M36 10000 106 188 108 132 60 91 331 59 328 14,40
PLBW 12,5t M42 12500 106 188 108 132 60 91 331 69 328 14,70
PLBW 15t M48 15000 106 188 108 132 60 91 331 74 328 15,00
