Otočný vázací bod k našroubování - PLDW - Pewag Winner Profilift

PEWAG  |  SKU: 092PE005-0008
Závit, Nosnost
1 390,00 Kč bez DPH
Doprava vypočítána při pokladně.

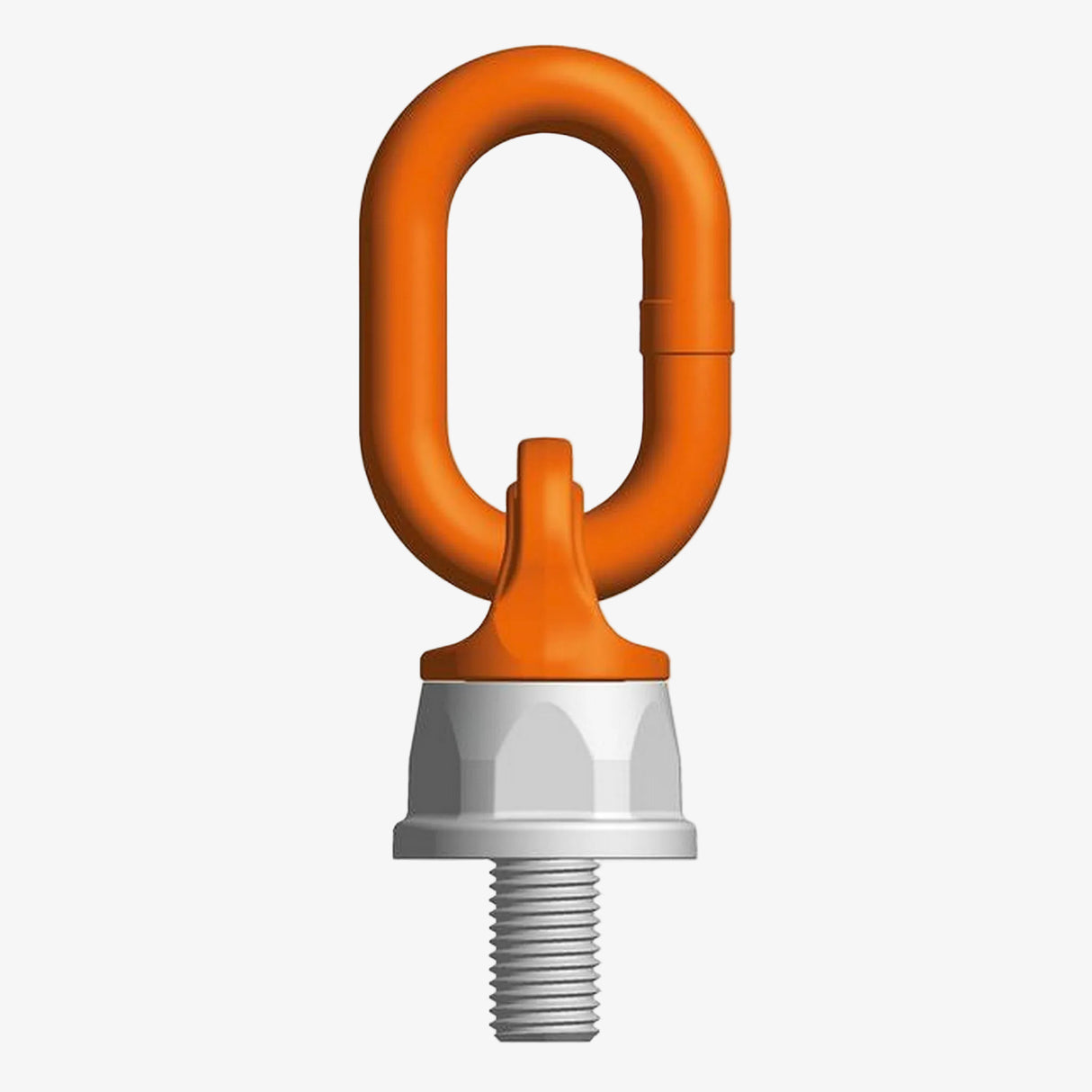

Otočný vázací bod k našroubování -  PLDW - Pewag Winner Profilift

Vázací bod s kuličkovým ložiskem, otočný o 360° pod zatížením. Vysoce odolné oko polohovatelné v rozsahu 180°.

Speciální šroub pevnostní třídy 10.9, který je zabezpečen proti ztrátě. Šroub je 100% kontrolován defektoskopií, má protikorozní úpravu a je na něm vyznačena nosnost a velikost závitu. Lze upevnit pomocí šestihranného klíče nebo franzouského klíče.Každý vázací bod je označen číslem, které umožňuje dohledatelnost. Tabulka s maximální nosností v závislosti na typu aplikace jako je zdvihací zařízení, počet pramenů a úhel sklonu, je součástí uživatelské příručky a je součástí balení každého vázacího bodu.



Vázací body pewag winner profilift delta jsou označeny nosností pro většinu nepřímých zavěšení, které vysvětluje zvýšenou nosnost v přímém zavěšení, s 4 násobným bezpečnostním jištěním ve všech směrech zavěšení.

Dovolené použití:

Nosnost musí odpovídat kontrolnímu certifikátu, respektive tabulce nosností.
V povolených směrech.

Nepovolené použití:

Ujistěte se, že při zavěšení břemene nemůže nastat např.:

• směr tahu je zablokován

• oko není v zakázané poloze.

Více podrobností v uživatelské příručce



Videoprezentace

Otočný vázací bod k našroubování - PLDW - Pewag Winner Profilift

Typ Závit Nosnost a b c d e n n max. SW Hmotnost
--- --- kg mm mm mm mm mm mm mm mm kg
PLDW 0,3t M8 300 30 38 54 13 38 20 100 34 0,47
PLDW 0,5t M10 500 30 38 54 13 38 20 180 34 0,47
PLDW 0,7t M12 700 35 48 54 13 38 22 200 34 0,47
PLDW 1t M14 1000 35 48 54 13 38 22 200 34 0,47
PLDW 1,5t M16 1.00 35 48 54 13 38 33 250 34 0,49
PLDW 2,5t M20 2500 35 55 75 16 55 33 250 46 1,10
PLDW 4t M24 4000 40 66 82 17 63 40 300 50 1,50
PLDW 6,7t M30 6700 50 70 92 23 72 40 300 60 2,60
PLDW 8t M36 8000 50 91 124 23 92 55 300 75 4,30
PLDW 10t M42 10000 65 91 124 27 92 60 300 75 5,10
PLDW 12t M45 12000 65 91 124 27 92 68 - 75 5,20
PLDW 12,5t M48 12500 65 116 124 27 92 68 300 75 5,40
PLDW 24t M56 24000 70 105 154 33 110 84 300 95 10,50
PLDW 25t M64 25000 70 105 154 33 110 96 300 95 11,30
