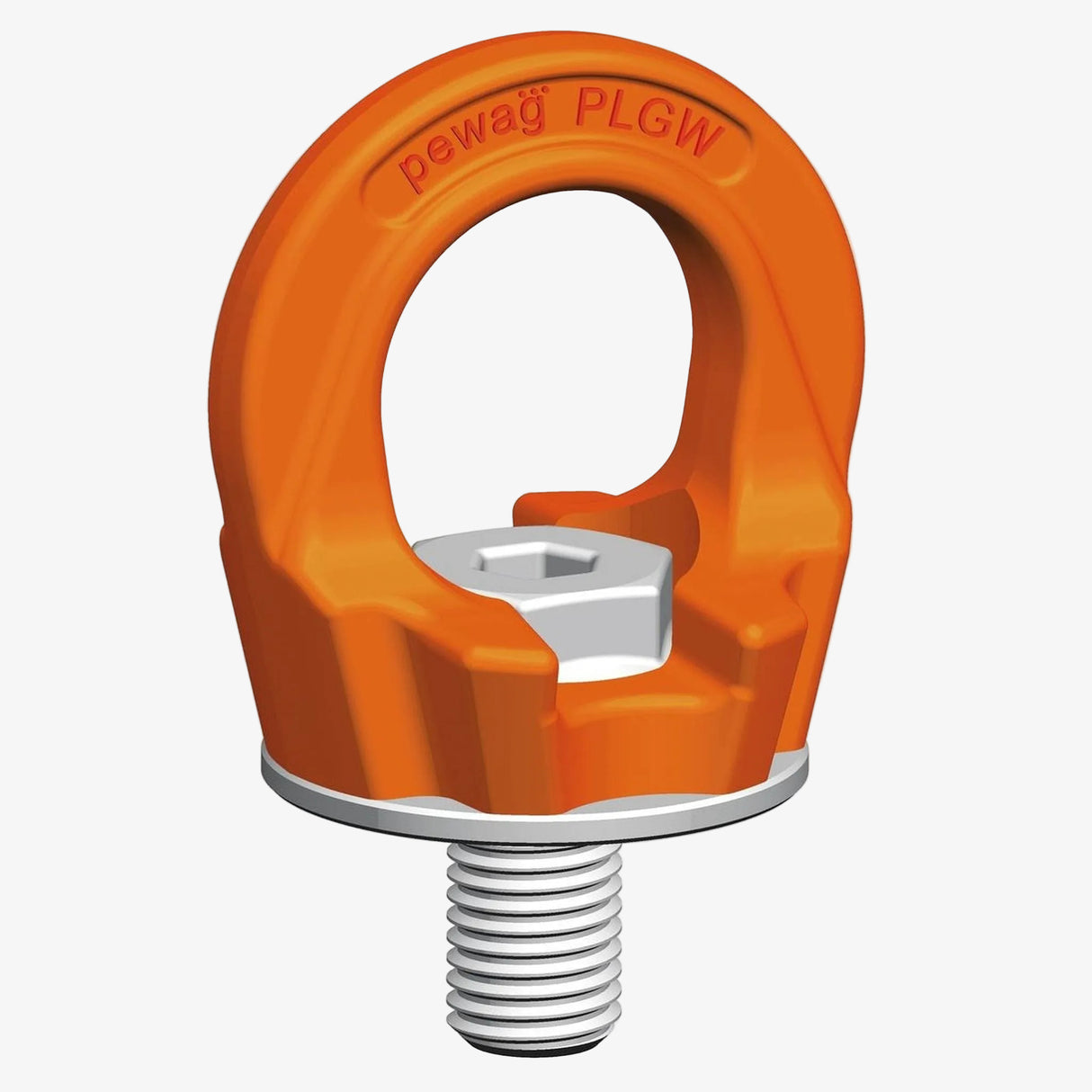

Pewag PLGW pewag winner profilift gamma basic je jednodušší varianta nabízející stejné výhody jako pewag PLGW supreme co se týká rozměrů, nosností a použití. pewag PLGW basic se liší pouze v montáži: montáž a demontáž vyžaduje použití šestiúhelníkového imbusového klíče. Speciální imbusový klíč pro velikosti M8-M20 je dostupný na vyžádání.
Šroubovací vázací bod
pewag představuje světovou novinku na trhu: patentovaný pewag winner profilift vázací bod bez potřeby použítí nářadí. Na základě stávajících pewag standardů jsme navrhli a vyrobili vázací bod pro upevnění bez pomocí nářadí, který může být dotažen a nastaven ručně ve směru zatížení.
Je otočný v rozsahu 360°, obsahuje patentovaný a speciální vyměnitelný šroub z materiálu třídy 10.9, který je 100% defektoskopicky testován, má dobrou chromátovou protikorozivní úpravu a vyznačenou nosnost s velikostí závitu. Každý vázací bod je opatřen seriovým číslem umožnujícím dohledatelnost. pewag profilift gamma je také dostupný v provedení s UNC-závitem.
Tabulka s různou maximální nosností v závislosti na typu aplikace v souvislosti s druhem zvedacího zařízení, počtem pramenů a úhlem sklonu, je součástí uživatelské příručky a balení.
Montáž a demontáž bez nářadí
Klapka v pozici 1 nesmí mít žádný kontakt se šroubem (obr. 1)
• oko šroubu je otočné
Klapka v pozici 2 je v kontaktu se šroubem (obr.2)
• oko vázacího bodu se neotáčí, utahovací síla se přenáší na šroub a takto může být vázací bod namontován/demontován
Dovolené použití
Nosnost musí odpovídat kontrolnímu certifikátu, respektive tabulce nosností v uvedených směrech viz.obr. 3.
• Nastavte vázací bod do dovoleného směru tahu před zvedáním
• V případě dlouhodobého použití VB, utáhněte PLGW předepsaným utahovacím momentem
• 4 násobné bezpečnostní jištění v dovolených směrech zavěšení
Nedovolené použití
Ujistěte se, že při zavěšení břemene nemůže nastat např.:
• směr tahu je zablokován
• směr tahu není v přepokládané oblasti (viz.obr. 4)
• vázací oko se neopírá o hranu nebo náklad (obr. 3)
| Označení | Závit | Nosnost | a | b | c | d | e | Øf | n | n max. | SW1 | Hmotnost |
| --- | --- | kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| PLGW 0,3 | M8 | 300 | 25 | 45 | 10 | 27 | 53 | 35 | 15 | 90 | 6 | 0,17 |
| PLGW 0,5 | M10 | 500 | 25 | 45 | 10 | 27 | 53 | 35 | 15 | 160 | 6 | 0,18 |
| PLGW 0,7 | M12 | 700 | 30 | 55 | 12 | 32 | 63 | 43 | 20 | 160 | 8 | 0,29 |
| PLGW 1,5 | M16 | 1500 | 35 | 64 | 14 | 36 | 70 | 50 | 25 | 160 | 10 | 0,45 |
| PLGW 2,3 | M20 | 2300 | 40 | 73 | 16 | 41 | 81 | 54 | 30 | 160 | 12 | 0,58 |
| PLGW 3,2 | M24 | 3200 | 50 | 86 | 18 | 50 | 93 | 69 | 35 | - | 14 | 1,10 |
| PLGW 4 | M30 | 4000 | 60 | 110 | 25 | 60 | 114 | 90 | 45 | - | 17 | 2,20 |
| PLGW 7 | M36 | 7000 | 70 | 132 | 31 | 70 | 136 | 108 | 55 | - | 19 | 3,90 |
| PLGW 9 | M42 | 9000 | 80 | 152 | 36 | 72 | 153 | 126 | 65 | - | 22 | 5,80 |
| PLGW 12 | M48 | 12000 | 95 | 179 | 42 | 88 | 179 | 148 | 75 | - | 24 | 8,90 |
