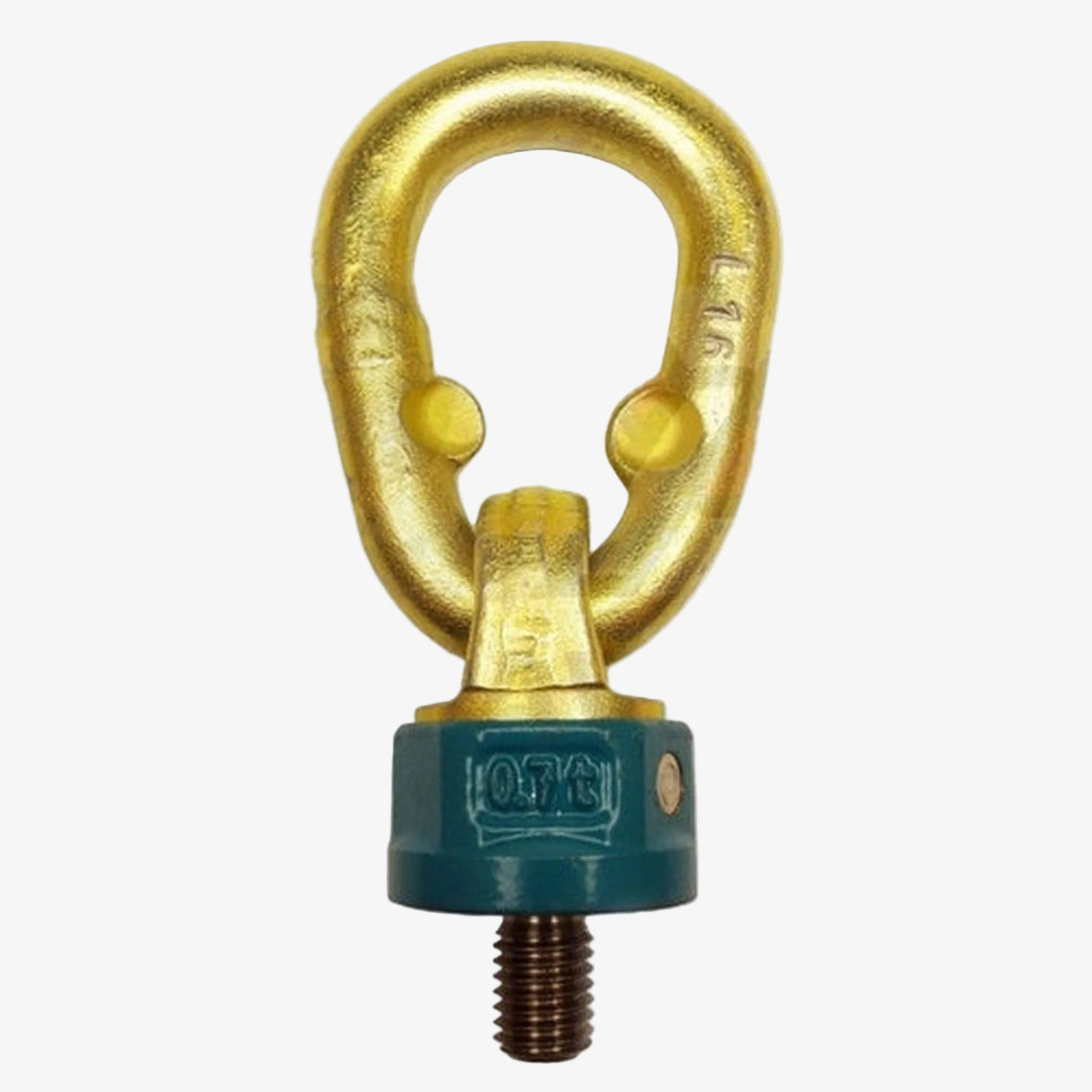

Vázací bod se závitem Theipa Point - TP, třída 10

Otočné vázací body TP jsou vyrobené z materiálů třídy 10.
Patří k nové generaci vázacích bodů firmy JDT.
Montáž otočných vázacích bodů TP je jednoduchá, díky šestihranu na těle vázacího bodu.
Prolisy na závěsném oku zamezí přetočení oka.
Vázací body TP jsou proti korozi galvanicky chráněny i uvnitř.

Jsou sklopné o 180°a otočné o 360°.
Bezpečnostní faktor je 4:1 ve všech směrech.
Otočné vázací body TP, jsou otočné pod zátěží.
Na vázacím bodu jsou vyznačeny přípustné hodnoty úhlu sklonu pro připojení vázacích řetězů nebo lan.

Vázací bod se závitem Theipa Point - TP, třída 10

Typ	Závit	Utahovací moment	Stoupání DIN 13	pr. B	g	SW	t	Rozměry oka	Hmotnost
---	mm	Nm	---	mm	mm	mm	mm	mm	kg
TP 0,7	M 8 x 18	8 - 25	1,25	36,5	48	34	41	13x55x32	0,40
	M 10 x 18	10 - 40	1,50	36,5	48	34	41	13x55x32	0,42
	M 12 x 18	15 - 40	1,75	36,5	48	34	41	13x55x32	0,43
	M 12 x 25	15 - 40	1,75	36,5	48	34	41	13x55x32	0,43
	M 14 x 20	30 - 40	2,00	36,5	48	34	41	13x55x32	0,43
TP 1,4	M 16 x 20	45 - 130	2,00	36,5	48	34	41	13x55x32	0,43
	M 16 x 30	45 - 130	2,00	36,5	48	34	41	13x55x32	0,44
	M 20 x 30	75 - 130	2,50	36,5	48	34	41	13x55x32	0,46
	M 24 x 30	90 - 130	3,00	36,5	48	34	41	13x55x32	0,49
TP 2,5	M 20 x 30	100 - 170	2,50	52,0	68	46	57	16x70x34	0,95
	M 20 x 40	100 - 170	2,50	52,0	68	46	57	16x70x34	0,97
	M 20 x 50	100 - 170	2,50	52,0	68	46	57	16x70x34	1,04
	M 20 x 70	100 - 170	2,50	52,0	68	46	57	16x70x34	1,07
TP 4	M 24 x 30	190 - 280	3,00	57,0	75	50	63	18x85x45	1,43
	M 24 x 45	190 - 280	3,00	57,0	75	50	63	18x85x45	1,48
	M 24 x 50	190 - 280	3,00	57,0	75	50	63	18x85x45	1,50
	M 30 x 35	190 - 280	3,50	57,0	75	50	63	18x85x45	1,50
TP 6,7	M 30 x 35	230 - 400	3,50	70,0	95	65	78	20x86x46	2,33
	M 30 x 45	230 - 400	3,50	70,0	95	65	78	20x86x46	2,37
	M 30 x 50	230 - 400	3,50	70,0	95	65	78	20x86x46	2,44
	M 30 x 60	230 - 400	3,50	70,0	95	65	78	20x86x46	2,45
