Vázací bod VRS F - RUD

RUD  |  SKU: 092LR003-0008
Závit, Nosnost
885,00 Kč bez DPH
Doprava vypočítána při pokladně.

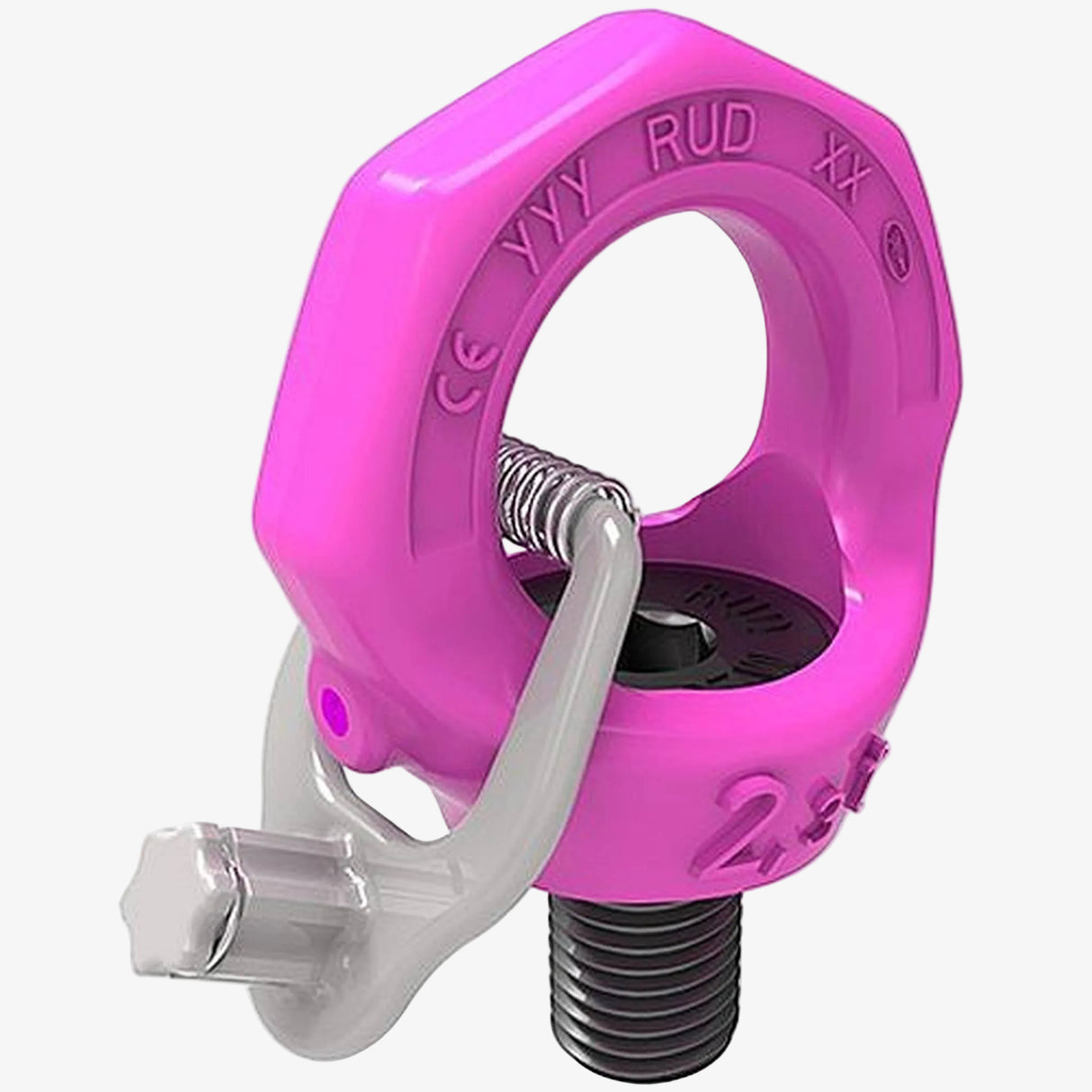

Vázací bod VRS F - RUD

Šroubovací vázací body VRSF a VRS jsou základními body společnosti RUD. Jedná se o otočný bod s okem, který je pro manipulaci s břemeny mnohem vhodnější než "DIN" pevná oka.

Vázací bod je zatížitelný ve všech směrech a díky možnosti otáčení se nestane, že by byl použit ve špatném směru zatížení.

Pro jednorázovou manipulaci je dostačující ruční dotažení pomocí vhodného klíče. Součástí vázacího bodu VRSF je montážní klíček, kterým lze vázací bod lehce dotáhnout. V případě trvalé instalace vázacího bodu potom dotažení příslušným utahovacím momentem. Verze VRS klíček nemá a je to tak jediný rozdíl mezi těmito dvěma body.
Šroub vázacího bodu nelze vyjmout ani vyměnit!

Vázací body VRSF a VRS disponují širokou škálou nosností a velikostí závitů. Nosnosti se pohybují od 0,1 t do 20 t standardní závity od M6 do M64. K dispozici jsou vázací body i s volitelnou délkou šroubu, s jemným metrickým závitem nebo palcovými závity.

Vázací bod je označen všemi normou požadovanými znaky, jako je například: nosnost, výrobce, značka výrobce, označení vázacího bodu atd.. Součástí každého vázacího bodu je RFID čip, který lze využít k jednoduché elektronické evidenci vázacích prostředků.

Vázací bod VRSF a VRS jsou v souladu s normou ČSN EN 1677 a splňují německý DGUV test.

Nosnost 0,1 t až 20 t.
Zatížitelný ve všech směrech.
Otočný o 360°.
Bezpečnostní faktor 4:1.
Metrický závit M6 až M64.
Jemný metrický závit M8x1 až M36x3.
UNC palcový závit 5/16“ až 2“.
Max. rozsah pracovní teploty bez redukce nosnosti od -40 °C do 100 °C.
Max rozsah pracovní teploty s redukcí nosnosti 350 °.

Vázací bod VRS F - RUD

Kat. číslo Závit Nosnost
90°		 Utahovací
moment		 T B C D E G I K L M N Hmotnost
--- mm  kg  Nm  mm mm mm mm mm mm mm mm mm mm mm kg
092LR003-6 M6  100 5 28 9 7 20 23 28 13 37 9 M6  6 0,07
092LR003-8 M8  300 10 35 11 9 25 25 30 16,3  47 12 M8  6 0,12
092LR003-10 M10  400 10 35 11 9 25 25 30 16,3  47 15 M10  6 0,12
092LR003-12 M12  750 25 42 13 1 30 30 34 19,8  56 18 M12  8 0,20
092LR003-16 M16  1500 60 49 15 13 35 36 40 23,5  65 24 M16  10 0,30
092LR003-20 M20  2300 115 58 17 16 40 41 50 29,3  76 30 M20  12 0,47
092LR003-24 M24  3200 190 70 20 19 49 51 60 35 92 36 M24  14 1,05
092LR003-27 M27  3200 250 70 20 19 49 51 60 35 92 36 M27  14 1,00
092LR003-30 M30  4500 330 87 26 24 60 66 75 44 114 45 M30  17 1,83
092LR003-33 M33  4500 350 87 26 24 60 66 75 44 114 45 M33  17 1,80
092LR003-36 M36  7000 590 103 32 29 72 76 97 53 135 54 M36  22 3,60
092LR003-42 M42  9000 925 121 37 33 84 86 111 62 158 63 M42  24 4,60
092LR003-48 M48  12000 1400 138 42 42 94 100 128 70 180 72 M48  27 7,60
