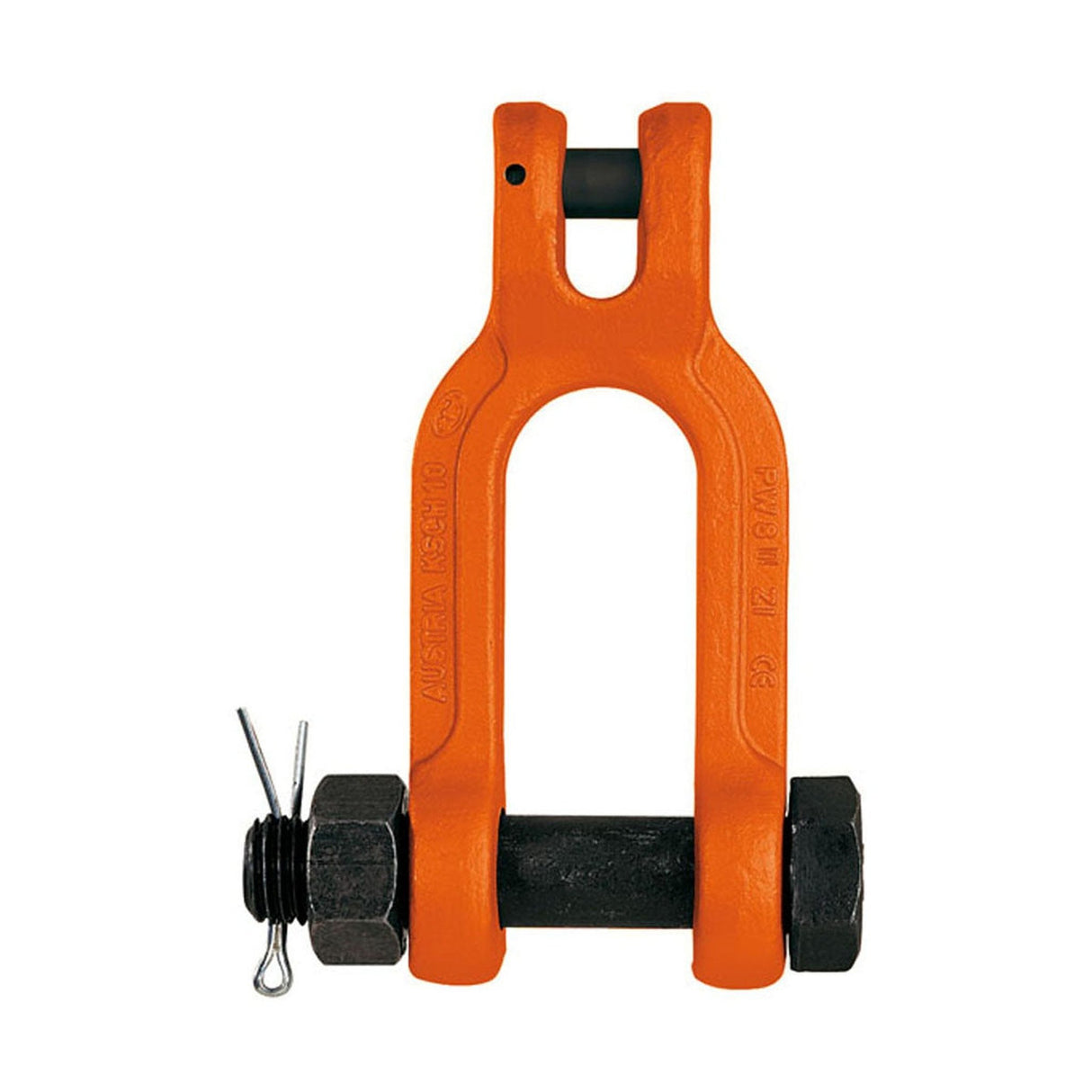

Spojovací třmen KSCHW, třída 10, PEWAG WINNER
KSCHW spojovací zavěšovací oko
Odpovídá normě EN 1677-1 s vyšší nosností.
Pro pewag montovaný systém.
Přímá montáž do řetězu. Také jako koncový článek např. u nosníků.

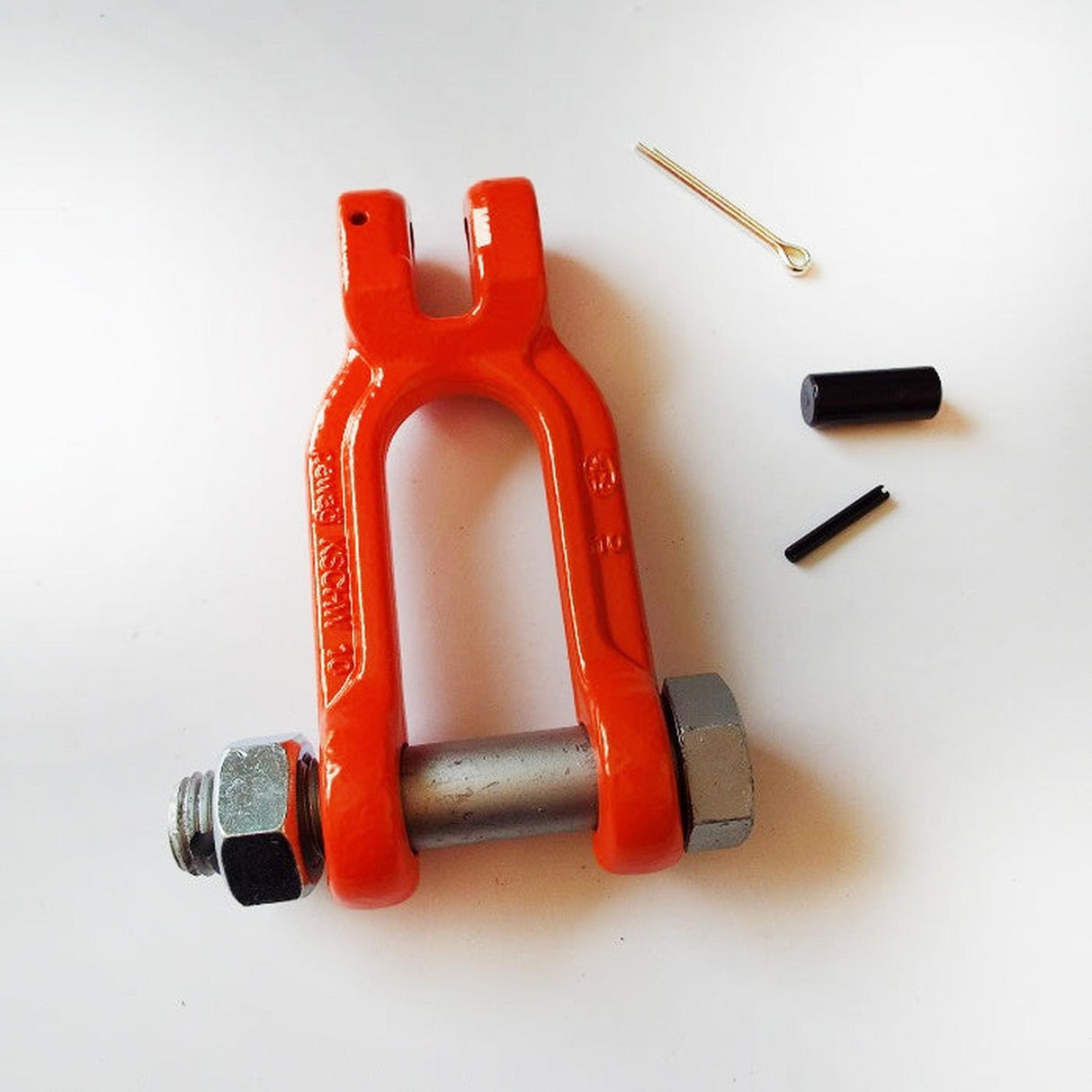

Tento vysoce odolný třmen se skládá ze speciálního šroubu, matky a kolíku, díky kterému nemůže prakticky dojít ke ztrátě šroubu. Široké rozevření třmenu umožňuje všestranné využití, např. může být použit na traverzy. Spojovací systém umožňuje rychlé a snadné spojení s řetězem bez nutnosti použití dalšího spojovacího článku. Třmen je vyráběn dle normy EN 1677‑1 s mechanickými hodnotami pro G10, a je dodáván s návodem k použití, certifikací BG a CE označením.
Před každým použitím se ujistěte, že bezpečnostní kolík je na svém místě a že třmen může býž zatěžován pouze v přímém tahu. Boční zatížení není povoleno. Montáž musí být provedena kompetentní osobou. Není třeba použít žádné speciální nářadí. Sada náhradních dílů KBSW obsahuje spojovací čep a západku. Sada náhradní dílů KBMSW obsahuje speciální šroub, matku a kolík.

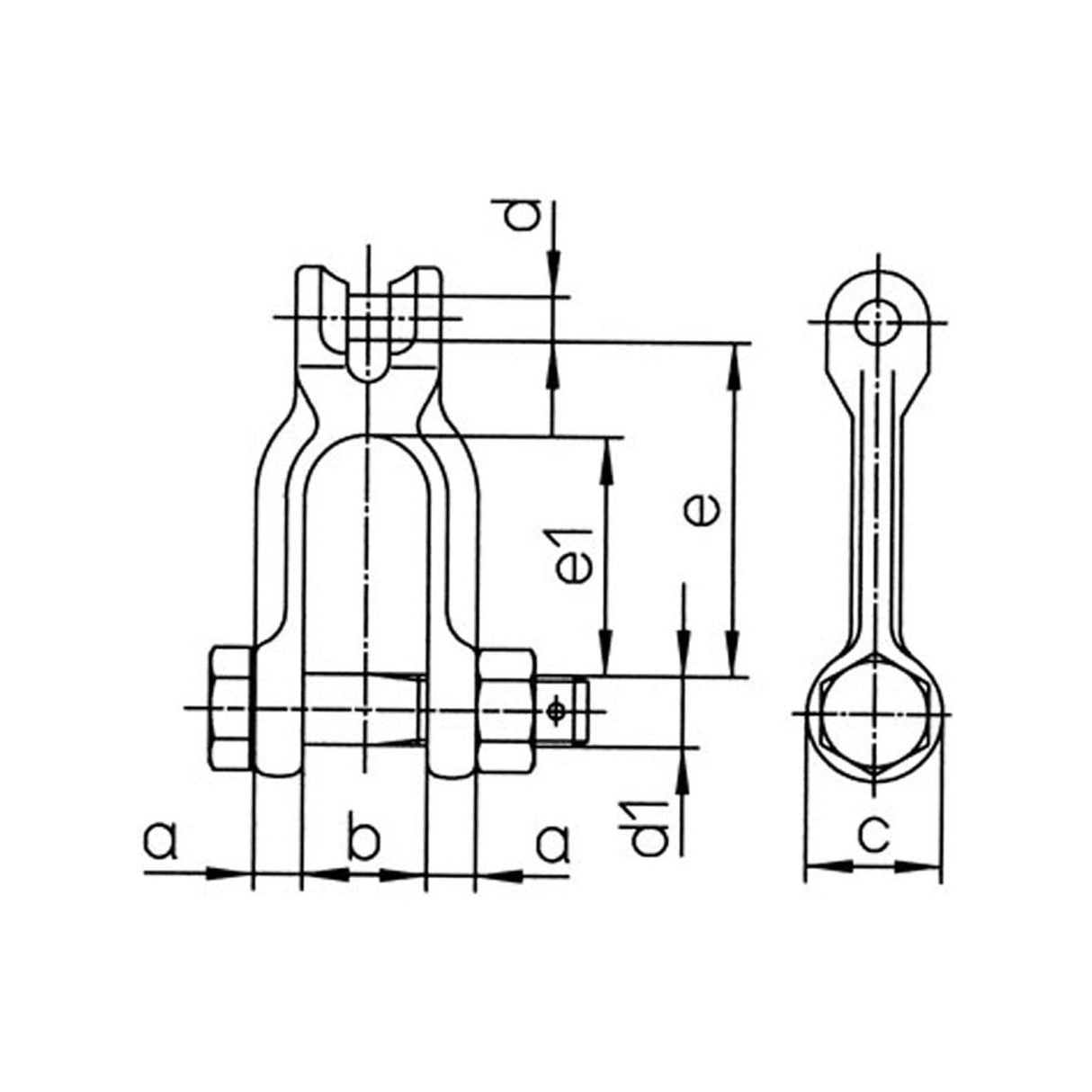

| Označení | Nosnost | e | e1 | b min. | a | d | c | d1 | Hmotnost |
| --- | kg | mm | mm | mm | mm | mm | mm | mm | kg |
| KSCHW 7 | 1900 | 76 | 54 | 26 | 12 | 9 | 31 | 16 | 0,49 |
| KSCHW 8 | 2500 | 76 | 54 | 26 | 12 | 10 | 31 | 16 | 0,49 |
| KSCHW 10 | 4000 | 105 | 76 | 32 | 16 | 12,5 | 39 | 20 | 0,95 |
| KSCHW 13 | 6700 | 113 | 77 | 42 | 21 | 16 | 50 | 24 | 1,89 |
