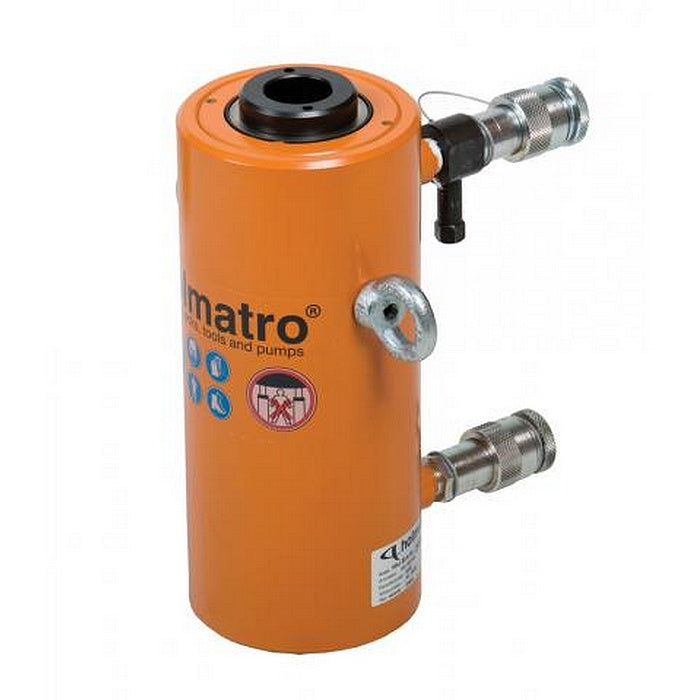

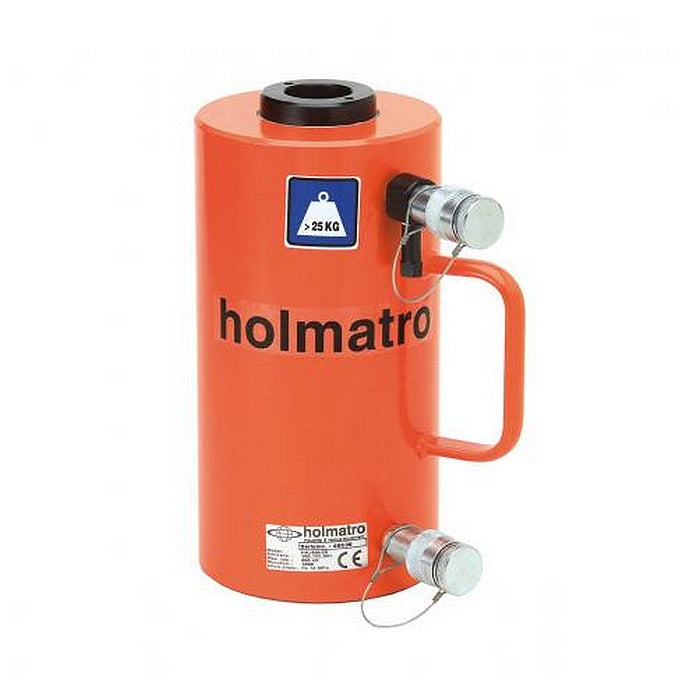

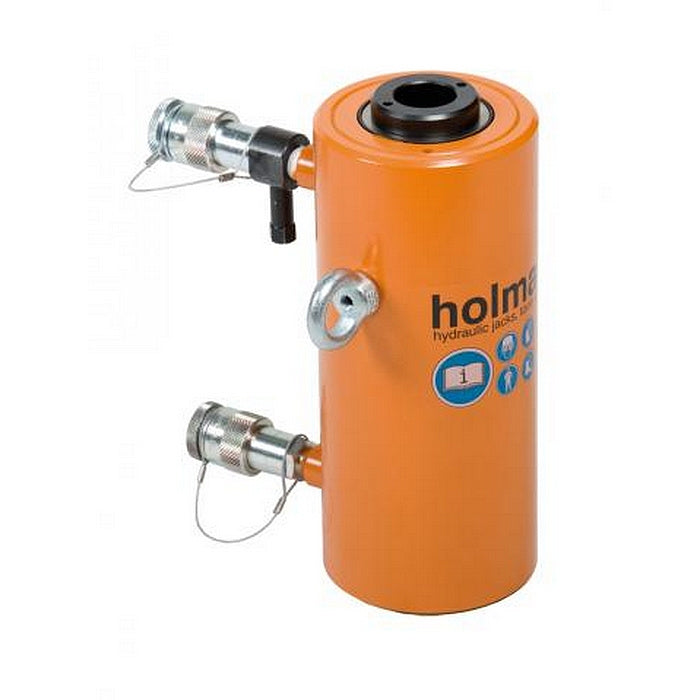

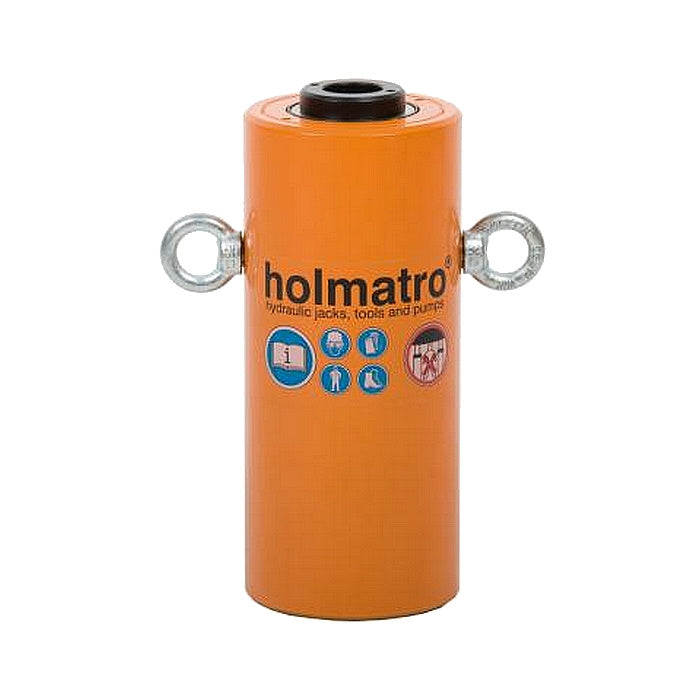

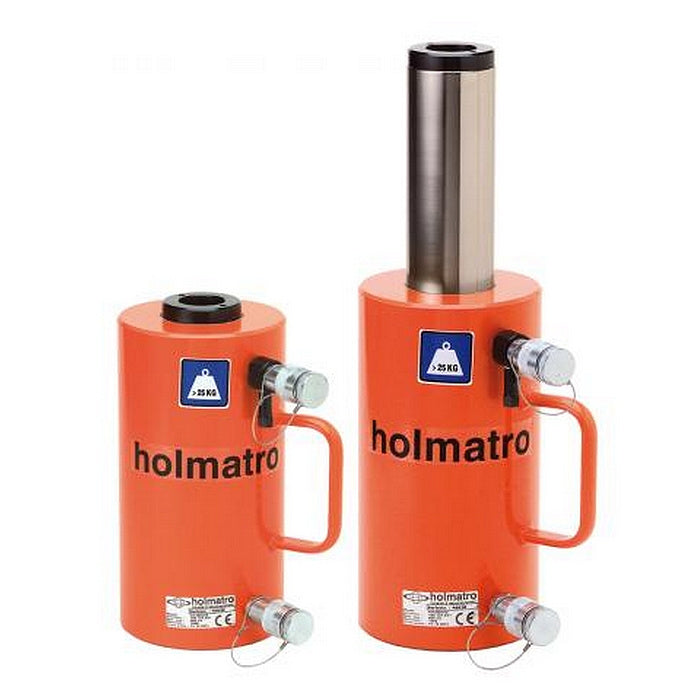

Duté hydraulické válce s hydraulickým návratem HHJ H HOLMATRO
Duté hydraulické válce s hydraulickým návratem HHJ H HOLMATRO
Max. pracovní tlak: 720 bar/ 72 Mpa.
Typ válce - dvojitý.
Hydraulický zpětný chod.
Kompaktní provedení.
Extrémně nízká uzavřená výška.
Použitelný ve všech polohách.
Chráněno proti vysunutí pístu.
Chráněno proti přetlaku na vratné straně.

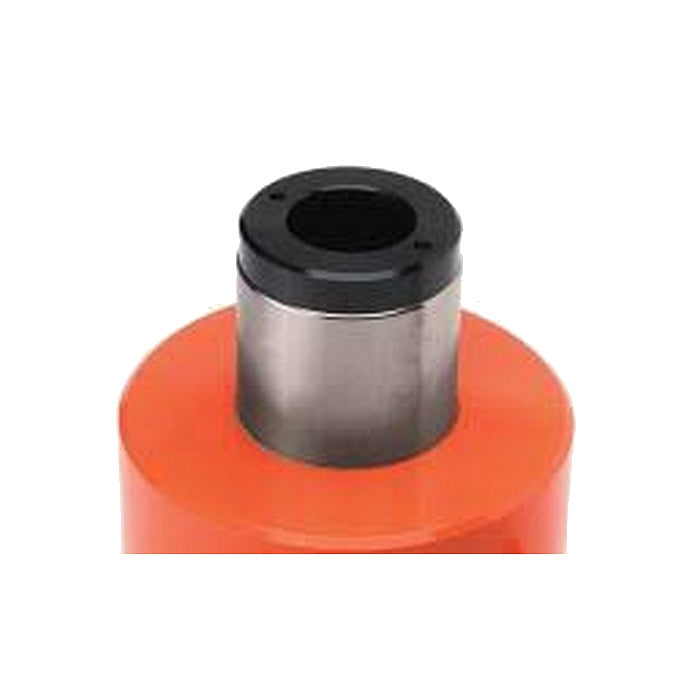

Duté sedlo zabraňuje poškození pístu. Snadná výměna pístu.

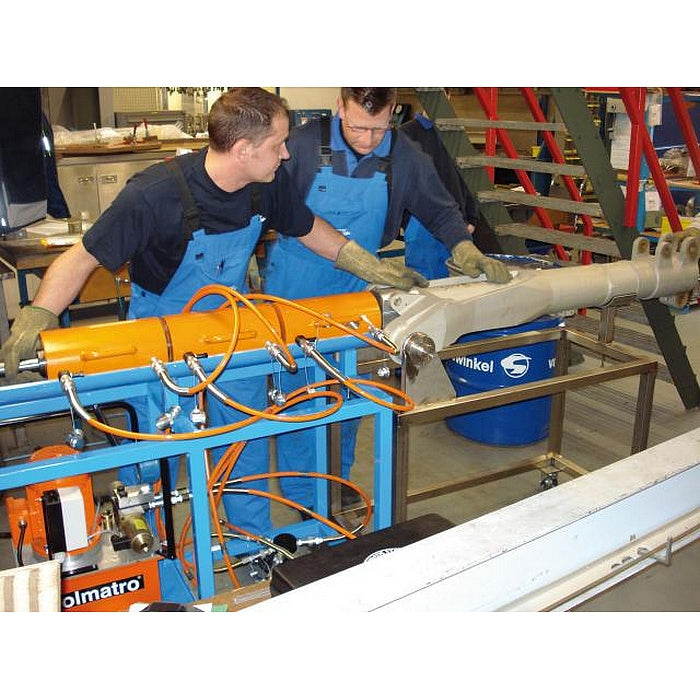

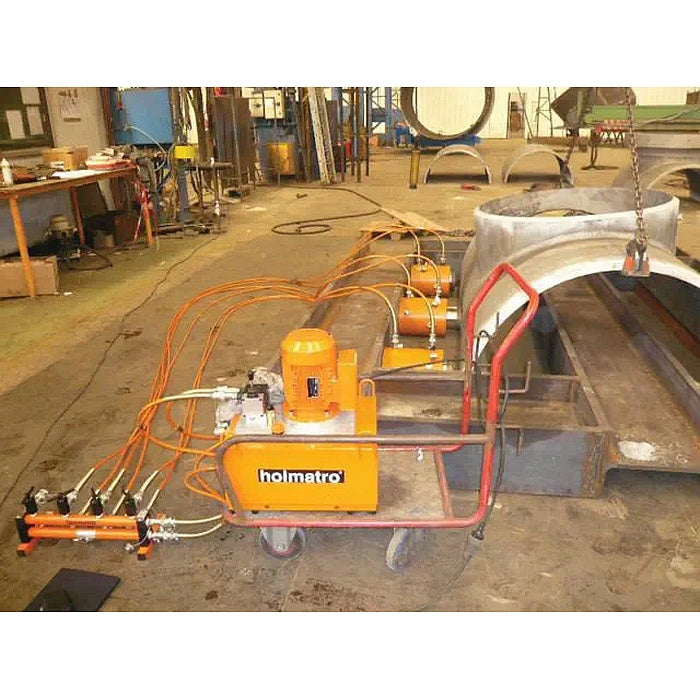

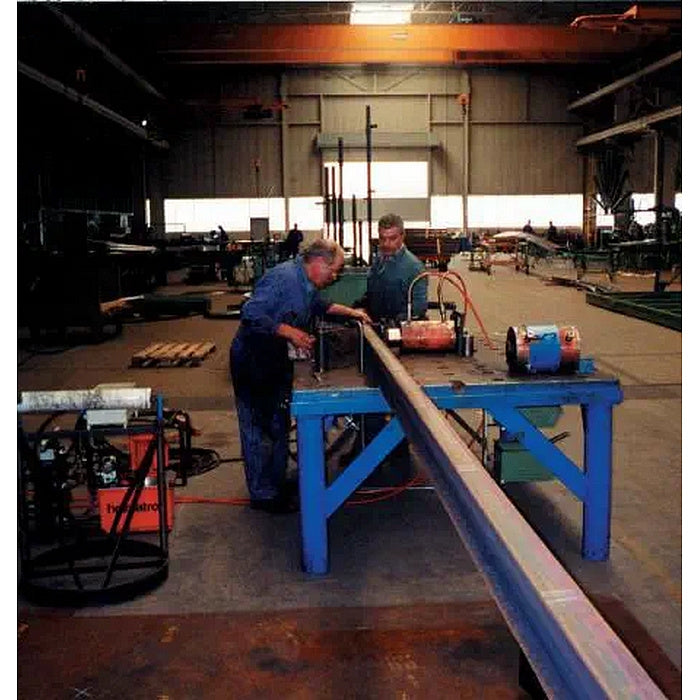

Užitečné pro mnoho různých aplikací pro řízené zvedání a spouštění.
Tvrdě chromovaná stěna válce pro optimální odolnost proti opotřebení a ochranu proti korozi.
Standardně dodáváno s:
- High Flow samičí spojka A 118 na vstupním otvoru,
- High Flow zásuvka A418 s přetlakovým ventilem na výstupním portu,
- duté sedlo.
Dostupné na vyžádání:
- válce vyrobené v souladu se specifikacemi zákazníka,
- závit límce,
- montážní otvory základny.
| Model | Kód dílu | Max. pracovní tlak | Nosnost | Délka zdvihu | Výška - zatažený válec | Vypouštěcí píst (R) | Kapacita - tlak | Kapacita - retrakce | Efektivní tlaková oblast - tlak | Efektivní tlaková oblast - retrakce | Požadovaný objem oleje - tlak | Požadovaný objem oleje - retrakce | Připojení | Hmotnost |
| --- | --- | bar/MPa | t | mm | mm | mm | kN/t | kN/t | cm2 | cm2 | cm3 | cm3 | --- | kg |
| HHJ 30 H 15 | 100.122.045 | 720 / 72 | 30 | 150 | 285 | 33 | 293,7 / 29,9 | 131 / 13,4 | 40,8 | 18,2 | 613 | 274 | A 118 | 23 |
| HHJ 60 H 20 | 100.122.031 | 720 / 72 | 60 | 200 | 334 | 45 | 610,4 / 62,2 | 452,4 / 46,1 | 84,4 | 62,8 | 1696 | 1256 | A 118 | 40 |
| HHJ 100 H 10 | 100.122.051 | 720 / 72 | 100 | 100 | 265 | 54 | 1018,5 / 103,9 | 706,9 / 72,1 | 141,5 | 98,2 | 1415 | 982 | A 118 | 53 |
| HHJ 100 H 20 | 100.122.053 | 720 / 72 | 100 | 200 | 395 | 54 | 1018,5 / 103,9 | 706,9 / 72,1 | 141,5 | 98,2 | 2830 | 1964 | A 118 | 78 |
