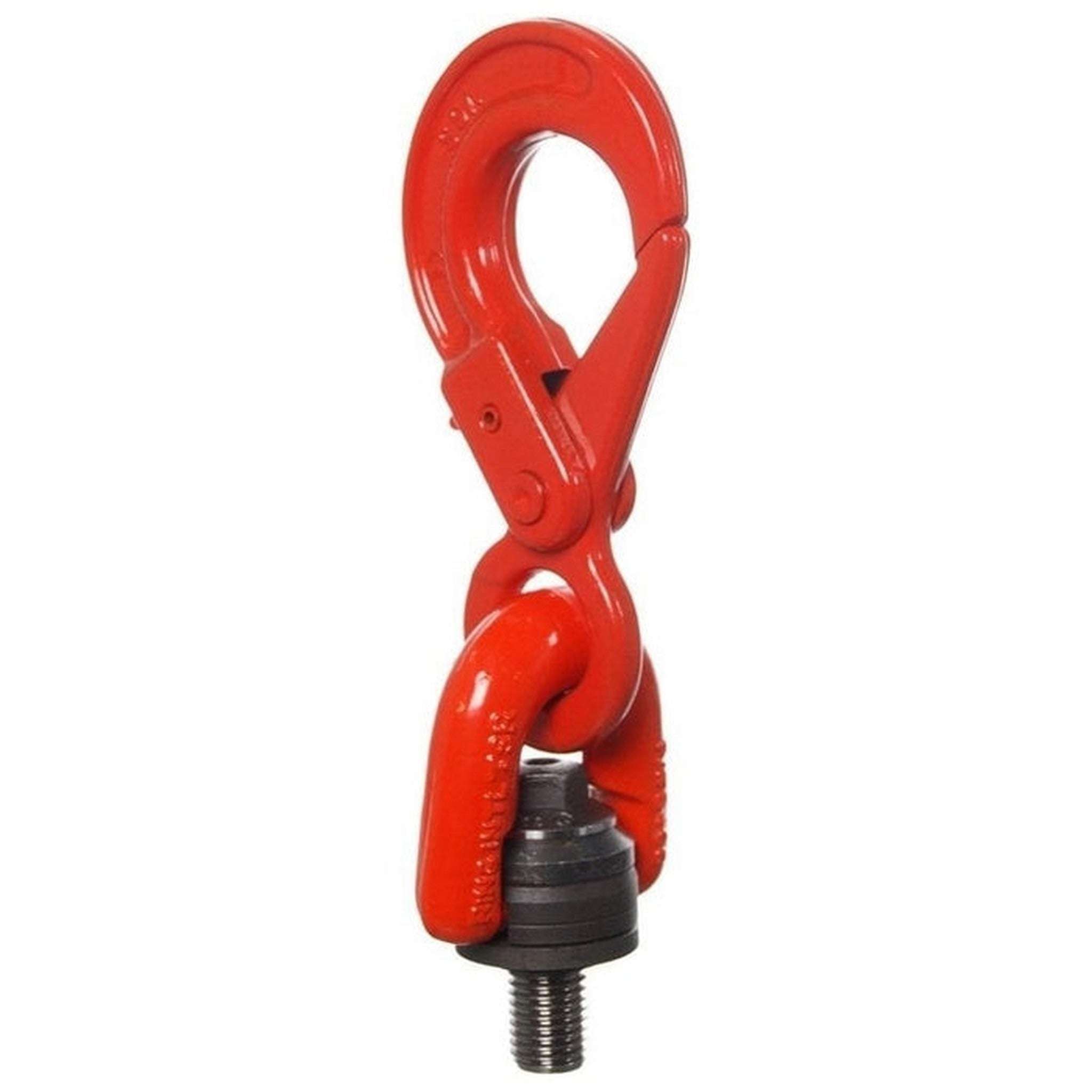

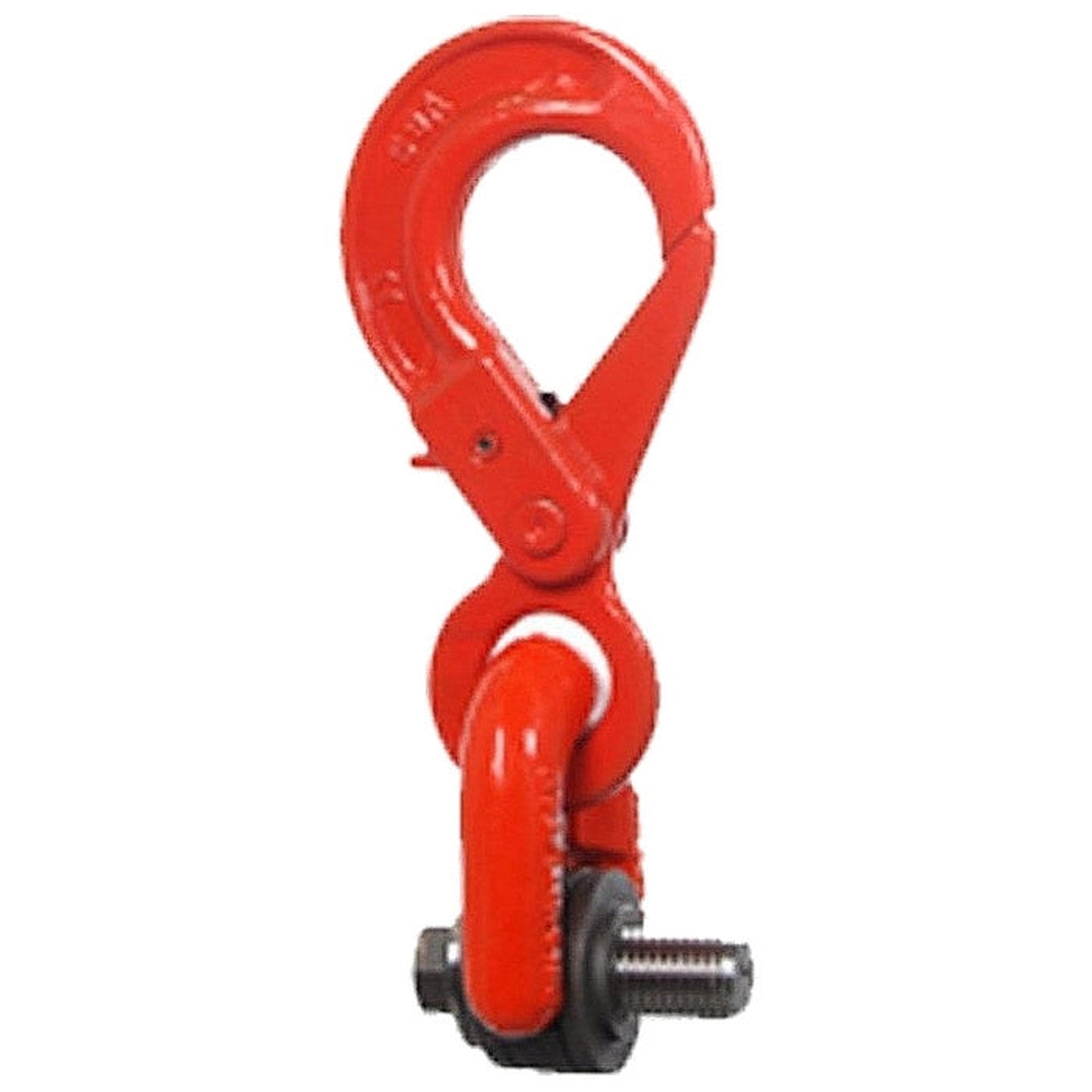

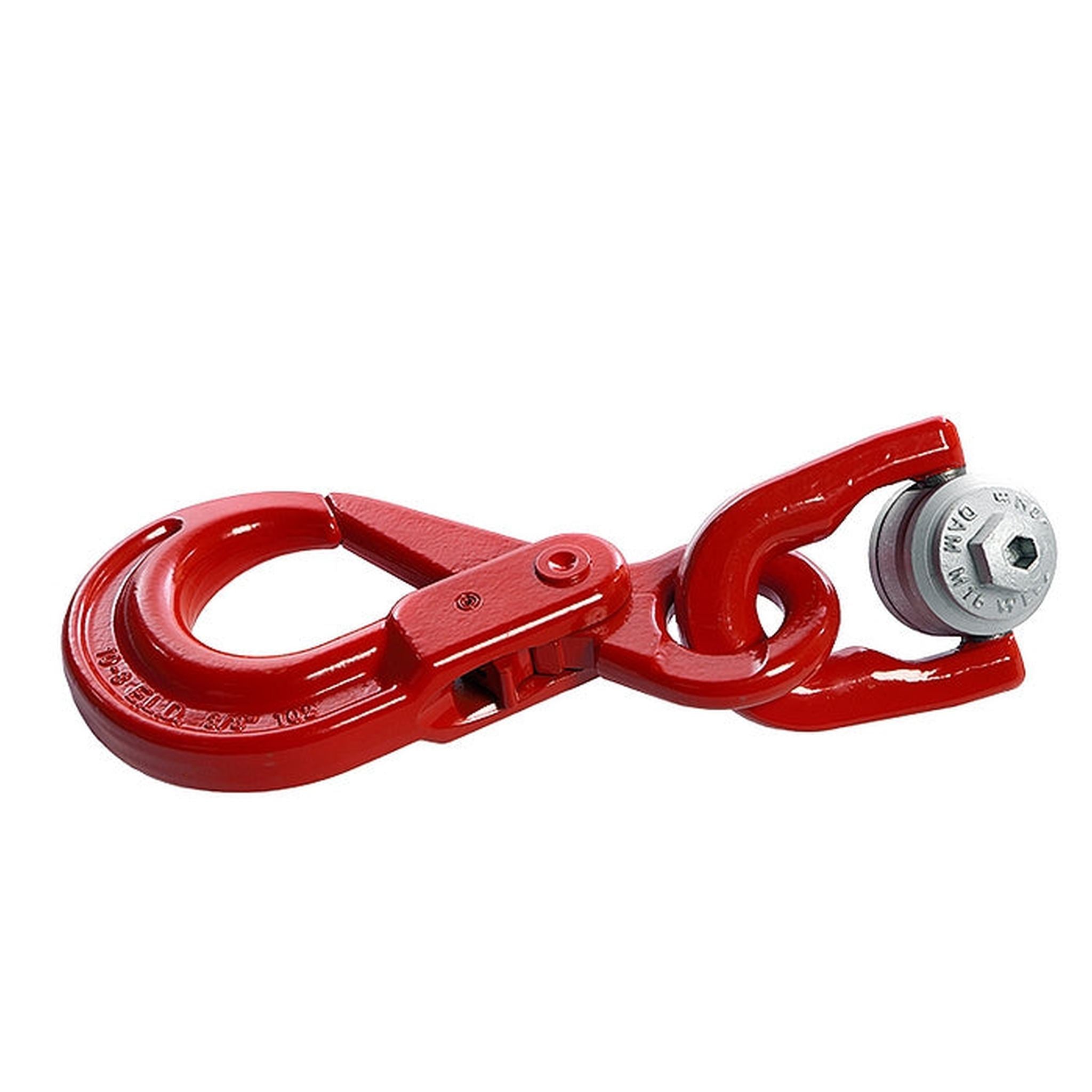

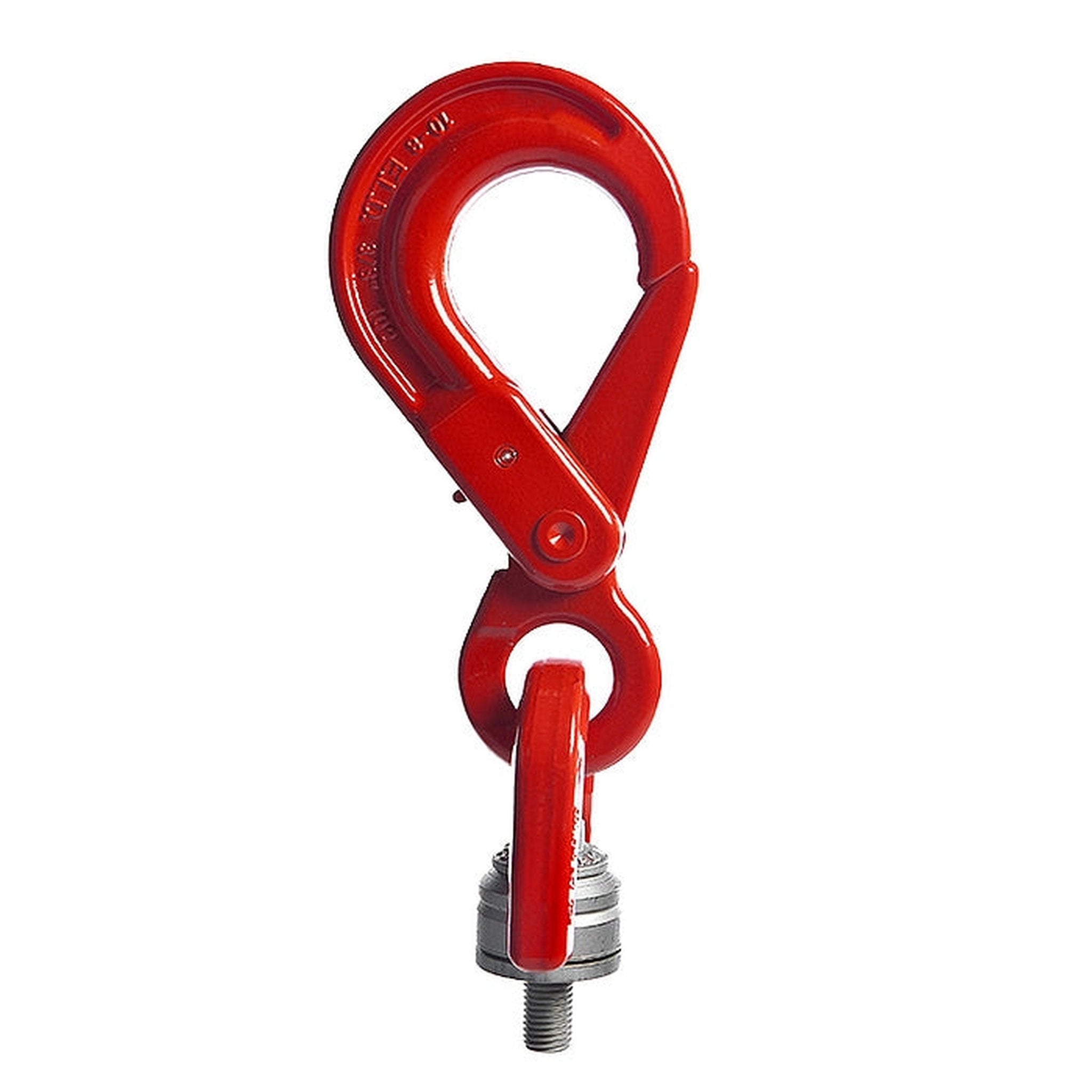

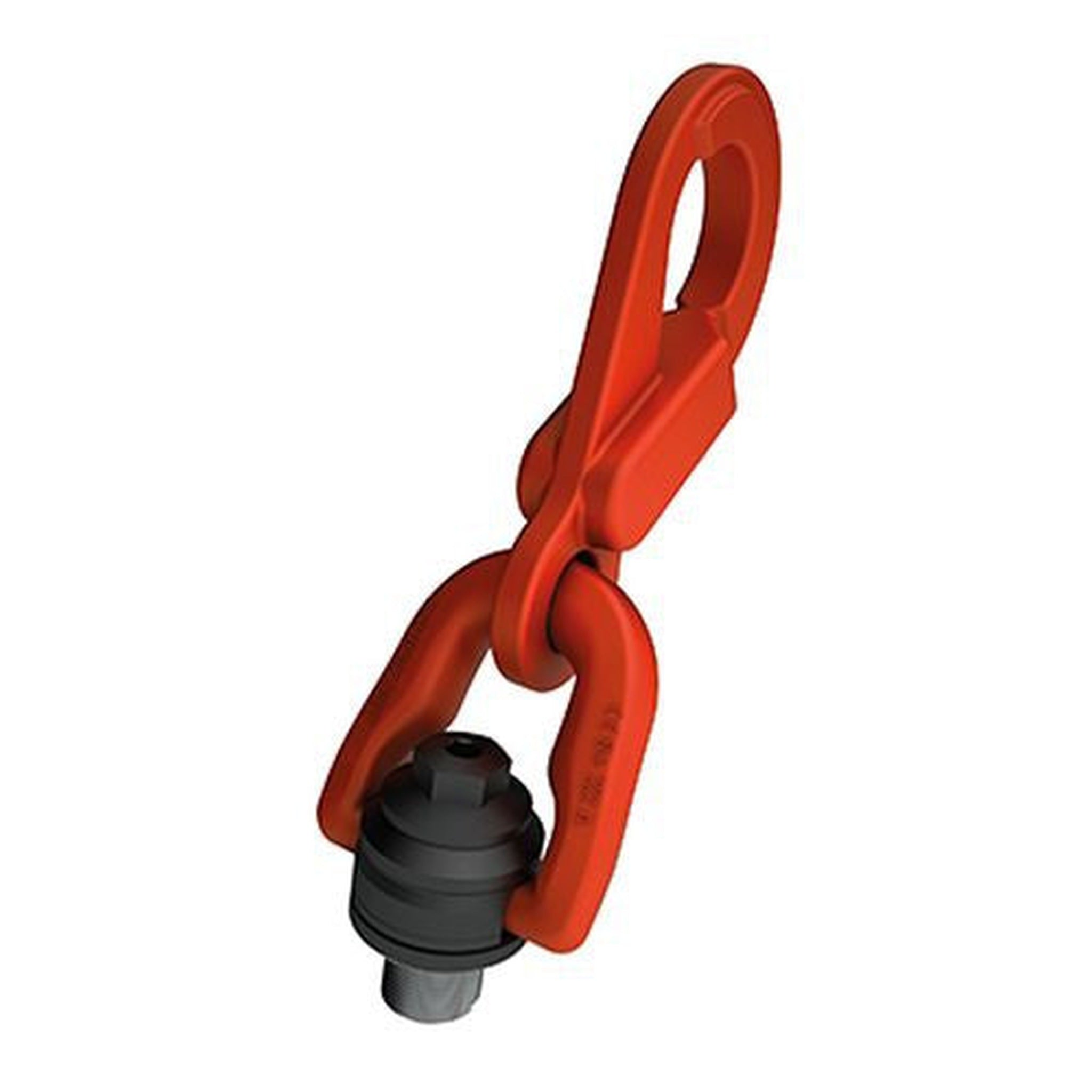

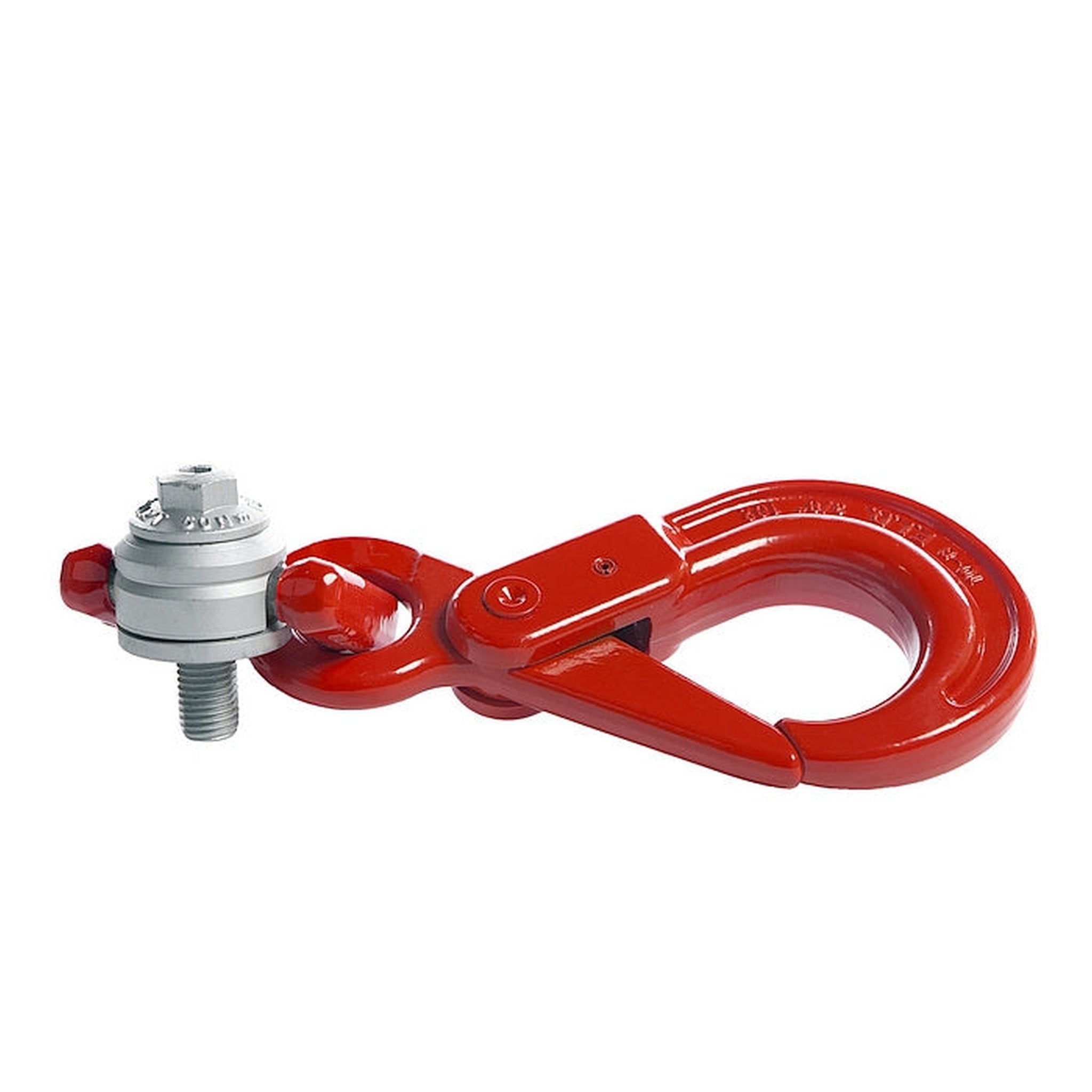

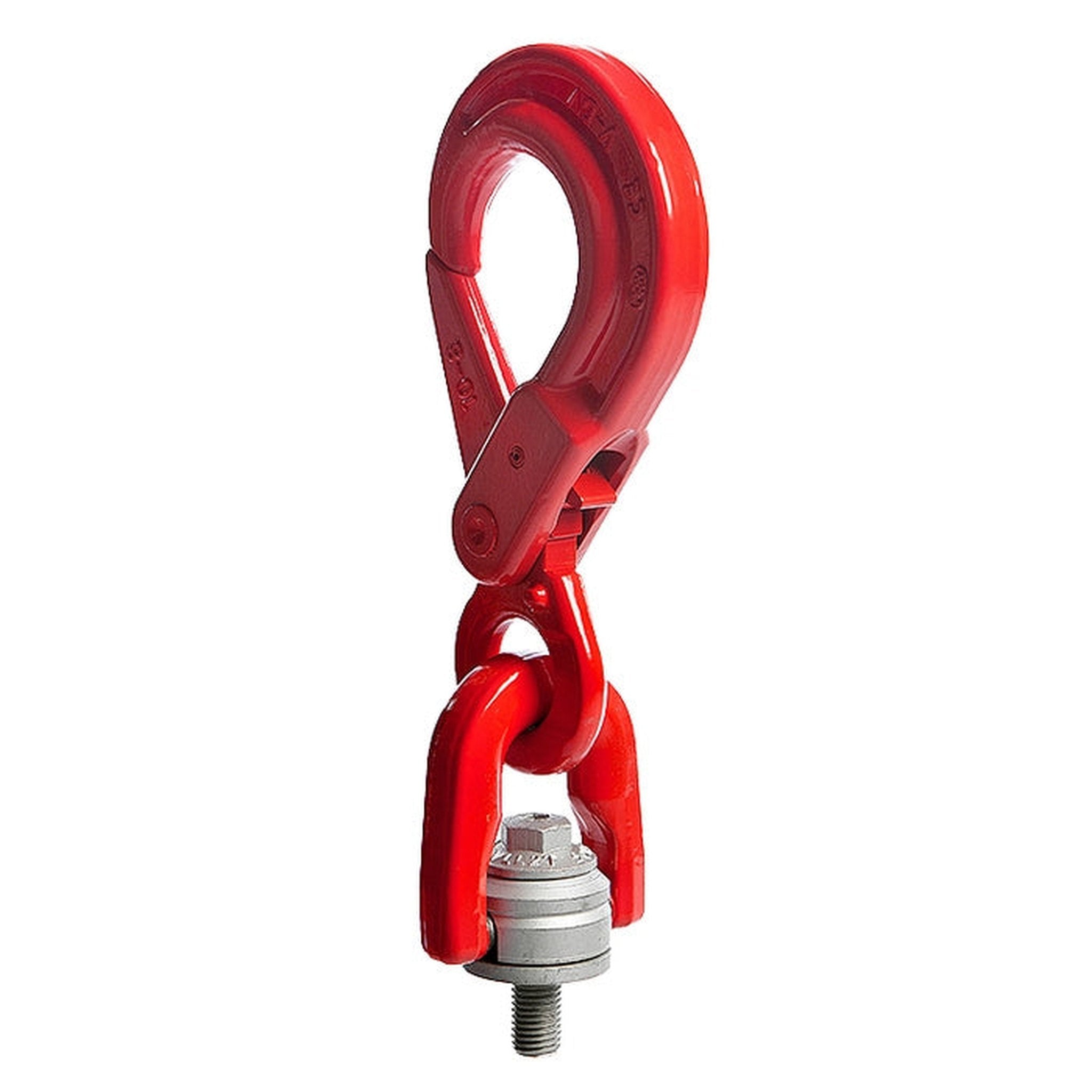

Dvojitý otočný vázací bod DSH kombinuje otočný zvedací oko a hák v jednom kuse. Hák DSH je vybaven samosvornou západkou pro maximální bezpečnost. Univerzální bezpečnostní hák DSH je kompatibilní se všemi upevňovacími systémy: textilní smyčky, řetězy, lana, oka… Zaháknutí je rychlé a je kompatibilní s jakýmkoliv typem pramene.
Každý dvojitý otočný vázací bod DSH má individuální číslo pro lepší sledovatelnost.
S ložiskem, otočný i pod zátěží.
Stejná nosnost ve všech směrech.
Certifikát 3.1 dle EN 10204 se dodává ke každému produktu.
Vyrobeno v EU.
Dostupný ve velikostech M8 – M20 ve standardním provedení (jiné provedení na poptávku).
Lze objednat závit s libovolnou délkou – dodání ve velmi krátkých dodacích lhůtách.
Lze objednat i jeden kus, není omezeno minimální množství
Nosnost (WLL) od 0,3 t – 2,5 t.
Bezpečnostní koeficient 5:1.
Materiál odpovídá třídě oceli 8 (T8) (G80).
Provedení s metrickými závity i se závity UNC.
Modely 2D a 3D na vyžádání.
| Typ | Závit | SF 5:1 WLL | L1 | Moment | S1 | S2 | A | B | C | D | E | F | G | H | Hmotnost |
| --- | (mm) | t | mm | Nm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| DSH M 8 | M 8 (x1,25) | 0,40 | 15 | 6 | 8 | 16 | 33 | 56 | 30 | 44 | 32 | 23 | 58 | 9,5 | 0,8 |
| DSH M 10 | M 10 (x1,50) | 0,70 | 18 | 10 | 8 | 16 | 33 | 56 | 30 | 44 | 32 | 23 | 58 | 9,5 | 0,8 |
| DSH M 12 | M 12 (x1,75) | 1,05 | 21 | 15 | 8 | 16 | 33 | 56 | 30 | 44 | 32 | 23 | 58 | 9,5 | 0,8 |
| DSH M 14 | M 14 (x2) | 1,40 | 23 | 30 | 8 | 20 | 45 | 81 | 45 | 75 | 50 | 36 | 79 | 13,0 | 1,9 |
| DSH M 16 | M 16 (x2) | 2,00 | 27 | 50 | 8 | 20 | 45 | 81 | 45 | 75 | 50 | 36 | 79 | 13,0 | 2,0 |
| DSH M 18 | M 18 (x2,5) | 2,30 | 27 | 70 | 8 | 20 | 45 | 81 | 45 | 75 | 50 | 36 | 79 | 13,0 | 2,0 |
| DSH M 20 | M 20 (x2,5) | 2,50 | 30 | 100 | 8 | 20 | 45 | 81 | 45 | 75 | 50 | 36 | 79 | 13,0 | 2,0 |
