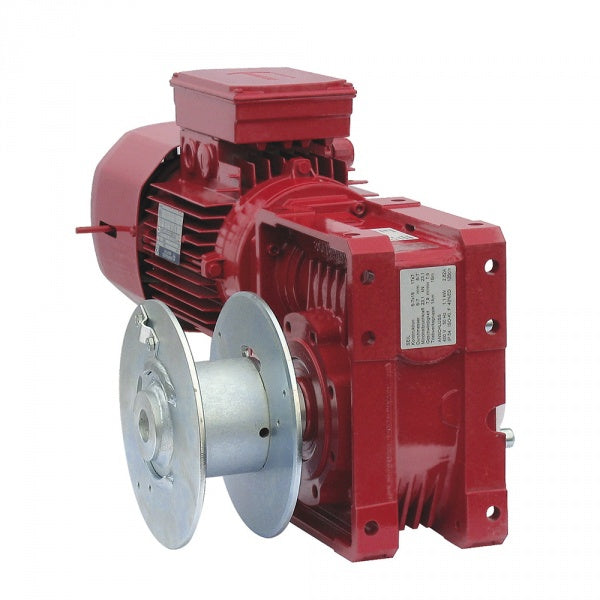

Elektrický lanový naviják typ ESF
Široká nabídka elektrických lanových navijáků v rozmezí 150 - 500 kg
- Vysoce kvalitní 3 fázový motor 230/400V nebo 230V / 50Hz
- Použitelné i pro krátké délky lan, kompaktní design
- Různé možnosti úprav
- Atypické provedení na dotaz (Check-list v záložce Soubory)
Technické parametry:
Rozměry:
| Rozměry | A1 | A2 | B | C | D | D1 | E1 | E2 | E3 | L1 | G | H | H1 | L |
| ESF 150 | 45 | 205 | 145 | 102 | 70 | 140 | 9 | 76 | 111 | 61 | 9 | 265 | 72,5 | 455 |
| ESF 200 | 45 | 205 | 145 | 102 | 70 | 140 | 9 | 76 | 111 | 61 | 9 | 280 | 72,5 | 470 |
| ESF 250 | 45 | 205 | 145 | 102 | 70 | 140 | 9 | 76 | 111 | 61 | 9 | 278 | 72,5 | 485 |
| ESF 400 | 45 | 245 | 200 | 144 | 90 | 190 | 12 | 101 | 125 | 67 | 11,5 | 345 | 100 | 550 |
| ESF 500 | 45 | 245 | 200 | 144 | 90 | 190 | 12 | 101 | 125 | 67 | 11,5 | 335 | 100 | 590 |
Technické údaje:
| Napětí | 400 V 50 Hz / 3-fáze | 230 V / 50 Hz | |||||
| První vrstva | WLL | kg | 150 | 250 | 500 | 200 | 400 |
| Kapacita | m | 3,4 |
2,8 |
3,2 | 3,4 | 3,2 | |
| Rychlost návinu | m/min | 7,2 | 7,2 | 7,5 | 7,2 | 7,5 | |
| Třetí vrstva | WLL | kg | 125 | 200 | 400 | 165 | 325 |
| Kapacita | m | 11,5 | 9,6 | 11,0 | 11,5 | 11,0 | |
| Rychlost návinu | m/min | 8,6 | 9,1 | 9,4 | 8,6 | 9,4 | |
| Maximální kapacita | m | 26 | 17,8 | 20 | 26 | 20 | |
| Lano průměr | Standardní lano | mm | 4 | 5 | 6 | 4 | 6 |
| Třída | 2m | 1Am | 1Bm | 1Am | 1Am | ||
| Nekroutivé lano | mm | 4 | 5 | 6 | 4 | 6 | |
| Třída | 1Am | 1Bm | 1Bm | 1Bm | 1Bm | ||
| Výkon motoru | kW | 0,37 | 0,55 | 1,1 | 0,55 | 1,1 | |
| Proud | A | 1,05 | 1,43 | 2,7 | 4,5 | 7,5 | |
| Hmotnost bez lana | kg | 18 | 21,5 | 38 | 23 | 43,5 | |
| Typ navijáku | ESF | 150 | 250 | 500 | 200 | 400 | |
