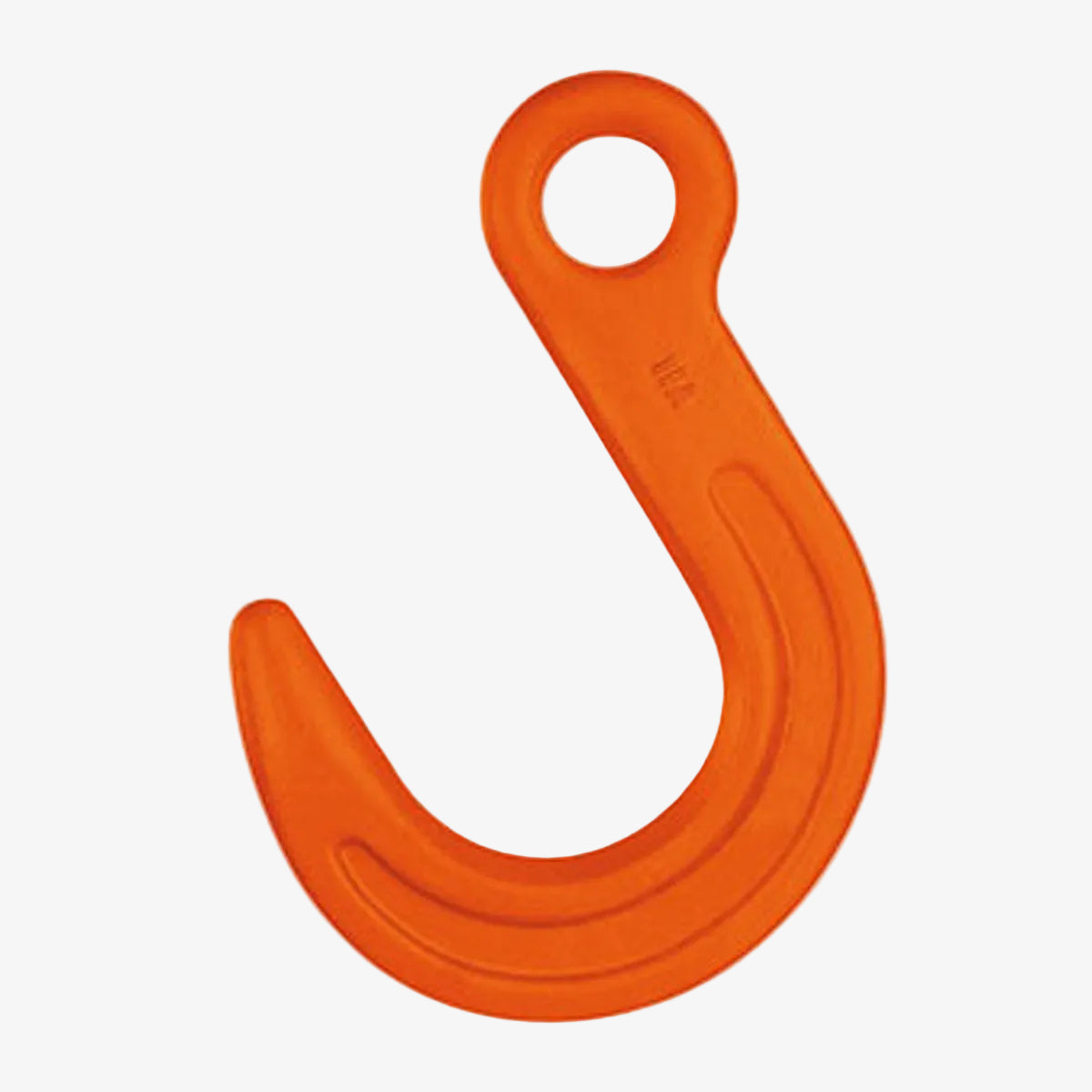

FW hák formový, třída 10, PEWAG WINNER
FW formový hák
Odpovídá normě EN 1677-1 s vyšší nosností.
Pro pewag montovaný a svařovaný systém.
Pro případy, kdy šířka huby háku u HSW nedostačuje - především ve slévarenství. Před použitím nutno zjistit, zda je povoleno použít hák bez bezpečnostní pojistky.
Pro závěsy v G8: nemontovat s unilockem!
Šířka huby háku je významná.
Tento hák s extra širokým rozevřením je používán tam, kde jiné háky selhávají, především ve slévárenství. Je vhodný pro Connex i svařované systémy. Tento produkt je vyroben dle normy EN 1677‑1 s mechanickými hodnotami pro G10 a je dodáván s návodem k použití.
Označení CE a BG certifikace zaručují nejvyšší kvalitu. Tento extra široký hák nabízí mnoho možností použití. Dbejte ale, prosím, na to, aby nebyla zatížena špička háku a hák byl použit pouze v přímém tahu. Před použitím se ujistěte, zda je povolené použití háku bez bezpečnostní pojistky.
Hák není vhodný pro montáž s Unilock spojovacími prvky.
| Označení | Nosnost | e | h | a | d1 | d2 | g | b | Nosnost |
| --- | kg | mm | mm | mm | mm | mm | mm | mm | kg/ks |
| FW 7/8 | 2500 | 131 | 29 | 25 | 24 | 11 | 64 | 118 | 0,92 |
| FW 10 | 4000 | 158 | 35 | 32 | 31 | 14 | 76 | 143 | 1,77 |
| FW 13 | 6700 | 190 | 42 | 40 | 39 | 17 | 89 | 170 | 2,82 |
| FW 16 | 10000 | 224 | 50 | 46 | 47 | 22 | 102 | 200 | 5,03 |
| FW 20 | 16000 | 260 | 61 | 54 | 56 | 28 | 114 | 231 | 9,24 |
| F 22 | 15000 | 265 | 70 | 61 | 47 | 30 | 127 | 260 | 9,31 |
| F 26 | 21200 | 305 | 80 | 72 | 54 | 34 | 136 | 280 | 19,21 |
| F 32 | 31500 | 327 | 93 | 83 | 60 | 37 | 152 | 336 | 28,00 |
