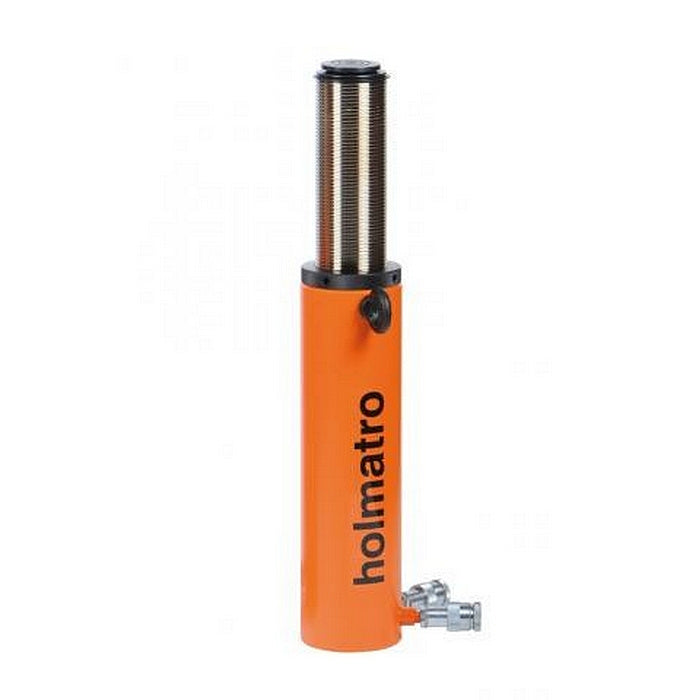

Hydraulické válce s maticí a hydraulickým návratem HLC H HOLMATRO
Hydraulické válce s maticí a hydraulickým návratem HLC H HOLMATRO
Max. pracovní tlak: 720 bar/ 72 Mpa.
Max. odolnost proti bočnímu zatížení 10%.
Typ válce - dvojitý.
Hydraulický zpětný chod.
Kompaktní provedení.
Extrémně nízká uzavřená výška a maximální odolnost proti bočnímu zatížení 10%.

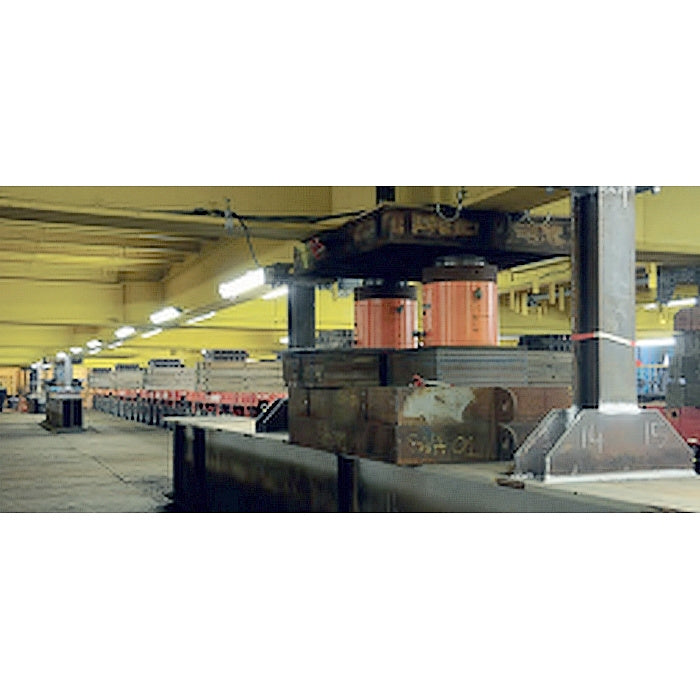

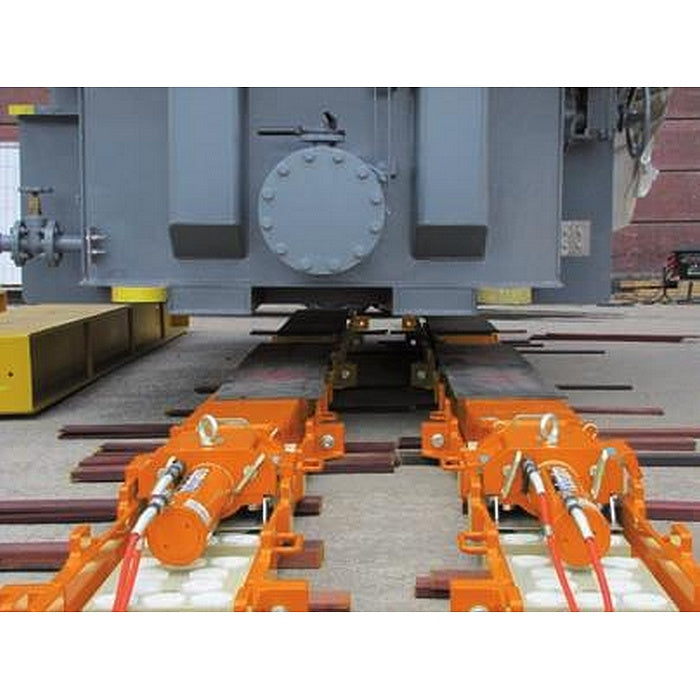

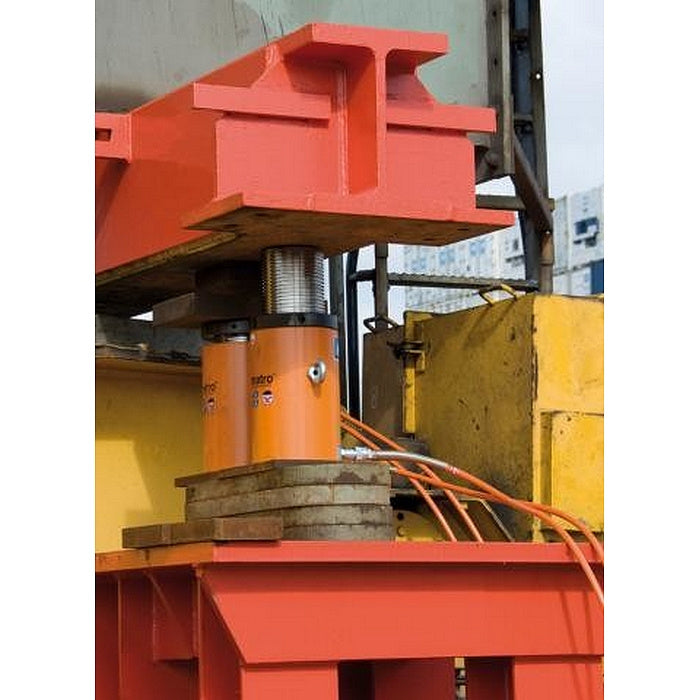

Užitečné pro mnoho různých aplikací pro řízené zvedání a spouštění.
Ochrana proti přetlaku na vratné straně.
Zaoblený závit na pístu pro lepší povlak a snadné odstranění nečistot.
Tvrdě chromovaná stěna válce pro optimální odolnost proti opotřebení a ochranu proti korozi.

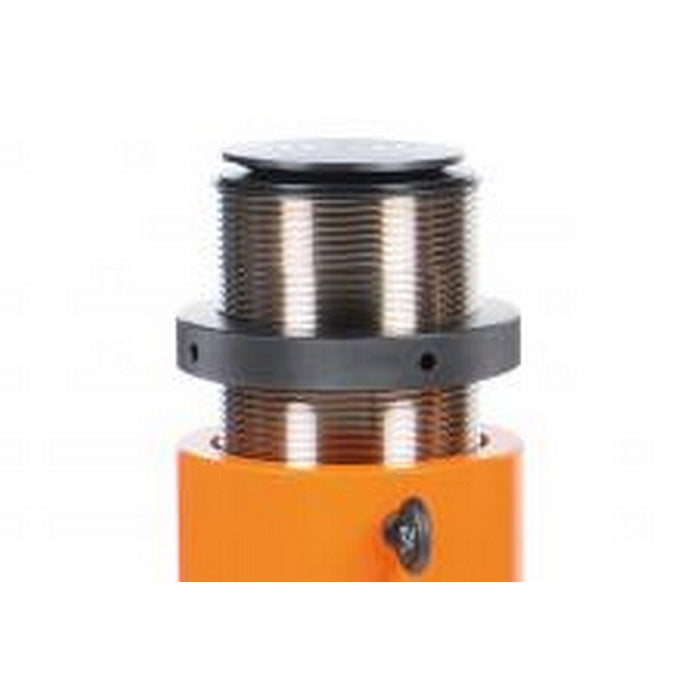

QPQ ošetřená mechanická pojistná matice s optimalizovaným uchopením a 4 otvory pro matici pro snadné (od)jištění.
XL sedlo+ chrání píst a omezuje jeho zatížení.

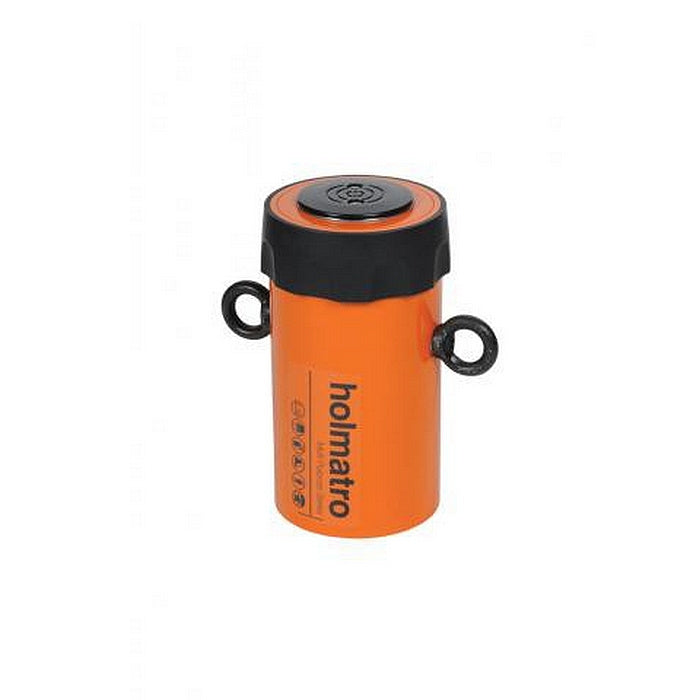

Krycí deska pro udržení vody a nečistot mimo válec, když je skladován.

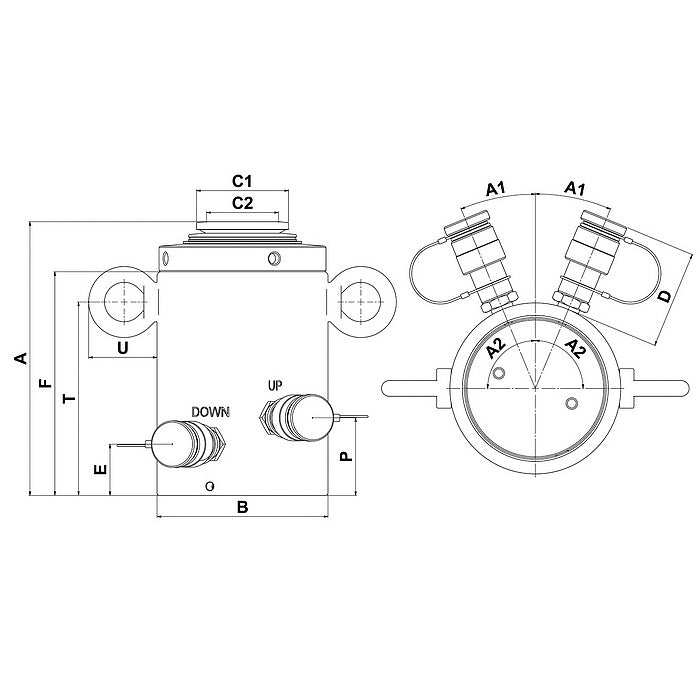

| Model | Kód dílu | Max. pracovní tlak | Nosnost | Délka zdvihu | Výška - zatažený válec | Průměr | Max. odolnost proti bočnímu zatížení | Kapacita | Efektivní tlaková plocha - tlak | Efektivní tlaková plocha - zatahování | Efektivní požadovaný objem oleje | Připojení | Hmotnost |
| --- | --- | bar/MPa | t | mm | mm | mm | % | kN/t | cm2 | cm2 | cm3 | --- | kg |
| HLC 50 H 5 | 100.122.123 | 720 / 72 | 60 | 50 | 208 | 130 | 10 | 578/ 58,9 | 80,3 | 16,7 | 318 | A 118 | 19,5 |
| HLC 50 H 15 | 100.122.124 | 720 / 72 | 60 | 150 | 327 | 130 | 10 | 578 / 58,9 | 80,3 | 16,7 | 954 | A 118 | 29,5 |
| HLC 50 H 30 | 100.122.125 | 720 / 72 | 60 | 300 | 498 | 130 | 10 | 578/ 58,9 | 80,3 | 16,7 | 1909 | A 118 | 44,0 |
| HLC 100 H 5 | 100.122.126 | 720 / 72 | 100 | 50 | 249 | 160 | 10 | 1001 / 102,1 | 139,0 | 25,9 | 566 | A 118 | 35,0 |
| HLC 100 H 15 | 100.122.127 | 720 / 72 | 100 | 150 | 370 | 160 | 10 | 1001 / 102,1 | 139,0 | 25,9 | 1696 | A 118 | 50,0 |
| HLC 100 H 30 | 100.122.128 | 720 / 72 | 100 | 300 | 546 | 160 | 10 | 1001 / 102,1 | 139,0 | 25,9 | 3391 | A 118 | 72,5 |
| HLC 150 H 5 | 100.122.129 | 720 / 72 | 150 | 50 | 275 | 194 | 10 | 1544 / 157,4 | 214,3 | 37,7 | 883 | A 118 | 56,3 |
| HLC 150 H 15 | 100.122.130 | 720 / 72 | 150 | 150 | 400 | 194 | 10 | 1544 / 157,4 | 214,3 | 37,7 | 2649 | A 118 | 79,0 |
| HLC 150 H 30 | 100.122.131 | 720 / 72 | 150 | 300 | 580 | 194 | 10 | 1544 / 157,4 | 2143,0 | 37,7 | 5299 | A 118 | 112,9 |
| HLC 250 H 5 | 100.122.132 | 720 / 72 | 250 | 50 | 317 | 245 | 10 | 2586 / 263,7 | 358,9 | 75,6 | 1417 | A 118 | 103,0 |
| HLC 250 H 15 | 100.122.133 | 720 / 72 | 250 | 150 | 444 | 245 | 10 | 2586 / 263,7 | 358,9 | 75,6 | 4251 | A 118 | 144,0 |
| HLC 250 H 30 | 100.122.134 | 720 / 72 | 250 | 300 | 625 | 160 | 10 | 2586 / 263,7 | 358,9 | 75,6 | 8502 | A 118 | 203,0 |
