Lisovací kleště typ HSC

Lisovací kleště typ HSC

Lisovací kleště typ HSC (pro hliníkové objímky ARM)

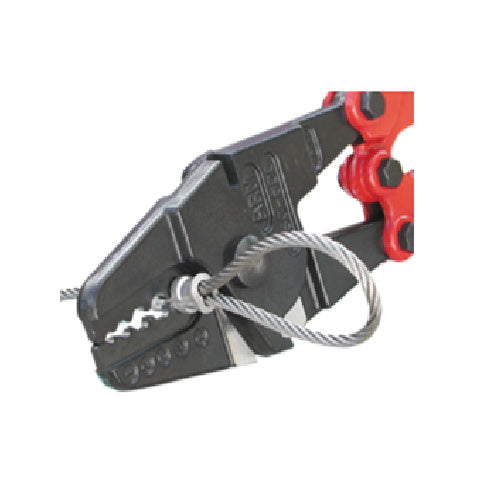

• Lisovací kleště pro jednoduchou výrobu lanových ok / spojování lan.
• Lisovací kleště HSC-350, HSC-600, HSC-600BB jsou určeny pro střih lan a lisování objímek velikosti 1-8.
• Lisovací kleště HSC-23 jsou určeny pro lisování, střih a pro ověření lisování.
• Pokud lisujete ve velkém, doporučujeme stolní provedení kleští: HSC-600BB a HS-1000-BB.


​Lisovací kleště ARM jsou určeny pro objímky ARM!

Všechny lisovací kleště jsou navrženy a vyrobeny společností ARM Sangyo a Made in Japan.

Technické parametry a přehled ke stažení v pdf verzi: lisovací kleště HSC.

Technické parametry:

Katalogové číslo

Objímka

ARM objímka

Průměr lana mm/ inch

Otvor kleští

Povolené zatížení při použití 2 lan

Destrukční zatížení

Použitý nástroj

HSC-23

HSC -350

HSC -600 HSC -600BB

2118AR00-0010

OS-1A

1.5 1/16"

56kg

54kg

48kg

210kg

................

✓

✓

✓

2118AR00-0011

OS-1B

2.0 5/64"

96kg

92kg

82kg

330kg

✓

✓

✓

2118AR00-0020

OS-2A

2.5 3/32"

152kg

148kg

132kg

519kg

×

✓

✓

182kg

176kg

158kg

630kg

A2118AR00-0030

OS-3A

3.0 1/8"

220kg

212kg

190kg

698kg

×

✓

✓

2118AR00-0031

OS-3B

3.5 -

280kg

270kg

242kg

1,001kg

×

✓

✓

2118AR00-0040

OS-4

4.0 5/32“

282kg

272kg

244kg

1,204kg

×

×

✓

2118AR00-0050

OS-5

5.0 3/16“

446kg

430kg

386kg

1,731kg

×

×

✓

2118AR00-0060

OS-6

6.0 1/4“

556kg

536kg

480kg

1,975kg

HS-1000 HS-1000BB

2118AR00-0080

OS-8

8.0 5/16“

990kg

956kg

856kg

3,284kg

HS-1000 HS-1000BB



Otvor na kleštích:

Lisovací kleště typ HSC-23:

• Kapacita lisování – lana o průměru (mm / palce): 1.5mm ,1/16" / 2.0mm, 5/64"
• Kapacita střihu – lana o průměru: 2.0mm 5/64"
• Povolené zatížení a další technické parametry viz tabulka výše



Kleště typ	Velikost mm	Celková délka mm	Lano průměr mm, palce	hmotnost kg
HSC-23	230	230	1.5,1/16" /2.0,5/64"	0.36



ARM hliníkové objímky pro HSC-23
Objímka typ	OS-1A	OS-1B
Lano průměr (mm / palce)	1.5 1/16"	2.0 5/64"

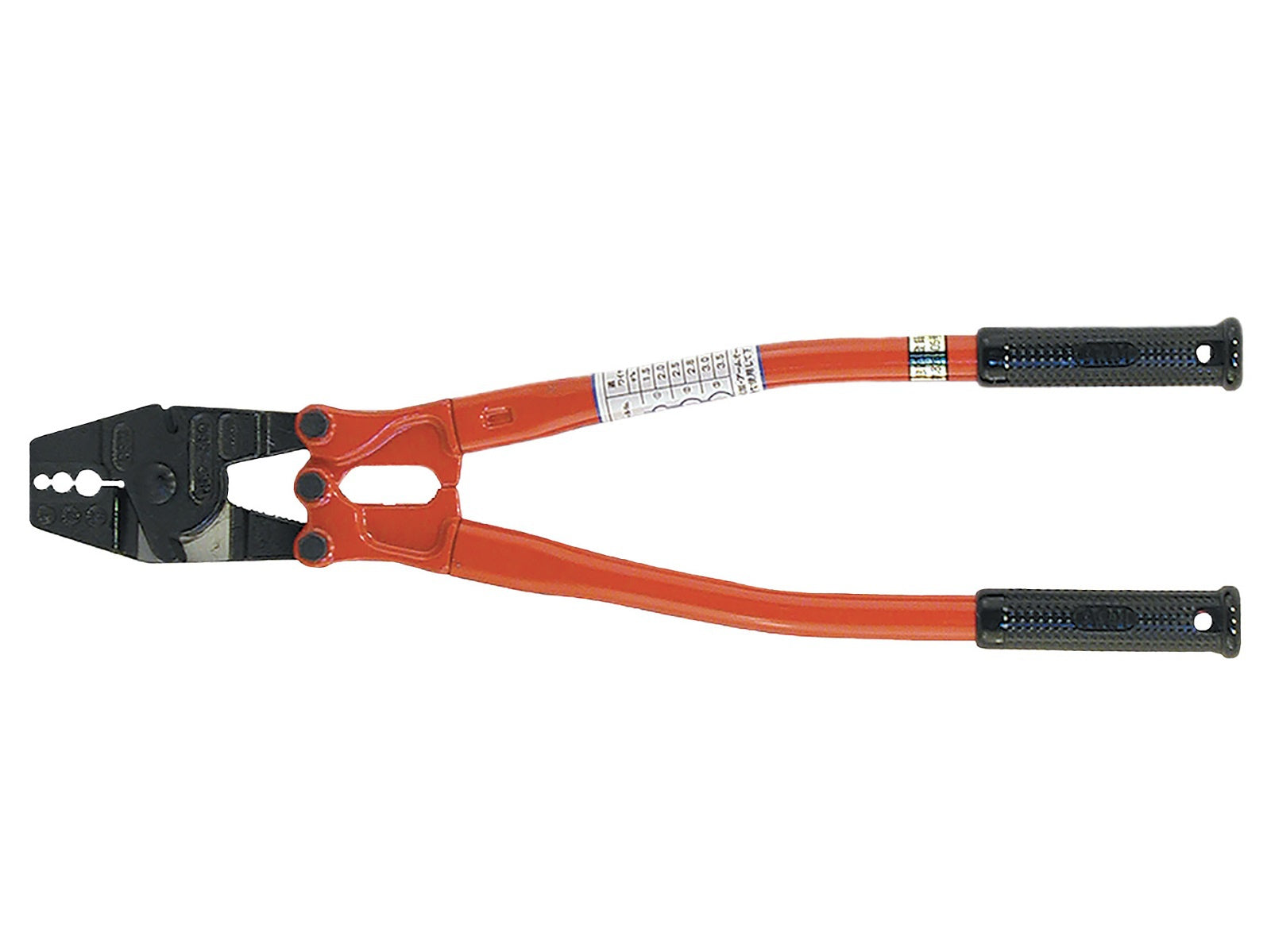

Lisovací kleště typ HSC-350:

• Kapacita lisování – lana o průměru (mm / palce): 1.5mm,1/16"/2.0mm,5/64"/2.5mm,3/32"/3.0mm,1/8"/3.5mm,-/

• Kapacita střihu – lana o průměru: 3.5mm 1/8"

• Povolené zatížení a další technické parametry viz tabulka výše


Kleště typ	Velikost mm	Celková délka mm	Lano průměr mm, palce	hmotnost kg
HSC-350	350	430	(1.5,1/16")(2.0,5/64")(2.5,3/32") (3.0,1/8")(3.5,-)	1.1



ARM hliníkové objímky pro HSC-350
Objímka typ	OS-1A	OS-1B	OS-2A	OS-2B	OS-3A	OS-3B
Lano průměr (mm / palce)	1.5 1/16"	2.0 5/64"	2.5 3/32"		3.0 1/8"	3.5 --



Lisovací kleště typ HSC-600:

• Kapacita lisování – lana o průměru (mm / palce): 1.5mm,1/16"/2.0mm,5/64"/2.5mm,3/32"/3.0mm,1/8"/3.5mm,-/4.0mm,5/32"/5.0mm,3/16"

• Kapacita střihu – lana o průměru: 5.0mm 3/16"

• Povolené zatížení a další technické parametry viz tabulka výše


Kleště typ	Velikost mm	Celková délka mm	Lano průměr mm, palce	hmotnost kg
HSC-600	600	645	(1.5,1/16")(2.0,5/64")(2.5,3/32")(3.0,1/8")(3.5,-)(4.0,5/32")(5.0,3/16")	2.7



ARM hliníkové objímky pro HSC-600
Objímka typ	OS-1A	OS-1B	OS-2A	OS-2B	OS-3A	OS-3B	OS-4A	OS-5A
Lano průměr (mm / palce)	1.5 1/16"	2.0 5/64"	2.5 3/32"		3.0 1/8"	3.5 --	4.0 5/32"	5.0 3/16"

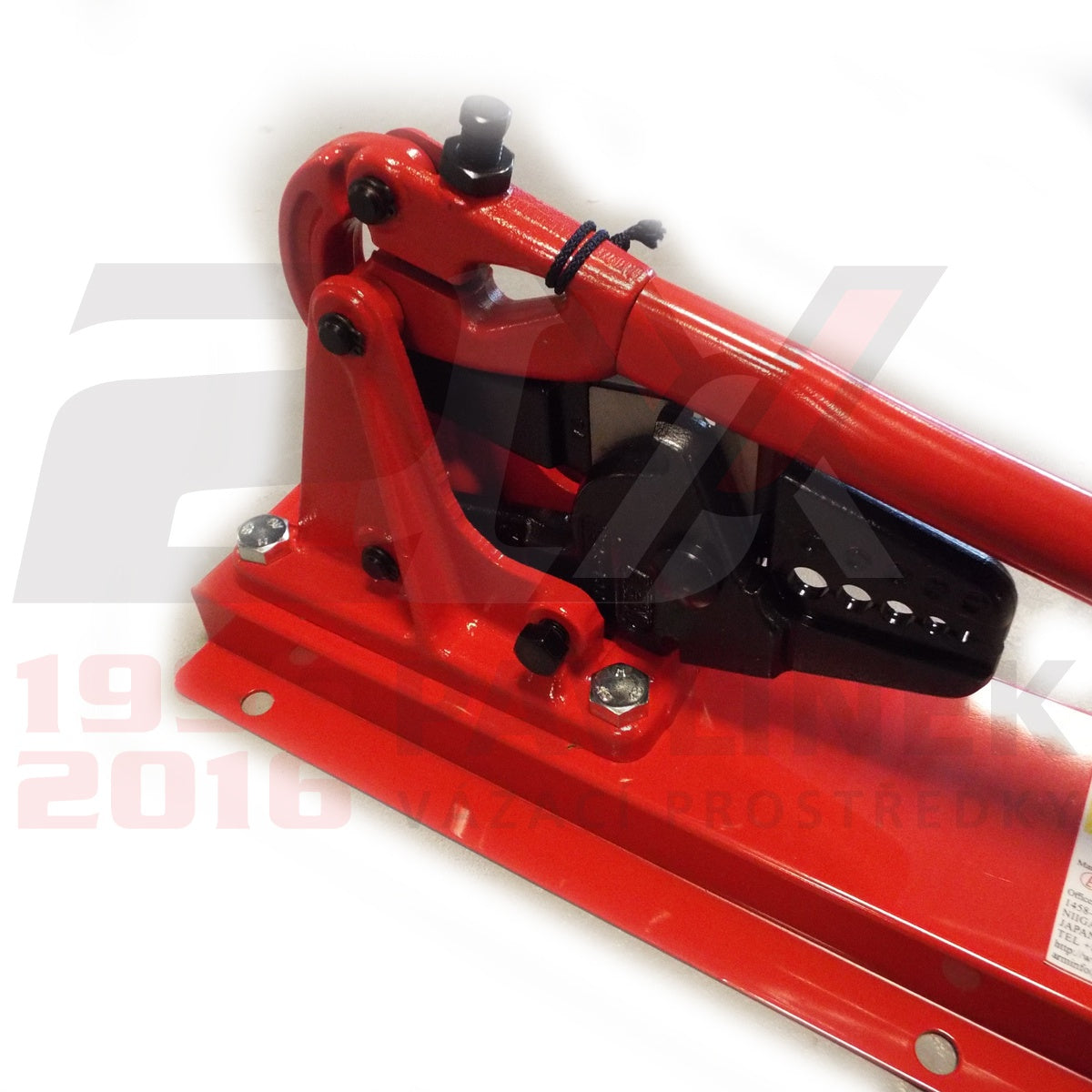

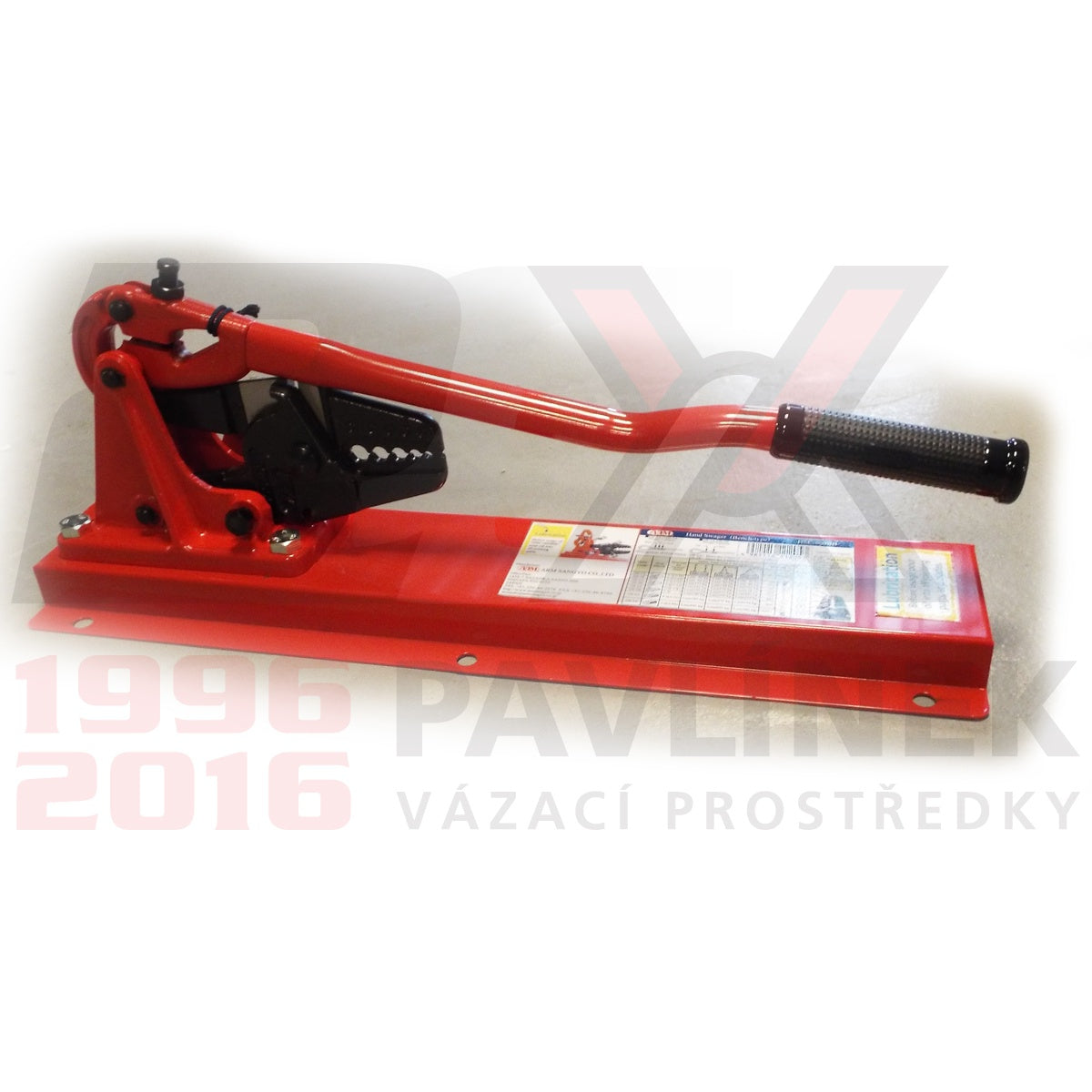

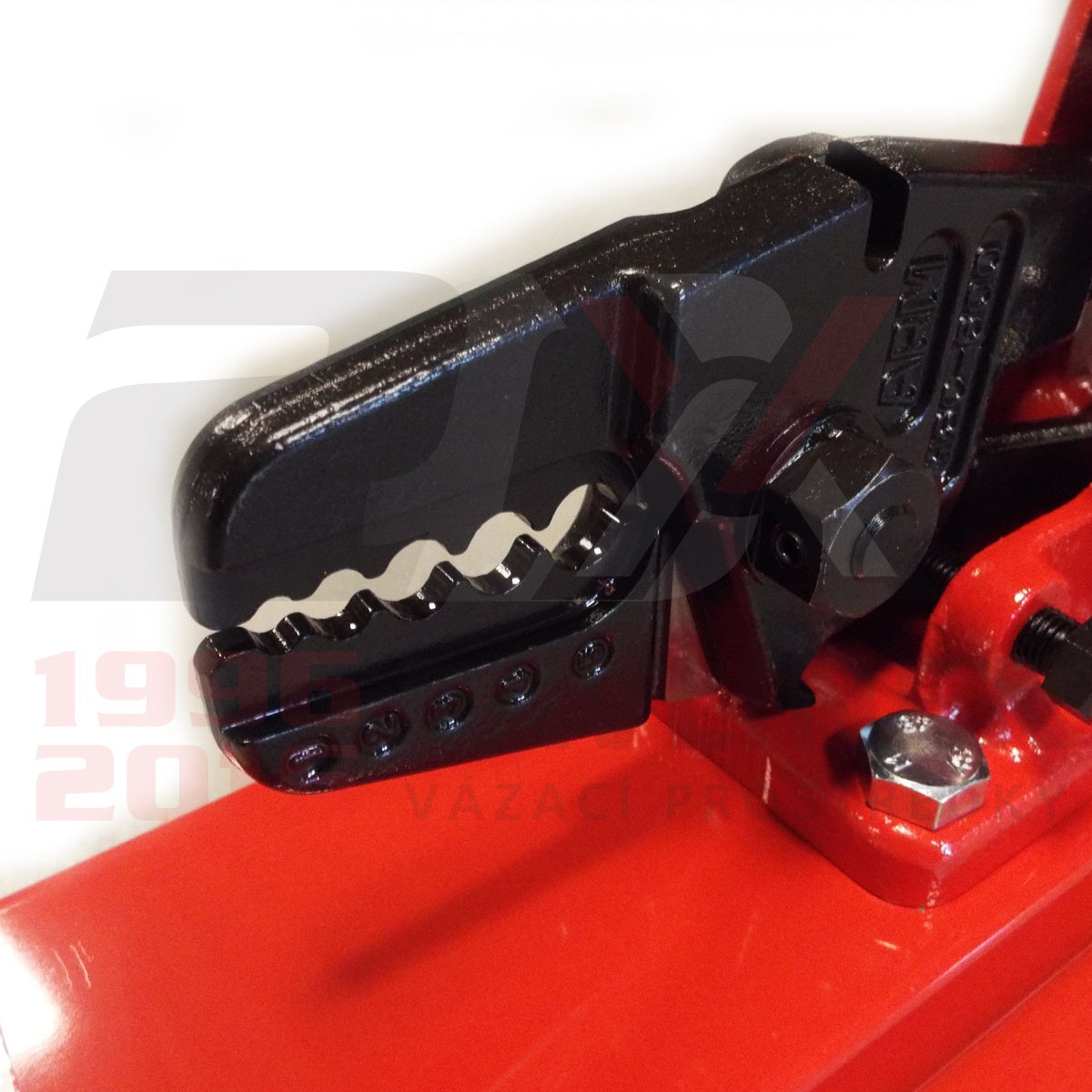

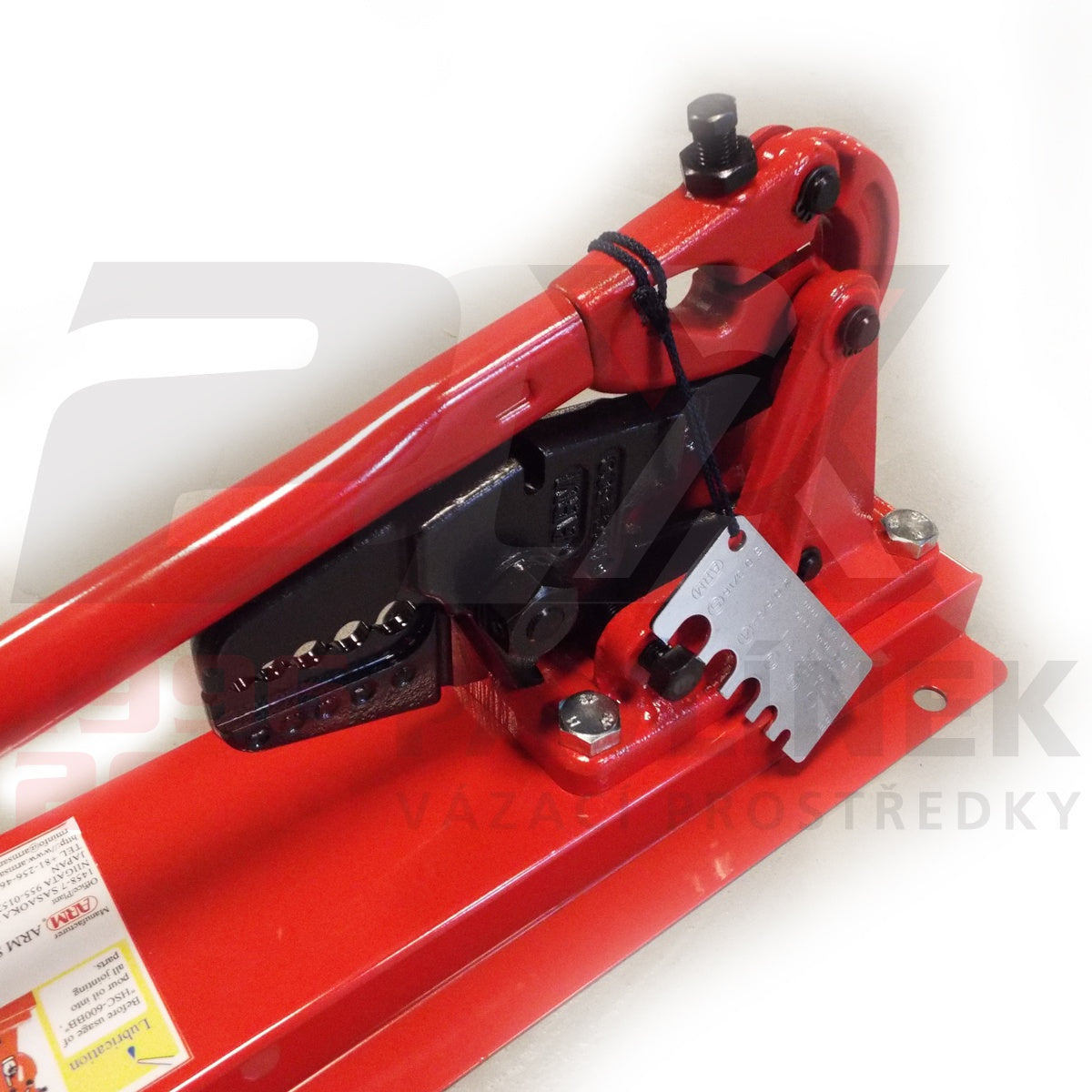

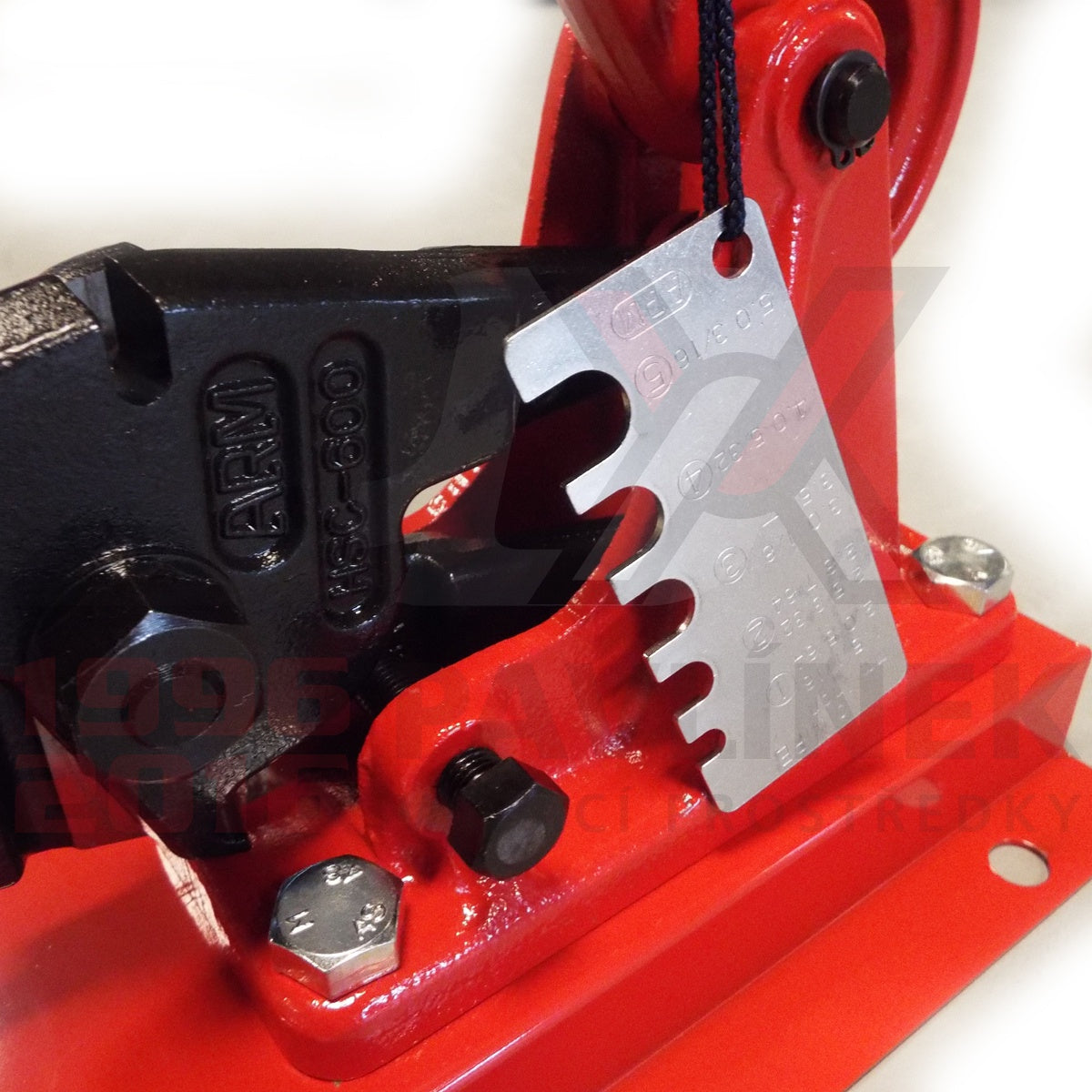

Stolní lisovací kleště typ HSC-600BB:

• Vhodné pro velký objem lisování

• Kapacita lisování – lana o průměru (mm / palce): 1.5mm,1/16"/2.0mm,5/64"/2.5mm,3/32"/3.0mm,1/8"/3.5mm,-/4.0mm,5/32"/5.0mm,3/16"

• Kapacita střihu – lana o průměru: 5.0mm 3/16"

• Povolené zatížení a další technické parametry viz tabulka výše


Kleště typ	Velikost mm	Celková délka mm	Lano průměr mm, palce	hmotnost kg
HSC-600BB	600	545	(1.5,1/16")(2.0,5/64")(2.5,3/32")(3.0,1/8")(3.5,-)(4.0,5/32")(5.0,3/16")	5.2



ARM hliníkové objímky pro HSC-600BB
Objímka typ	OS-1A	OS-1B	OS-2A	OS-2B	OS-3A	OS-3B	OS-4A	OS-5A
Lano průměr (mm / palce)	1.5 1/16"	2.0 5/64"	2.5 3/32"		3.0 1/8"	3.5 --	4.0 5/32"	5.0 3/16"



Lisovací kleště typ HS-1000:

• Kapacita lisování – lana o průměru (mm / palce): 6.0mm,1/4"/8.0mm,5/16"

• Kapacita střihu: není určeno ke střihu

• Povolené zatížení a další technické parametry viz tabulka výše


Kleště typ	Velikost mm	Celková délka mm	Lano průměr mm, palce	hmotnost kg
HS-1000	1000	1010	6.0,1/4" / 8.0,5/16"	7.5



ARM hliníkové objímky pro HSC-1000
Objímka typ	OS-6A	OS-8A
Lano průměr (mm / palce)	6.0 1/4"	8.0 5/16"



Lisovací kleště typ HS-1000BB:

• Kapacita lisování – lana o průměru (mm / palce): 6.0mm,1/4"/8.0mm,5/16"

• Kapacita střihu: není určeno ke střihu

• Povolené zatížení a další technické parametry viz tabulka výše


Kleště typ	Velikost mm	Celková délka mm	Lano průměr mm, palce	hmotnost kg
HS-1000BB	1000	820	6.0,1/4" / 8.0,5/16"	10.9



ARM hliníkové objímky pro HS-1000BB
Objímka typ	OS-6A	OS-8A
Lano průměr (mm / palce)	6.0 1/4"	8.0 ​5/16"
