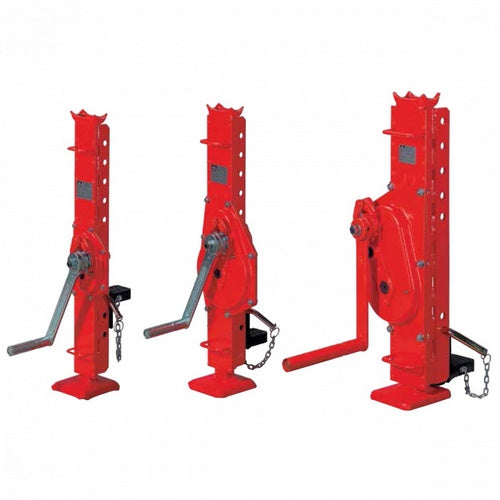

Ocelový zvedák HAACON, typ 1188 se stavitelnou patkou, 1000kg - 10000kg

HAACON  |  SKU: 62HA2000-0150
Typ
13 538,00 Kč bez DPH
Doprava vypočítána při pokladně.

Ocelový zvedák HAACON, typ 1188 se stavitelnou patkou, 1000kg - 10000kg

Ocelové zvedáky HAACON pro jednoduchou a bezpečnou manipulaci.

Ocelové zvedáky HAACON typ 1188 jsou v souladu s technickou normou DIN EN ISO 12100, DIN EN 1494 a evropskou směrnicí 2006/42/EC o strojních zařízení. Odpovídá německé bezpečnostní normě DGUV 54.
  • Vysoká životnost / odolnost díky převodům z tvrzené oceli.
  • Dostupná ve variantě bezpečnostní kliky (SIKU) nebo račnokliky (RAKU).
  • Upravitelná zarážka - 16 pozic.
  • Povrch ošetřen lakem dle RAL č. 2004.
  • Volitelná je kratší verze pro velikosti: 1,5t - 3t - 5t


Technické údaje:

Typ --- 1188.1,5 1188.3 1188.5 1188.10
Nosnost kg 1500 3000 5000 10000
Převodový koeficient --- 4,5 : 1 9,5 : 1 22,5 : 1 24,8 : 1
Zdvih na otočení klikou mm 14 8 4 4
Síla na kliku N 190 250 270 360
Hmotnost kg 16,5 22,0 32,0 52,0



Ocelový zvedák HAACON, typ 1188 se stavitelnou patkou, 1000kg - 10000kg

Typ Klika Rozměry
--- --- A B C D F G H I K L M N O P R S T U
--- --- mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm
1188.1,5S SIKU 725 237 37 350 100 50 350 129 35 25 130 140 33,5 108 78 70 86 39
1188.1,5R RAKU 725 237 37 350 100 50 350 129 35 25 130 140 33,5 108 78 70 86 39
1188.3S SIKU 725 182 40 387 100 50 350 131 45 30 130 140 39,5 94 92 70 132 72
1188.3R RAKU 725 182 40 387 100 50 350 131 45 30 130 140 39,5 94 92 70 132 72
1188.5S SIKU 722 200 37 406 110 60 300 151 50 40 150 170 51,0 105 100 80 139 50
1188.5R RAKU 722 200 37 406 110 60 300 151 50 40 150 170 51,0 105 100 80 139 50
1188.10S SIKU 797 167 42 448 125 70 300 182 60 50 150 170 62,5 115 132 90 184 66
 1188.10R RAKU 797 167 42 448 125 70 300 182 60 50 150 170 62,5 115 132 90 184 66

Kolekce které stojí za shlédnutí

Ocelový zvedák HAACON, typ 1188 se stavitelnou patkou, 1000kg - 10000kg
HAACON

Ocelový zvedák HAACON, typ 1188 se stavitelnou patkou, 1000kg - 10000kg

Od 13 538,00 Kč bez DPH

Ocelový zvedák HAACON, typ 1188 se stavitelnou patkou, 1000kg - 10000kg

Ocelové zvedáky HAACON pro jednoduchou a bezpečnou manipulaci.

Ocelové zvedáky HAACON typ 1188 jsou v souladu s technickou normou DIN EN ISO 12100, DIN EN 1494 a evropskou směrnicí 2006/42/EC o strojních zařízení. Odpovídá německé bezpečnostní normě DGUV 54.


Technické údaje:

Typ --- 1188.1,5 1188.3 1188.5 1188.10
Nosnost kg 1500 3000 5000 10000
Převodový koeficient --- 4,5 : 1 9,5 : 1 22,5 : 1 24,8 : 1
Zdvih na otočení klikou mm 14 8 4 4
Síla na kliku N 190 250 270 360
Hmotnost kg 16,5 22,0 32,0 52,0



Ocelový zvedák HAACON, typ 1188 se stavitelnou patkou, 1000kg - 10000kg

Typ Klika Rozměry
--- --- A B C D F G H I K L M N O P R S T U
--- --- mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm
1188.1,5S SIKU 725 237 37 350 100 50 350 129 35 25 130 140 33,5 108 78 70 86 39
1188.1,5R RAKU 725 237 37 350 100 50 350 129 35 25 130 140 33,5 108 78 70 86 39
1188.3S SIKU 725 182 40 387 100 50 350 131 45 30 130 140 39,5 94 92 70 132 72
1188.3R RAKU 725 182 40 387 100 50 350 131 45 30 130 140 39,5 94 92 70 132 72
1188.5S SIKU 722 200 37 406 110 60 300 151 50 40 150 170 51,0 105 100 80 139 50
1188.5R RAKU 722 200 37 406 110 60 300 151 50 40 150 170 51,0 105 100 80 139 50
1188.10S SIKU 797 167 42 448 125 70 300 182 60 50 150 170 62,5 115 132 90 184 66
 1188.10R RAKU 797 167 42 448 125 70 300 182 60 50 150 170 62,5 115 132 90 184 66

Typ

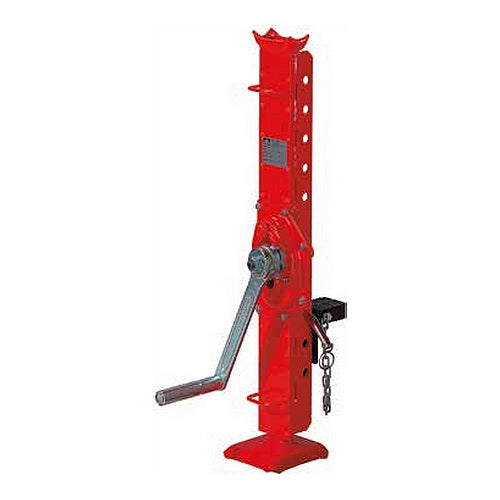

  • Ocelový zvedák se stavitel.patkou 1188.1,5S, nosnost 1500kg, standardní klika, pol.200025
  • Ocelový zvedák se stavitel.patkou 1188.1,5R, nosnost 1500kg, račnová klika, pol.200029
  • Ocelový zvedák se stavitel.patkou 1188.3S, nosnost 3000kg, standardní klika, pol.200026
  • Ocelový zvedák se stavitel.patkou 1188.3R, nosnost 3000kg, račnová klika, pol.200030

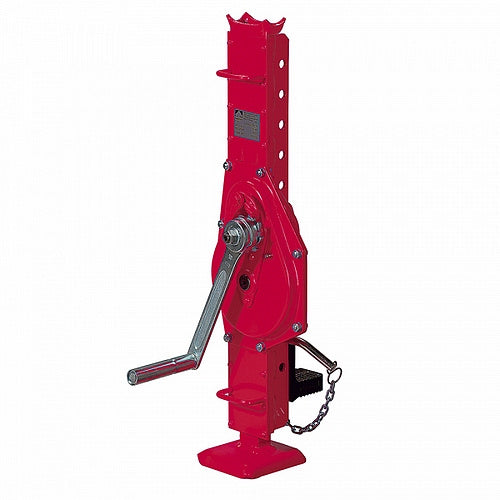

  • Ocelový zvedák se stavitel.patkou 1188.5S, nosnost 5000kg, standardní klika, pol.200027
  • Ocelový zvedák se stavitel.patkou 1188.5R, nosnost 5000kg, račnová klika, pol.200031

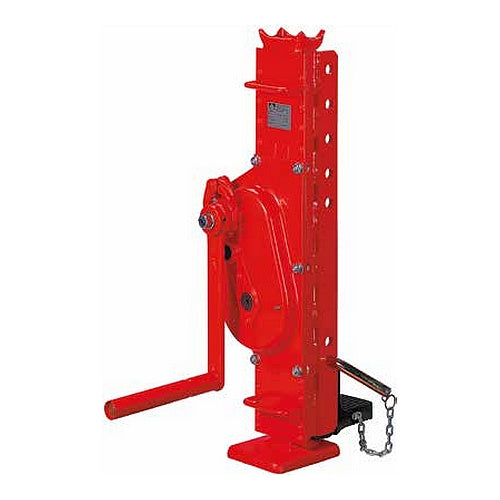

  • Ocelový zvedák se stavitel.patkou 1188.10S, nosnost 10000kg, standardní klika, pol.200028
  • Ocelový zvedák se stavitel.patkou 1188.10R, nosnost 10000kg, račnová klika, pol.200032
