Otočný vázací bod QL.DSR UP - CODIPRO
Otočný vázací bod QL.DSR UP - CODIPRO

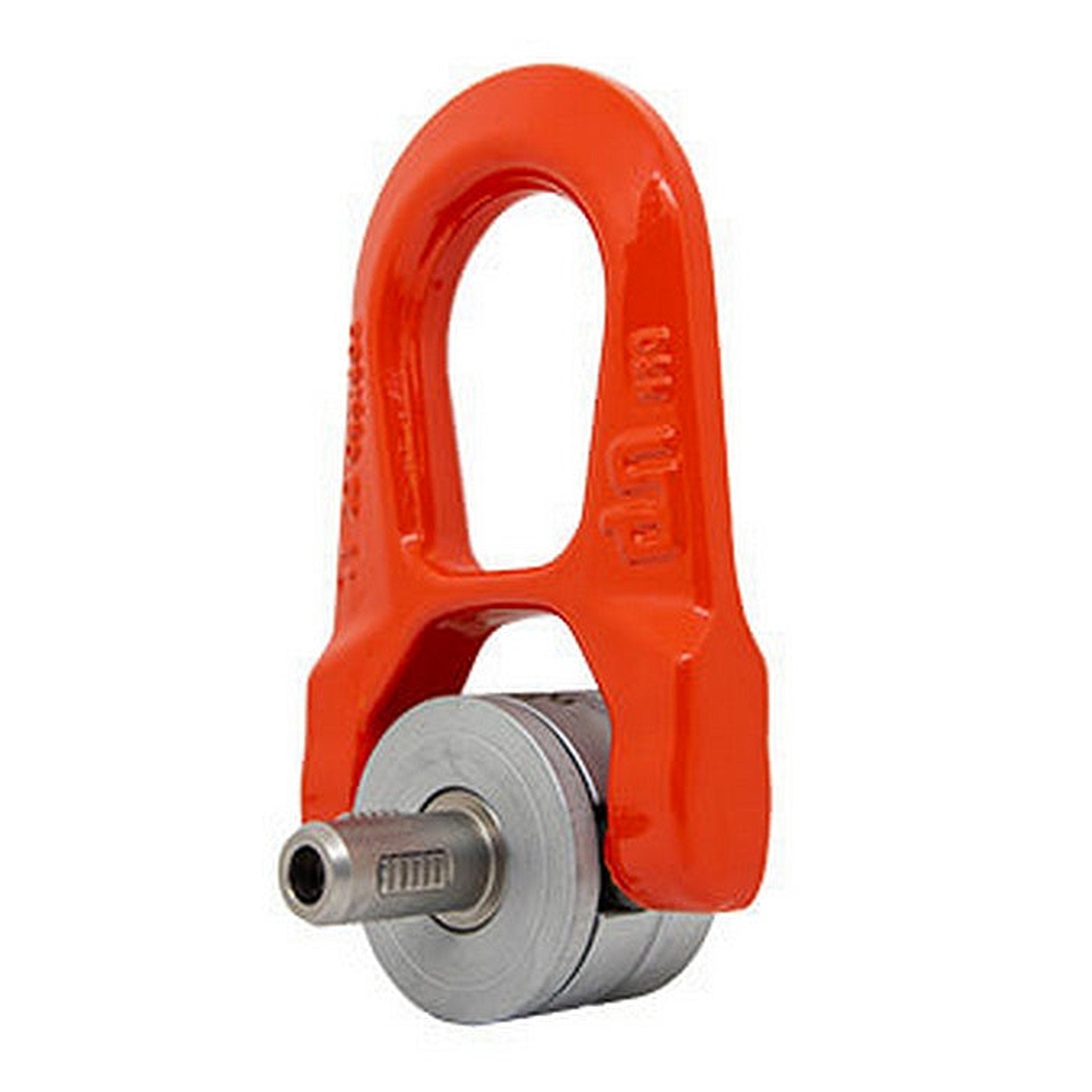

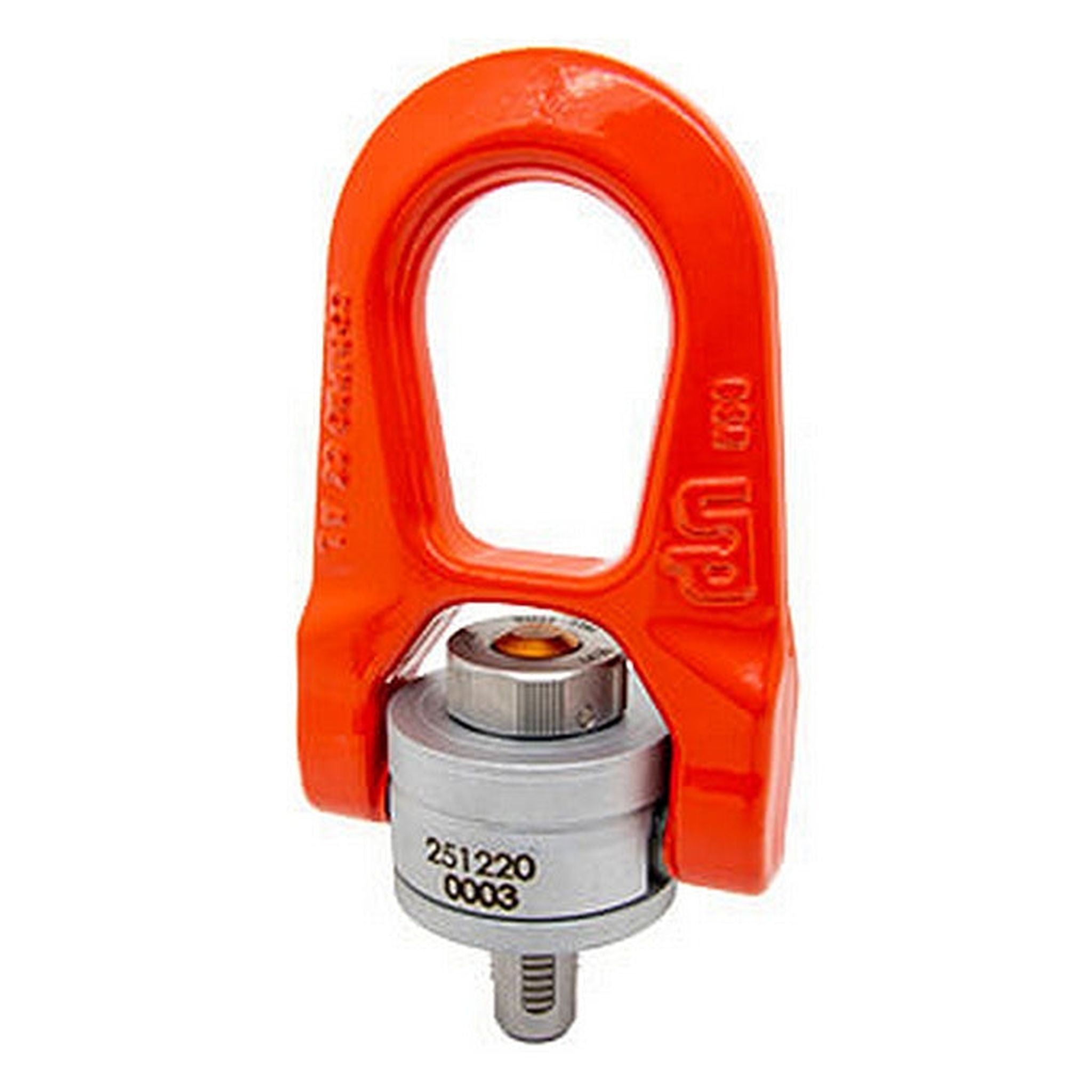

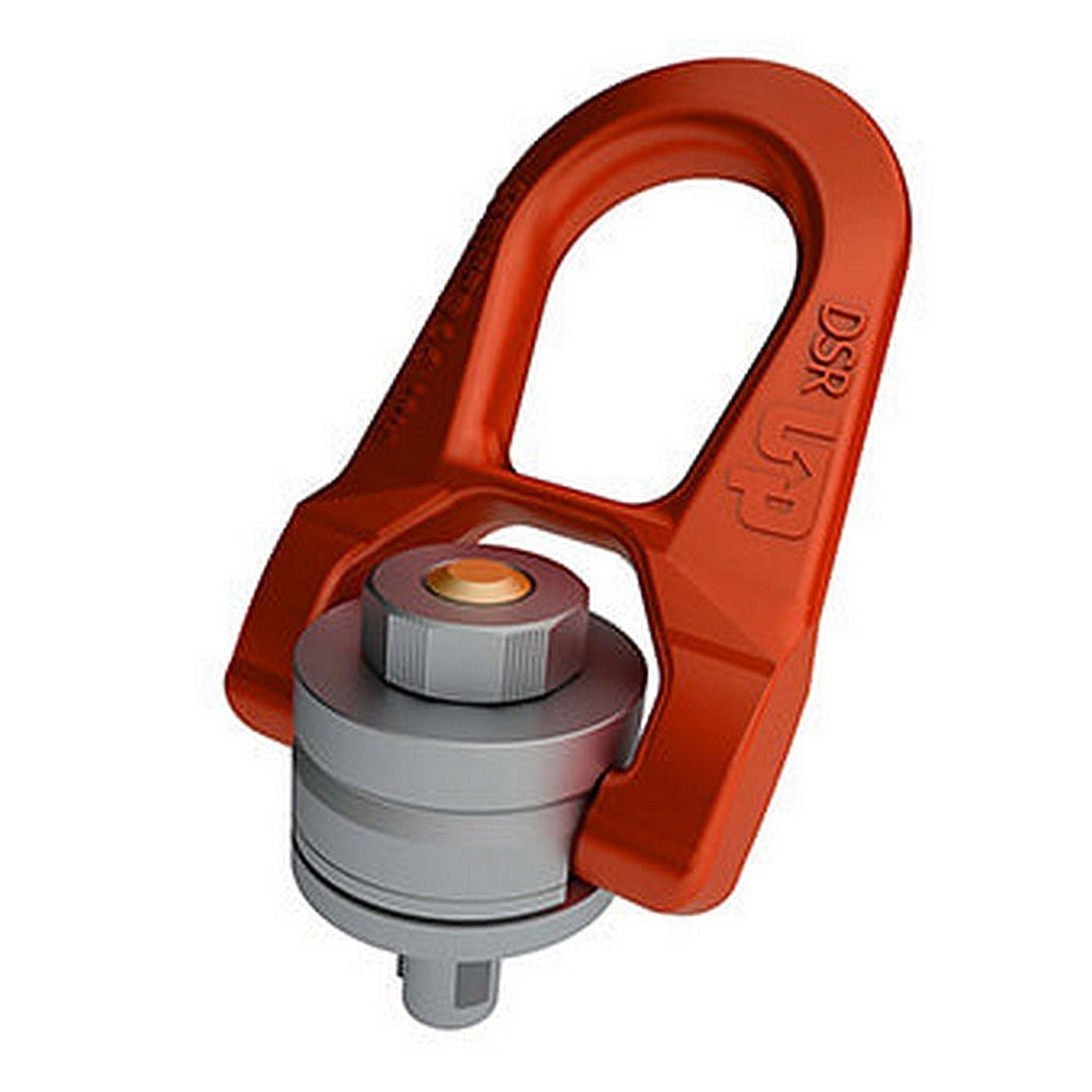

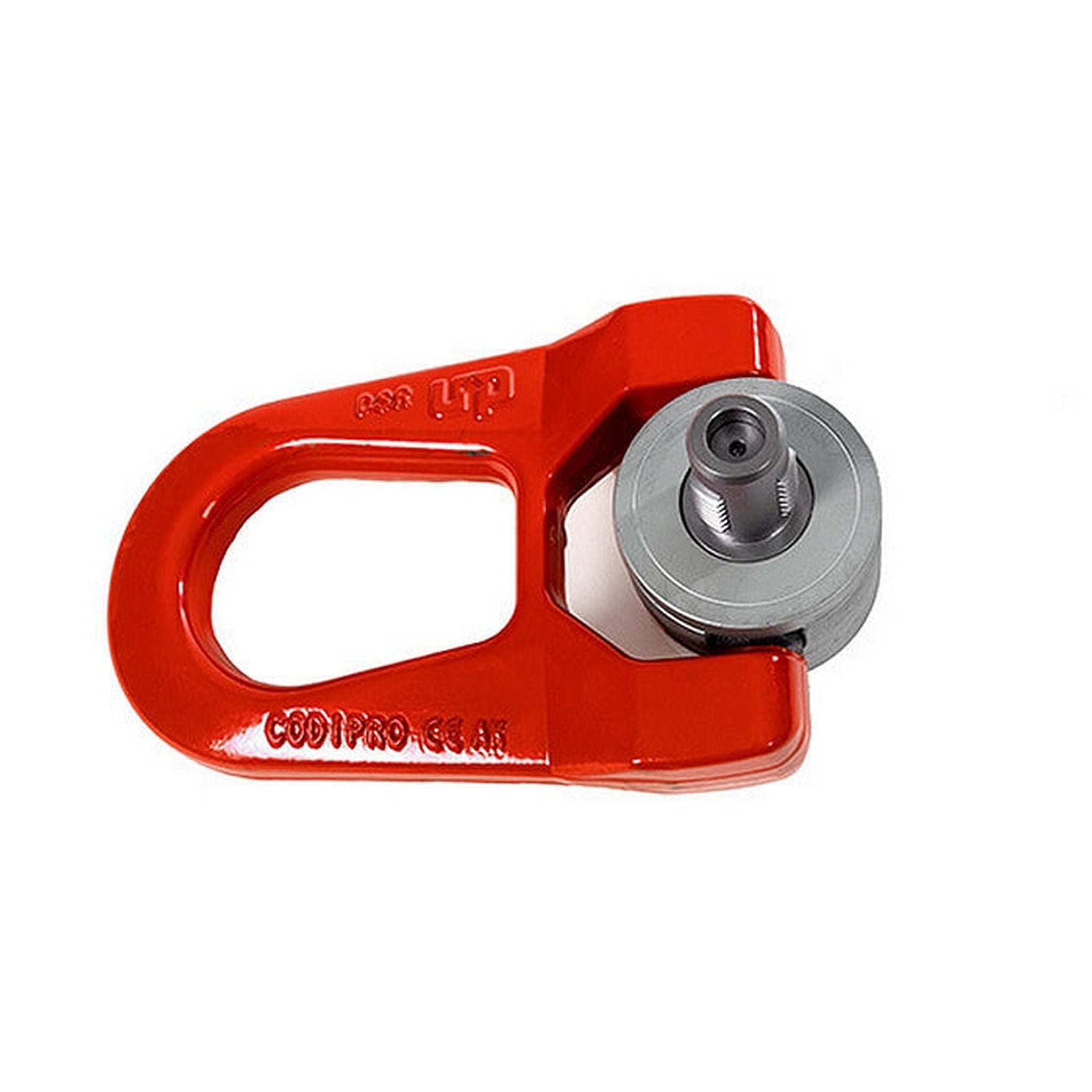

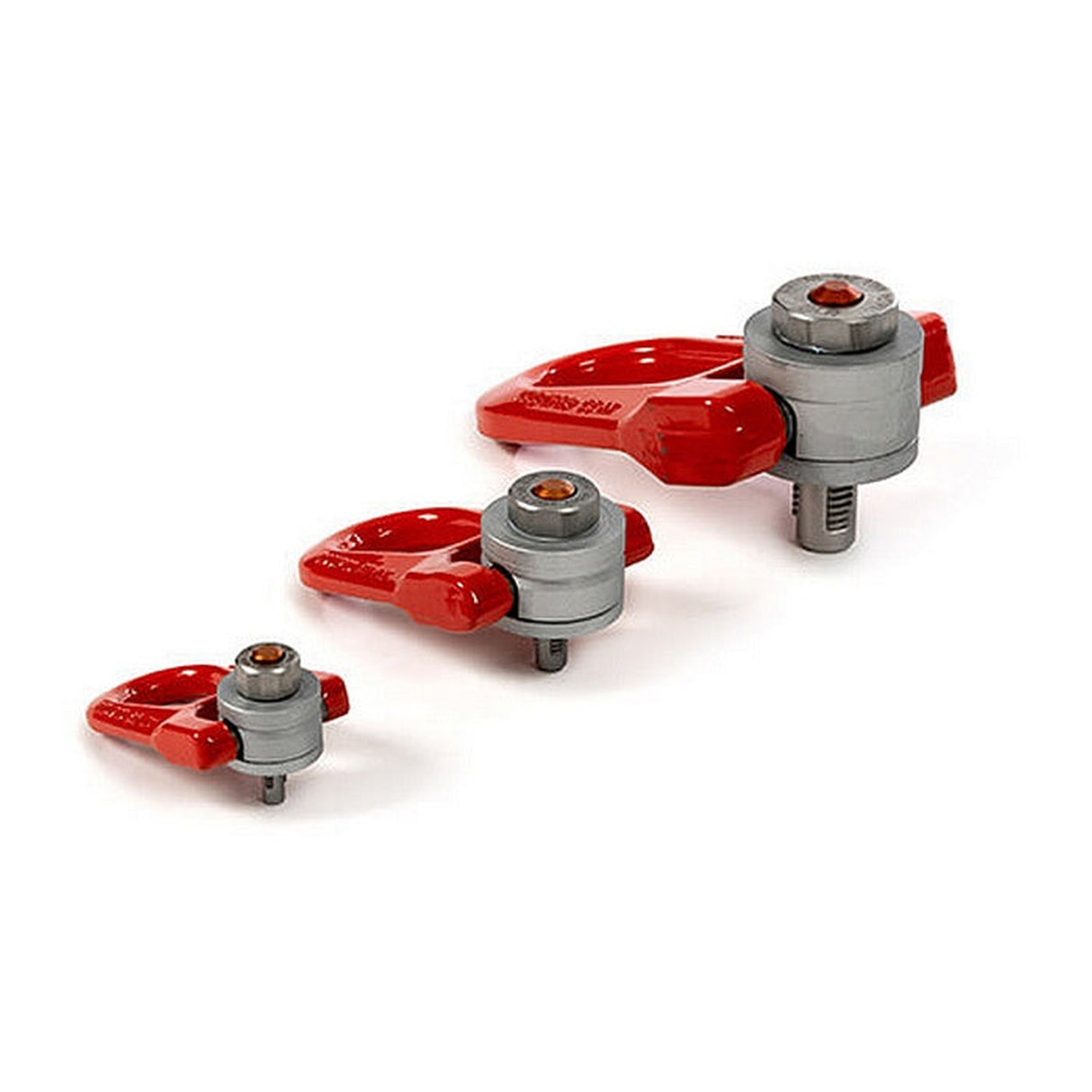

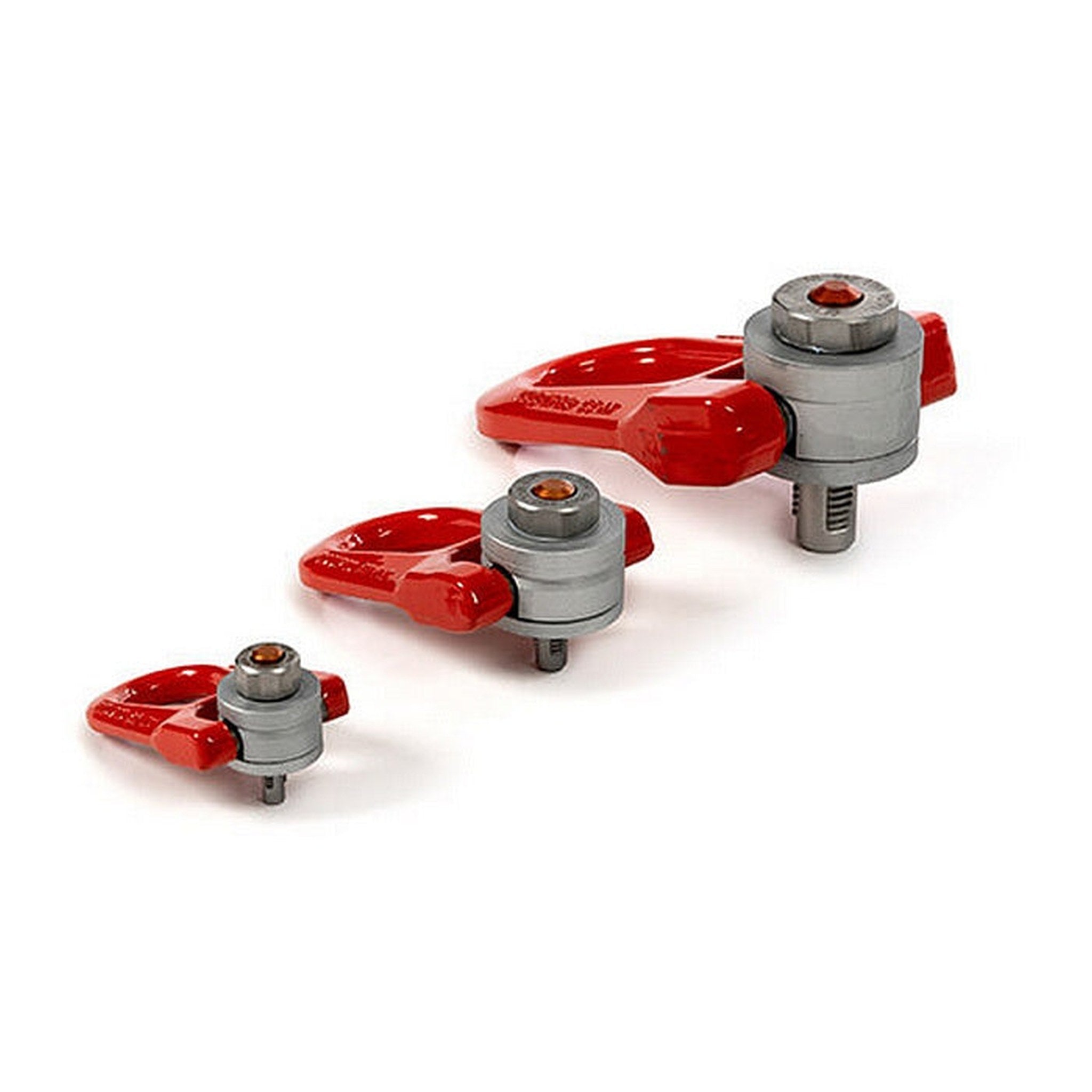

QLR (Quick Lift Ring) nebo QL.DSR je dvojitý otočný vázací bod, který umožňuje obzvláště rychlou montáž. Stisknutím tlačítka jej lze zafixovat v otvoru se závitem jednoduchým zacvaknutím. Jeho dvojité otočení zajišťuje dokonalé vyrovnání s popruhem. QL.DSR ušetří až 80 % času ve srovnání se zašroubováním konvenčního vázacího bodu. Systém funguje čistě mechanicky a nevyžaduje tak složitou údržbu.
Otočný vázací bod QL.DSR je vyroben z oceli GRADUP, což znamená lepší kvalitu suroviny. Může být použit pro jakoukoli konfiguraci zdvihu (přímý zdvih, s úhlem, naklápění, otáčení) použitím utahovacího momentu vyrytého na kroužku. Zvedací kroužek QL.DSR je navržen pro použití v teplotním rozsahu od -20 °C do +200 °C a nese různá označení, včetně CE, WLL a utahovacího momentu.
Vyrábí se v souladu s nařízením REACH a je k dispozici také v nerezové oceli.

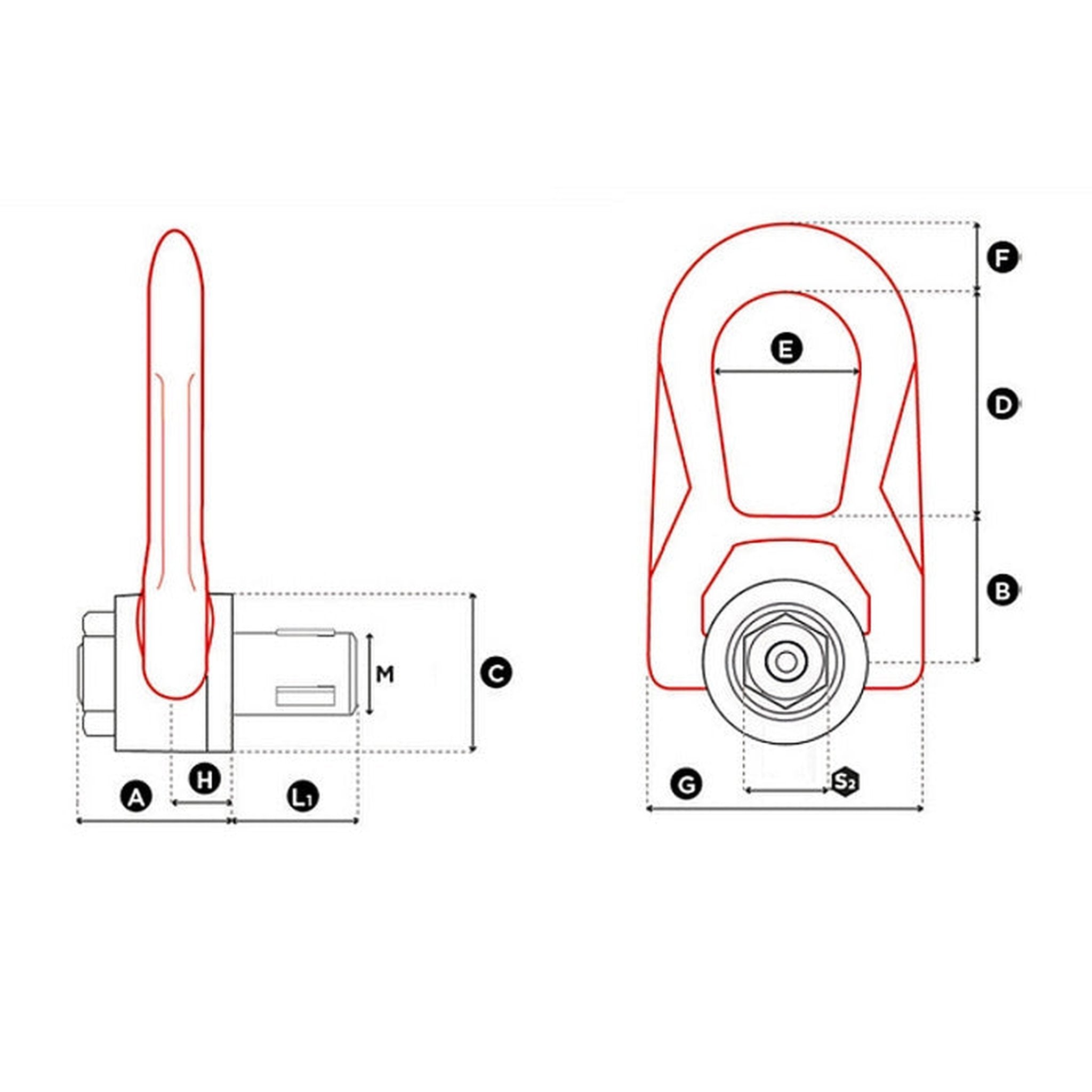

| Typ | Závit | WLL (SF 5:1) | L1 | Utahovací moment | S2 | A | B | C | D | E | F | G | H | Hmotnost |
| --- | (mm) | t | mm | Nm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| QL.DSR M 8 | M 8 (x1,25) | 0,25 | 17,5 | 20 | 18 | 31 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| QL.DSR M 10 | M 10 (x1,5) | 0,40 | 19,5 | 30 | 18 | 31 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| QL.DSR M 12 | M 12 (x1,75) | 0,65 | 23,0 | 60 | 27 | 40 | 40 | 45 | 53 | 38 | 17 | 76 | 13,0 | 0,9 |
| QL.DSR M 14 | M 14 (x2) | 0,70 | 23,0 | 80 | 27 | 40 | 40 | 45 | 53 | 38 | 17 | 76 | 13,0 | 0,9 |
| QL.DSR M 16 | M 16 (x2) | 1,05 | 27,0 | 100 | 27 | 40 | 40 | 45 | 53 | 38 | 17 | 76 | 13,0 | 0,9 |
| QL.DSR M 20 | M 20 (x2,5) | 1,70 | 30,0 | 160 | 40 | 55 | 55 | 60 | 83 | 55 | 25 | 115 | 19,0 | 2,6 |
| QL.DSR M 24 | M 24 (x3) | 2,50 | 36,0 | 180 | 40 | 55 | 55 | 60 | 83 | 55 | 25 | 115 | 19,0 | 2,6 |
| QL.DSR M 27 | M27 (x3) | 3,00* | 40,0 | * | 40 | 55 | 55 | 60 | 83 | 55 | 25 | 115 | 19,0 | 2,7 |
| QL.DSR M 30 | M30 (x3,5) | 3,50* | 45,0 | * | 40 | 55 | 55 | 60 | 83 | 55 | 25 | 115 | 19,0 | 2,7 |
* V certifikačním procesu
