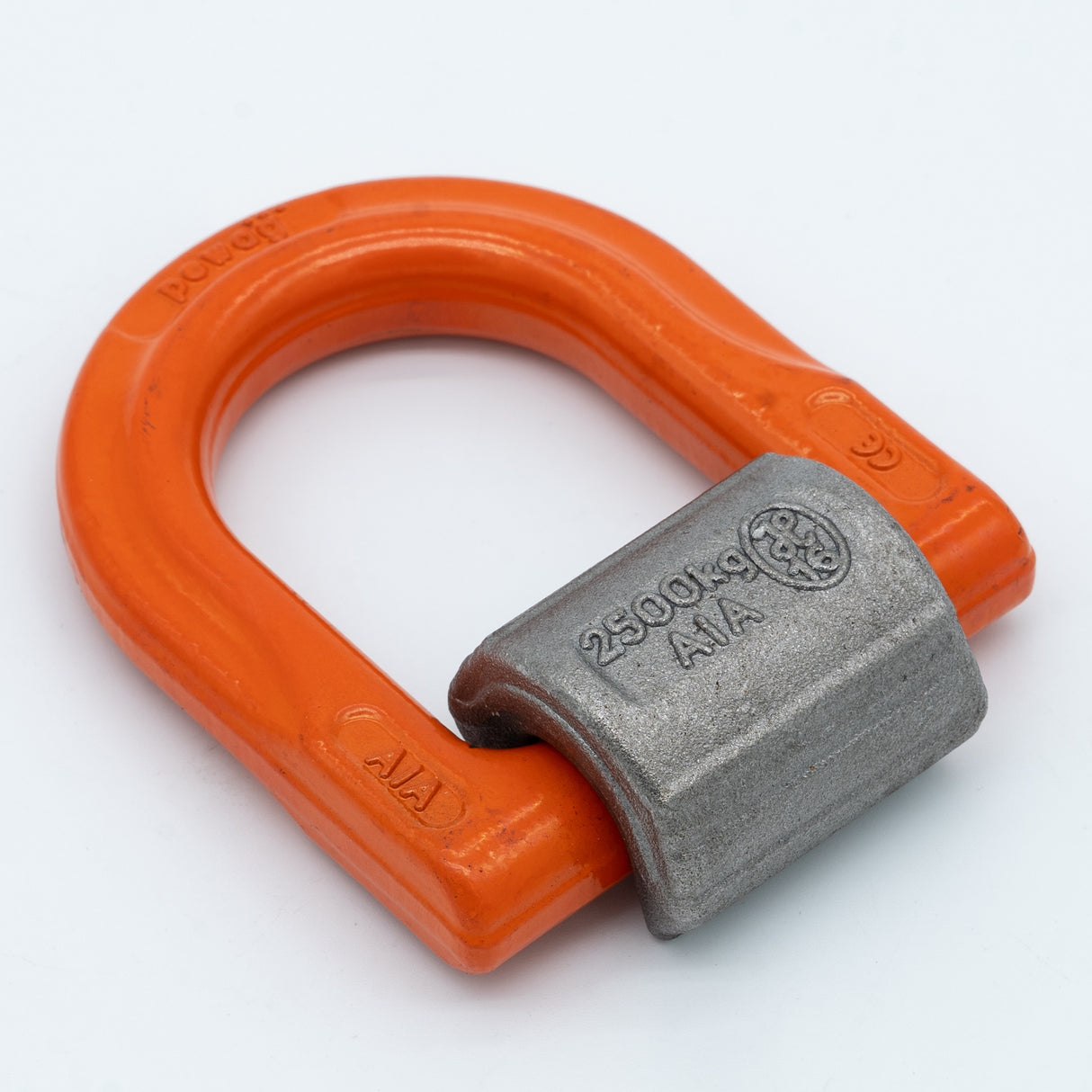

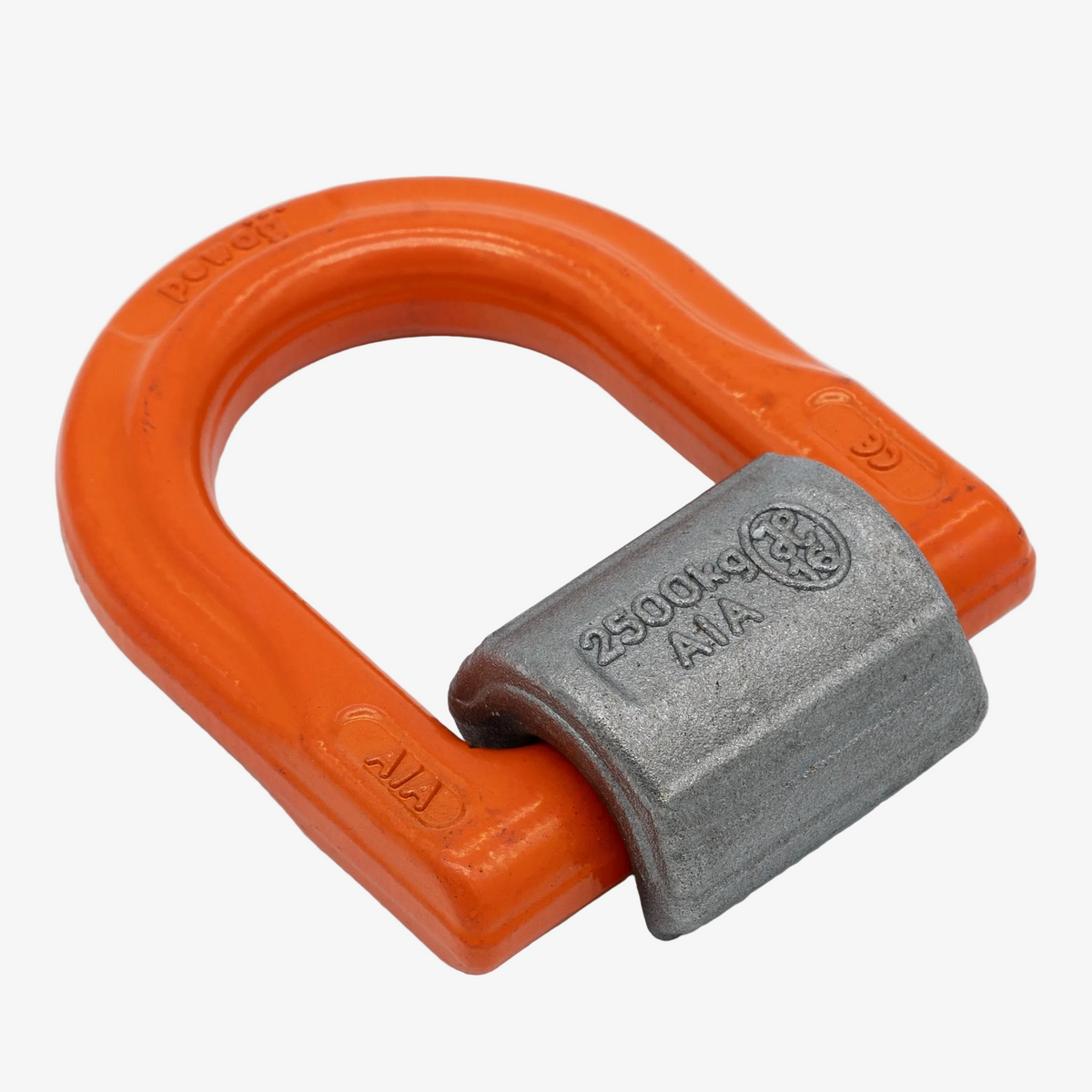

PLEW Profilift Eta - oko k navaření, třída 10, PEWAG

PEWAG  |  SKU: 091PE003-0015
Nosnost
351,00 Kč bez DPH
Doprava vypočítána při pokladně.

PLEW eta - oko k navaření, třída 10, PEWAG

Vysokopevnostní vázací bod pewag winner profilift eta, pro navařování na části strojů nebo konstrukce vozidel jako ideální uchopovací a manipulační prvek. Vzhledem k integrované pružině bude kroužek držet v každé požadované poloze.

PLEW má vyšší pevnost než pewag PLE / N a navíc může být více zatížen ve správném směru tahu (viz návod k použití). Drážky na svařovací konzole při 45° a 60° zjednodušují rozpoznání povoleného sklonu.

V souladu s požadavky směrnice 2006/42/EG a technickou normou ČSN EN 1677-1 a EN ISO 12100.

Každý zdvihací bod je dodáván s individuálním výrobním číslem. K dispozici také s peTAG - na požádání.

Pro svařování platí pokyny podle DIN EN ISO 14341. Svařování může provádět pouze svářeč s platnou kvalifikací podle EN ISO 9606-1 (EN 287).

Zvedací body jsou baleny jednotlivě a společně s uživatelskou příručkou a pokyny pro svařování.

Povolené užití
Nosnost podle na tabulky WLL v povoleném směru tahu (obr .: Povolené směry tahu)

PLEW eta - oko k navaření, třída 10, PEWAG
Nepovolené použití
Ujistěte se, že při manipulaci nemůže dojít k nesprávnému zatížené z důvodu:

  • směr tahu je zablokován
  • směr tahu se nenachází v předpokládané oblasti
  • vázací oko se opírá o hrany nebo náklad

PLEW eta - oko k navaření, třída 10, PEWAG-rozměry

Označení Nosnost a b c d e f h l Hmotnost
--- kg mm mm mm mm mm mm mm mm kg/ks
PLEW 1,5 t 1500 32 38 65 14 65 40 25 35 0,32
PLEW 2,5 t 2500 37 44 75 16 76 47 28 41 0,50
PLEW 4 t 4000 43 48 84 18 83 51 32 45 0,75
PLEW 6,7 t 6700 58 60 107 24 108 64 44 56 1,70
PLEW 10 t 10000 69 66 126 27 123 69 54 61 2,80
PLEW 19 t * 19000 92 95 171 38 168 100 68 89 6,50

* Pružiny pomáhají při navaření. U tohoto provedení kroužek nepřidržují ve všech polohách.
