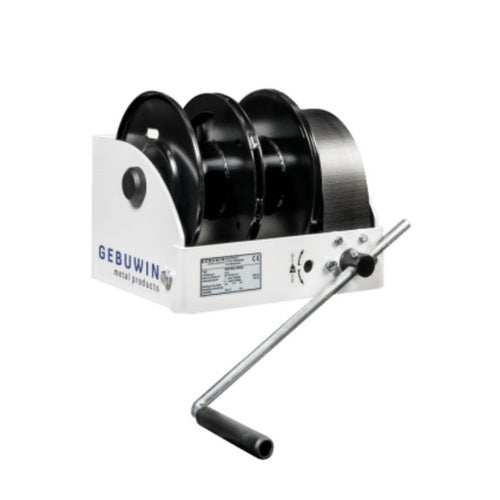

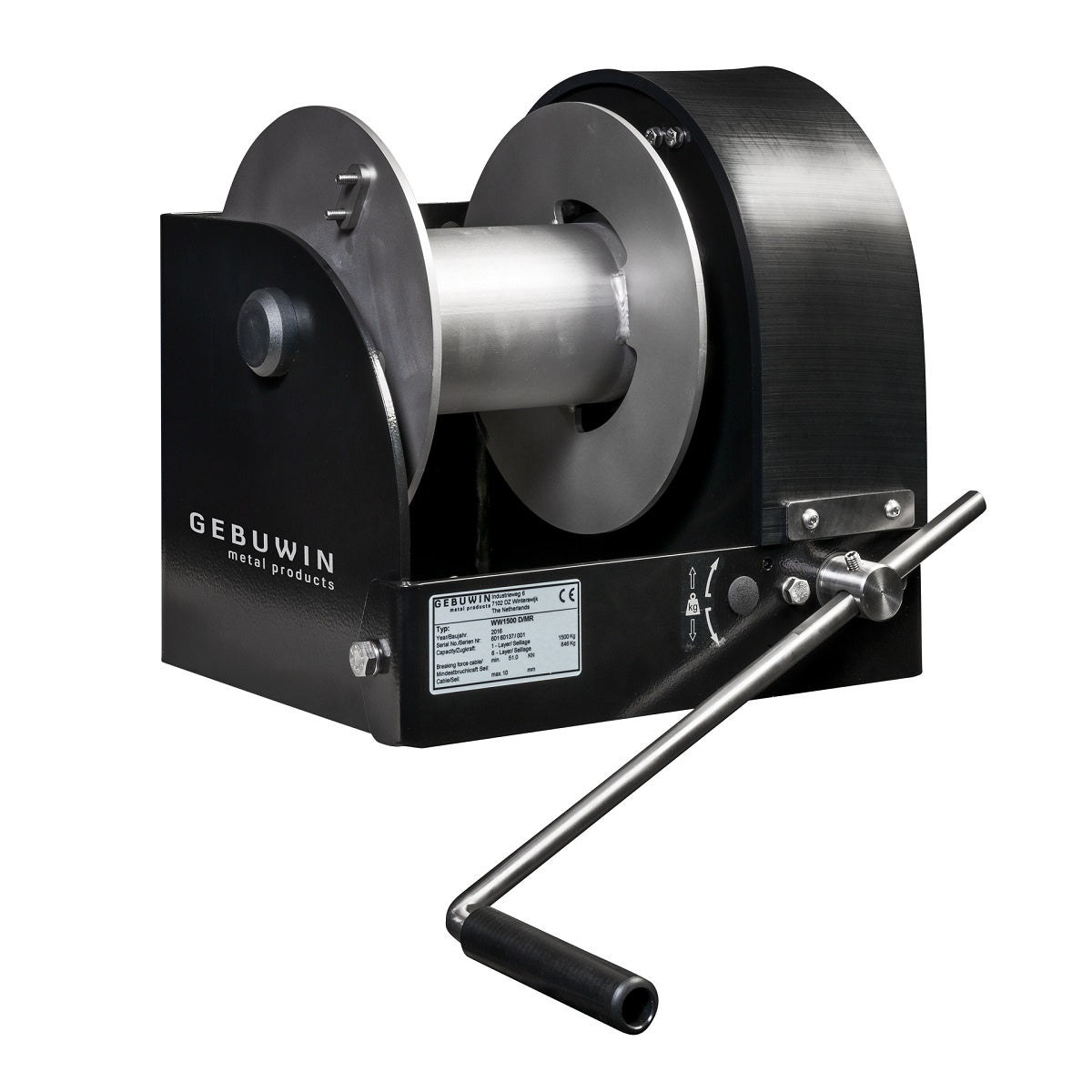

Ruční lanový naviják WW, šnekový převod, lakovaný GR, GEBUWIN

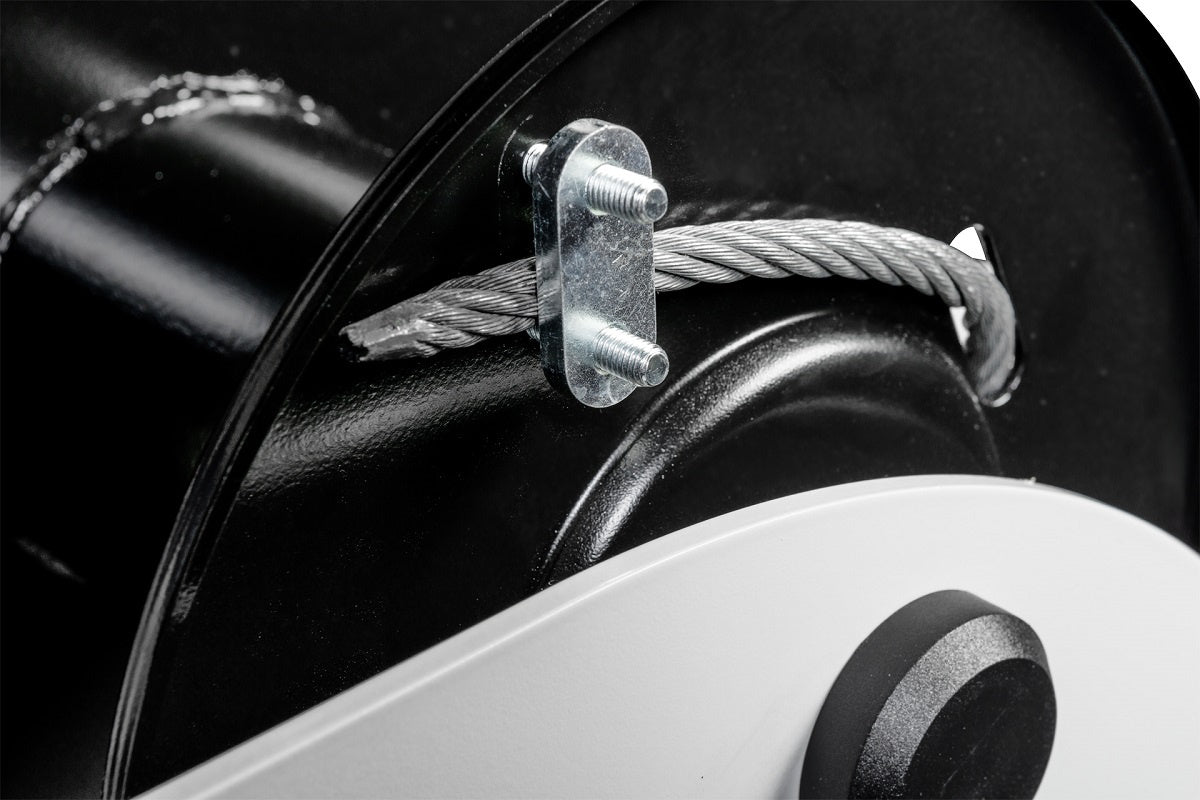

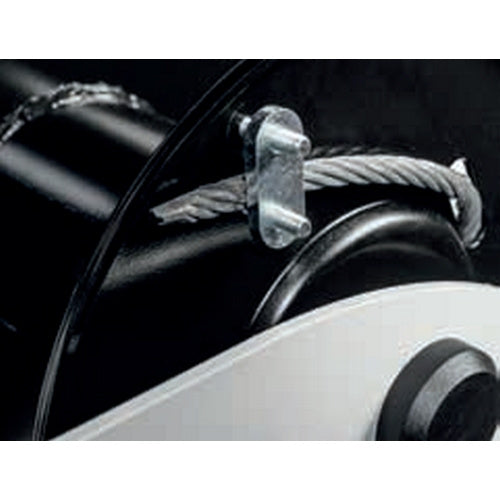

Ruční lanový naviják WW, lakovaný GR, GEBUWIN
Naviják je dodáván bez lana - nutno přikoupit zvlášť!
Robustní naviják pro bezpečné zvedání a tažení.
Splňuje normy EN13157, DIN 15020.
a EX typy ATEX 114 (94/9 / EG)
Statický bezpečnostní koeficient je 4.

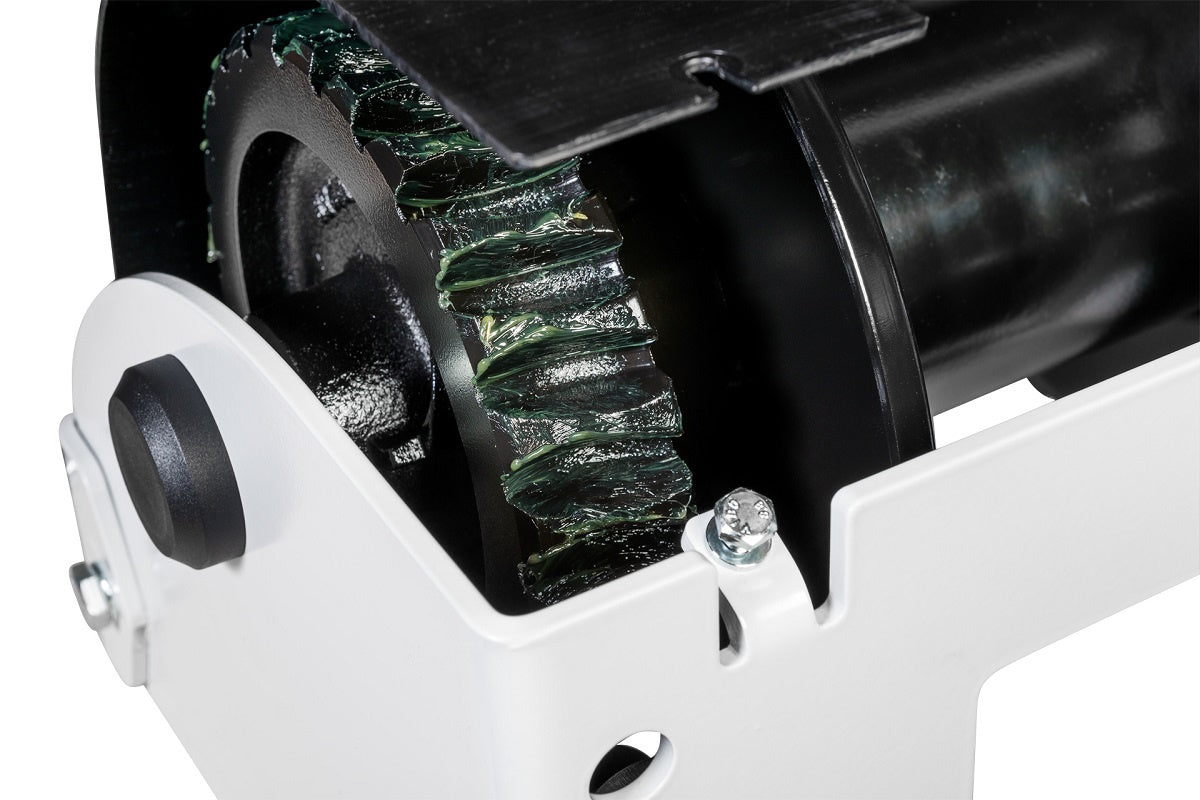

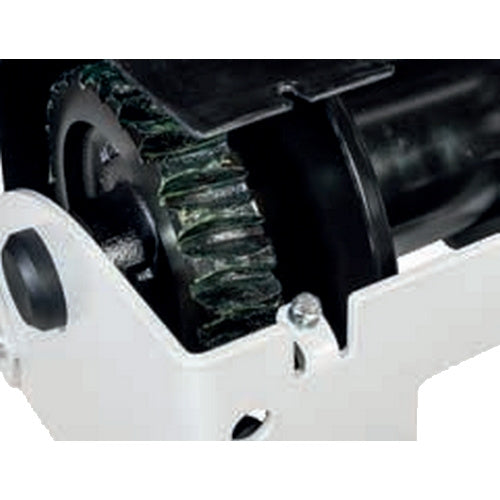

Šnekový převod a bezúdržbová ložiska.

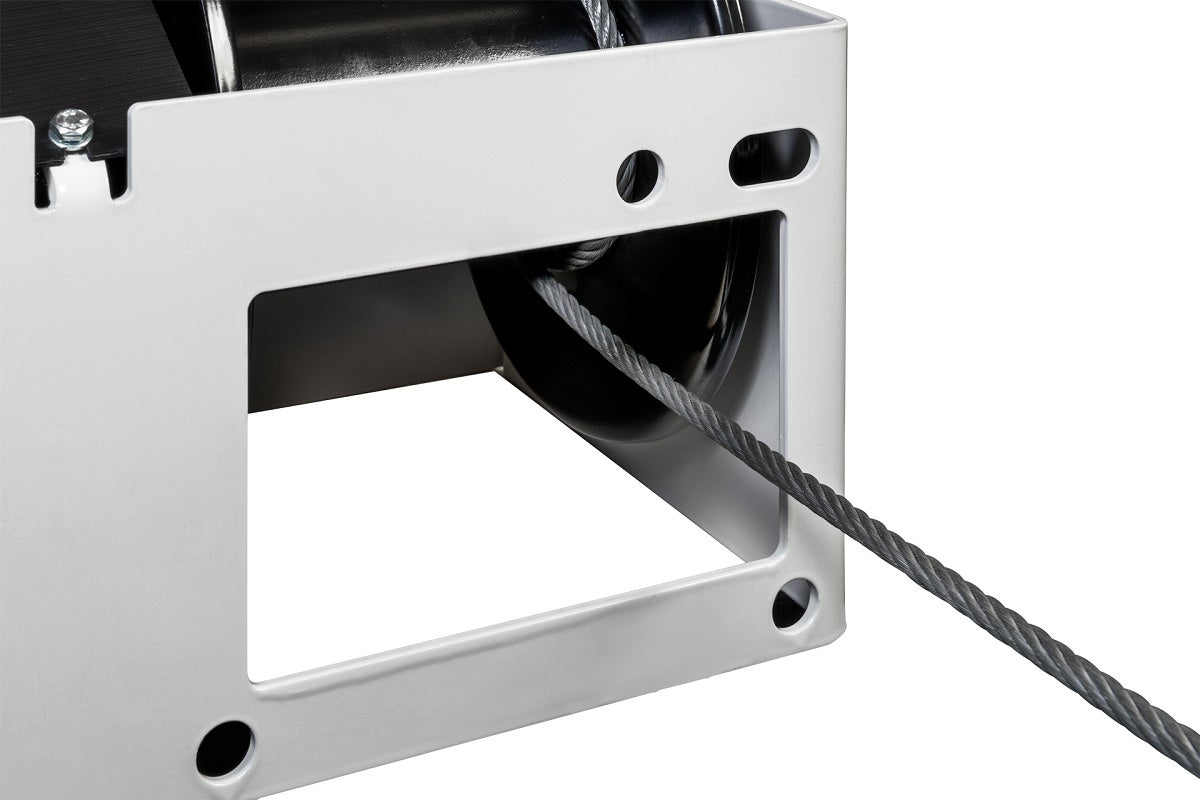

Lanový vývod nahoru, dolů nebo vzadu.

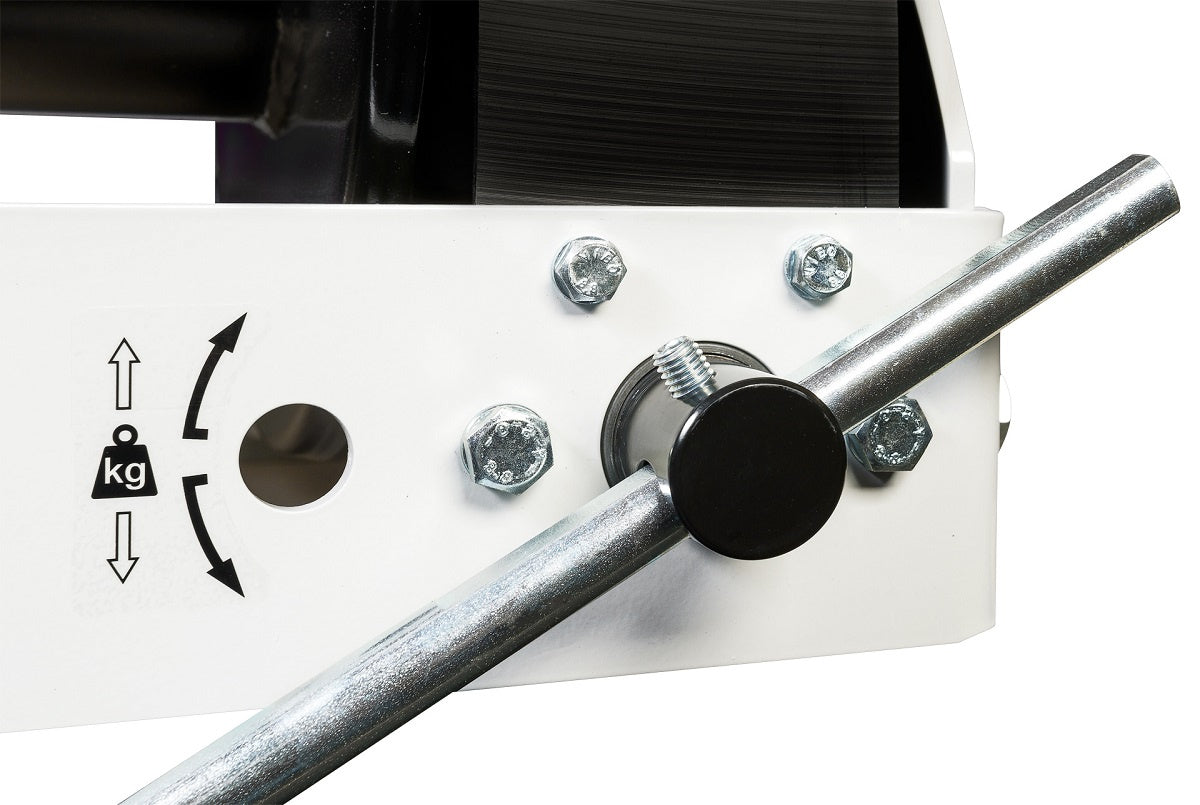

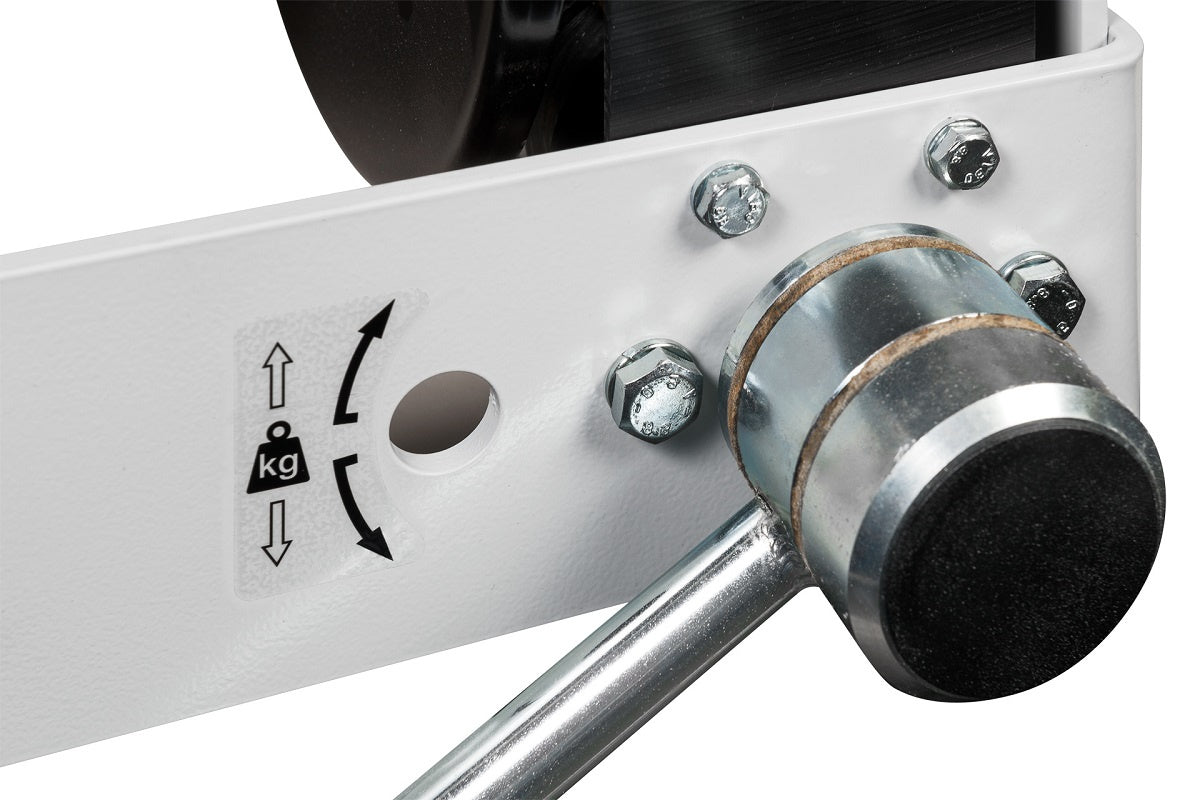

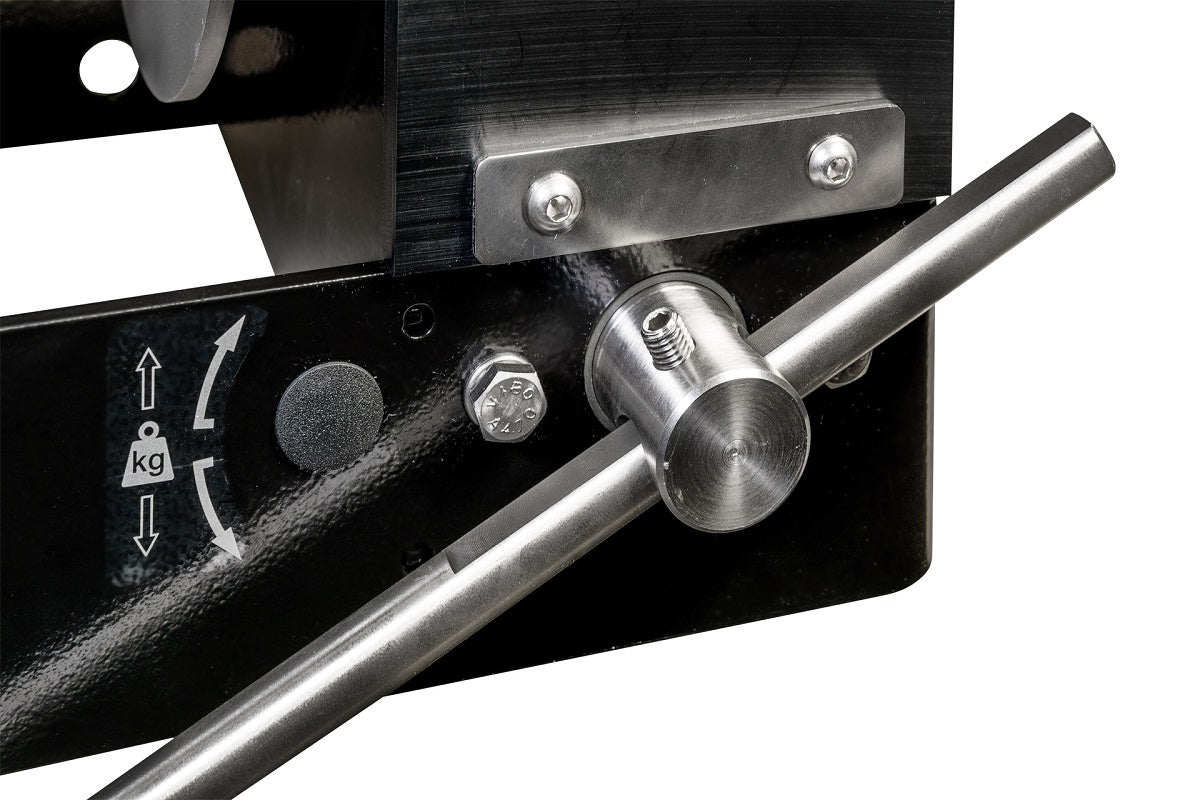

Nastavitelná klika, s ergonomickým úchopem.

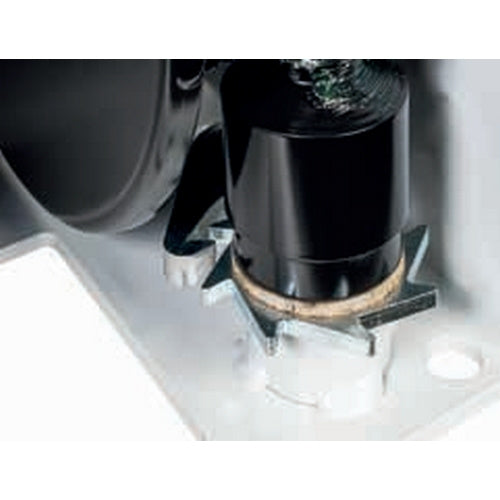

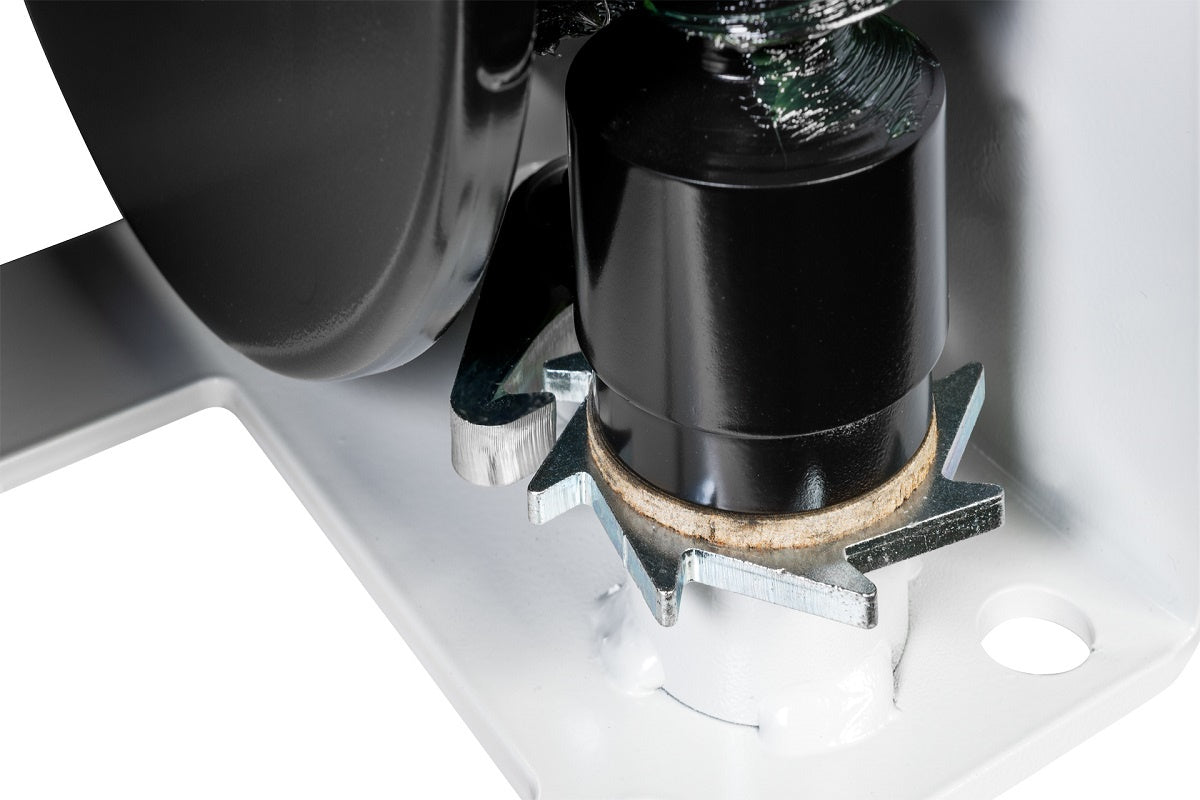

Zatěžovací tlaková brzda s dvojitým západkovým systémem.
Tloušťka barvy je 60 - 80 mikronů v 1 vrstvě a v souladu s DIN / ISO 12944, C1M.
Možnosti:
• pozinkované provedení (6 - 8 mikronů),
• ATEX certifikován II 3 GD T4, zóny 2 a 22,
• drážkovaný buben,
• omezovač klikové síly,
• dvoudílné kabelové bubny (2D),
• více oddílů kabelových bubnů,
• omezovač zatížení.
Příslušenství:
• ocelová nebo nerezová lana,
• kladky vhodné pro ruční navijáky,

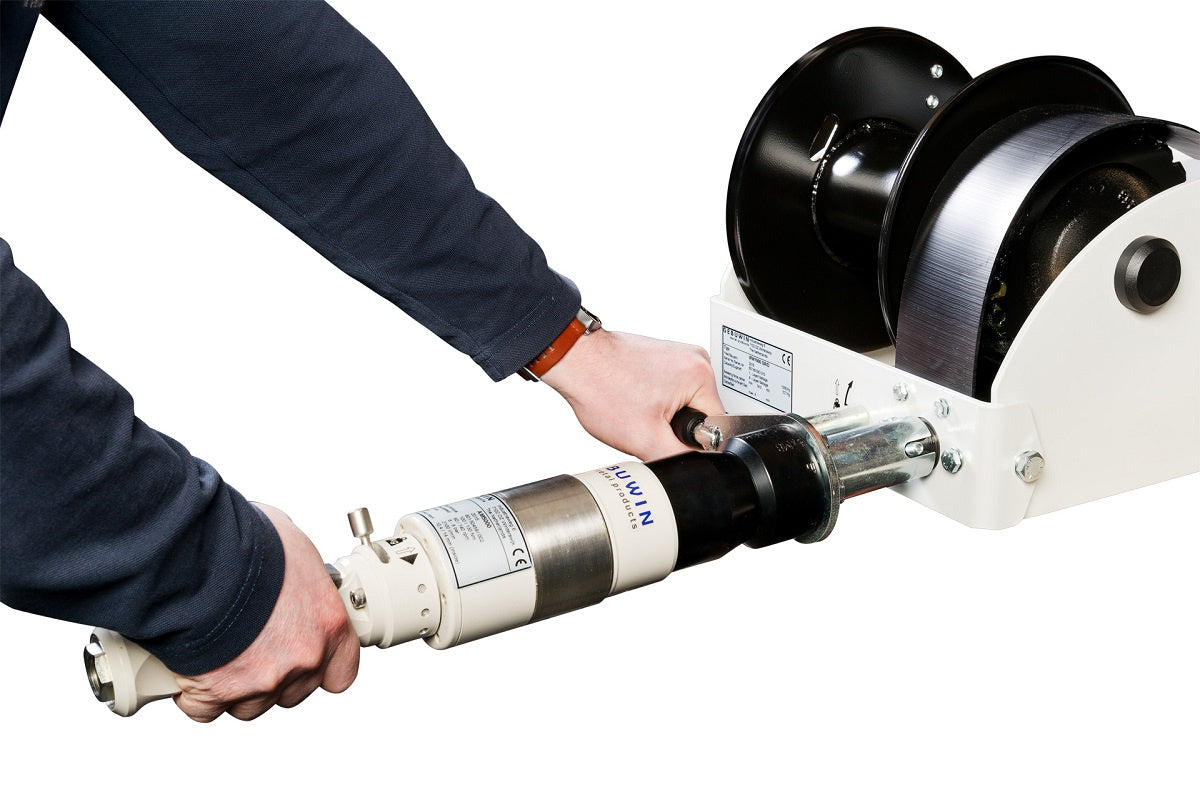

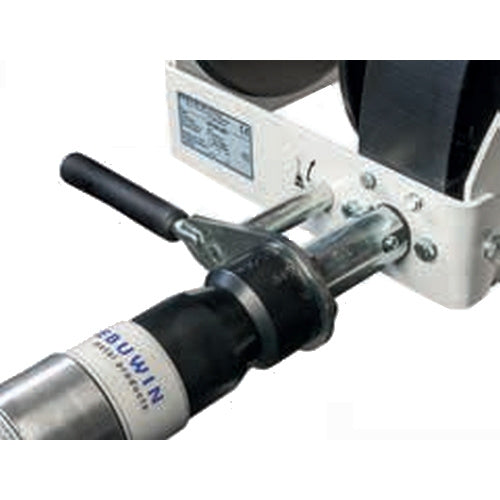

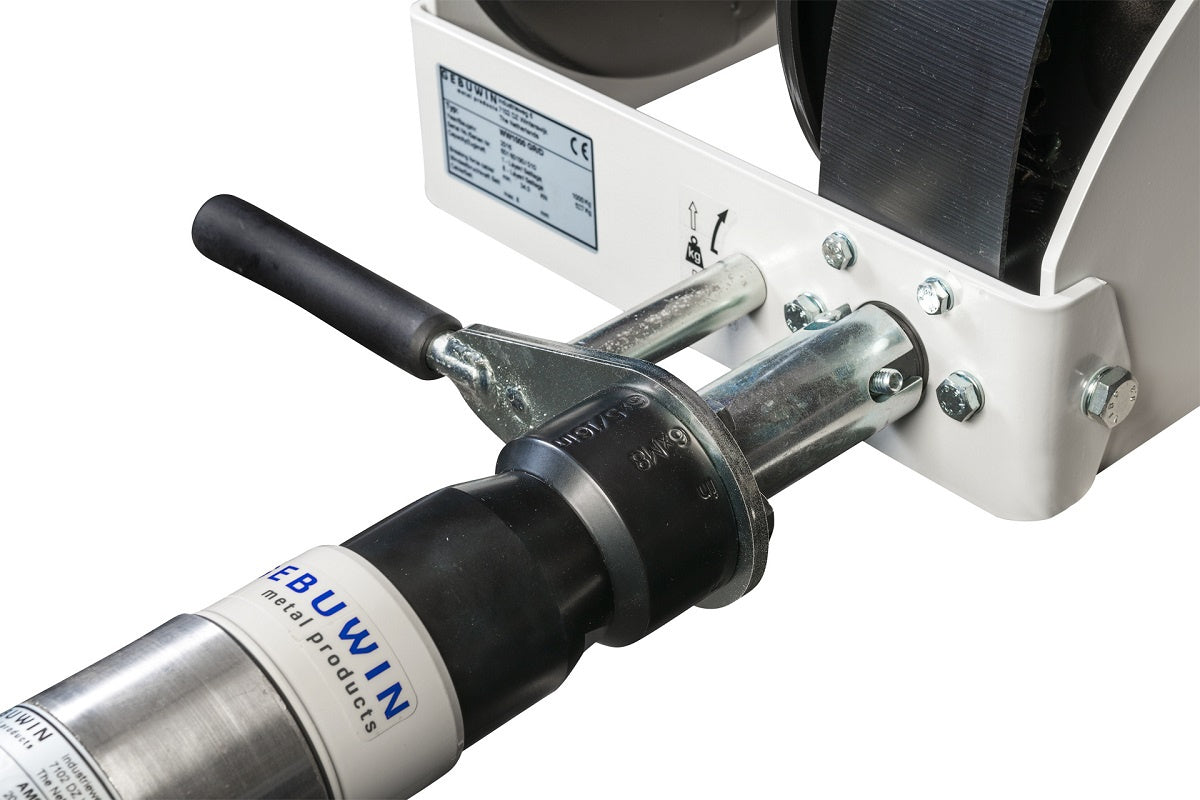

• WW1000 a WW1500 jsou vhodné pro naviják powertool AM5000 a EM5000.
| Typ | Montáž | Povrchová úprava | Poznámka |
| WW250 - 1500 GR/D | Stěna, 4xM12 třída 8.8 | Barva | RAL 7035 (šedá) |
| WW250 - 1500 EV/D | Stěna, 4xM12 třída 8.8 | Pozink | --- |
| WW250 - 1500 GR/2D | Stěna, 4xM12 třída 8.8 | Barva | RAL 7035 (šedá) |
| WW250 - 1500 EV/2D | Stěna, 4xM12 třída 8.8 | Pozink | --- |

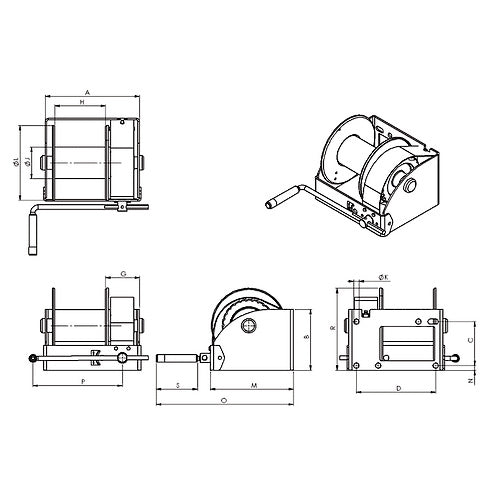

| Typ | A | B | C | D | G | H | H | J | K | L | M | N | O | P | R | S |
| --- | --- | --- | --- | --- | --- | (D) | (2D) | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| --- | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| WW500 | 238 | 145 | 100 | 192 | 107 | 105 | 2 x 47 | 48 | 14 | 160 | 191 | 15 | 365 | 280 | 171 | 132 |
| WW250 | 269 | 160 | 115 | 223 | 108 | 135 | 2 x 62 | 70 | 14 | 190 | 221 | 15 | 393 | 325 | 193 | 132 |
| WW1500 | 302 | 195 | 141 | 254 | 109 | 162 | 2 x 73 | 17 | 17 | 240 | 266 | 15 | 440 | 350 | 263 | 132 |
| WW1000 | 302 | 250 | 178 | 254 | 109 | 162 | 2 x 73 | 17 | 17 | 240 | 278 | 15 | 451 | 350 | 306 | 132 |
| Technická specifikace | Nosnost 1. lanové vrstvy (D) | Nosnost 1. lanové vrstvy (2D) | Nosnost poslední lanové vrstvy (D) | Nosnost poslední lanové vrstvy (2D) | Síla na kliku 1. vrstvy lana | Zdvih na jedno otočení, 1 vrstvu | Max. délka lana na bubnu (D) | Max. délka lana na bubnu (2D) | Průměr lana (D) | Průměr lana (2D) | Min. zátěž lana (D) | Min. zátěž lana (2D) | Vlastní hmotnost |
| --- | kg | kg | kg | kg | daN | mm | m | m | mm | mm | kN | kN | kg |
| WW250 | 250 | 2 x 125 | 92 | 2 x 46 | 6 | 17 | 104 | 44 | 4 | 4 | 7,5 | 4,0 | 10 |
| WW500 | 500 | 2 x 250 | 224 | 2 x 104 | 10 | 20 | 78 | 84 | 6 | 4 | 15,0 | 7,5 | 13 |
| WW1000 | 1000 | 2 x 500 | 527 | 2 x 243 | 13 | 13 | 63 | 64 | 8 | 6 | 30,0 | 15,0 | 22 |
| WW1500 | 1500 | 2 x 1500 | 846 | 2 x 399 | 14 | 9 | 41 | 28 | 10 | 8 | 45,0 | 22,5 | 24 |
