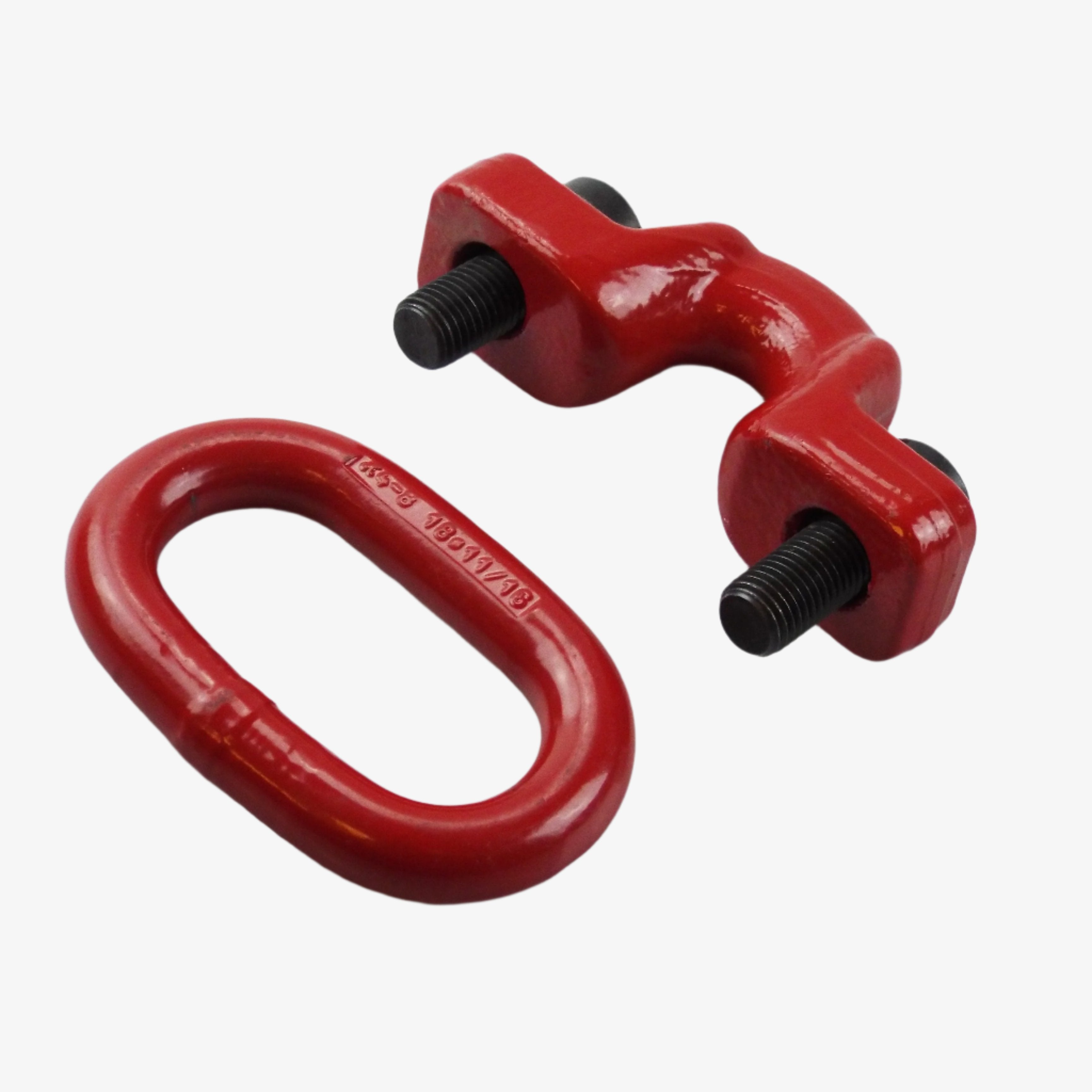

Vázací bod TWN 0122 - k šroubování

THIELE  |  SKU: 092TH122-0013
Závit, Nosnost
1 958,00 Kč bez DPH
Doprava vypočítána při pokladně.

Vázací bod TWN 0122 - k šroubování

Vázací šroubovací body TWN 0122 se používají především pro přepravu těžkých nástrojů, strojních prvků a ocelových konstrukcí. Závěsné oko umožňuje snadnou montáž s dalšími zvedacími komponenty.

Požadavky na výrobu a testování odpovídají technické normě DIN EN 1677-1. V souladu s požadavky směrnice 2006/42/EG.

Závit Nosnost e f a b l d h t c SW Hmotnost
--- t max mm mm mm mm mm mm mm mm mm mm kg
M16 3,15 112 57 90 40 130 18 55 85 38 12 1,47
M20 5,30 149 80 115 50 165 22 69 115 45 14 2,70
M30 8,0 183 93 150 65 212 26 89 140 55 22 5,94
M36 15,0 217 105 175 80 255 36 112 160 72 27 11,08
M42 21,2 262 132 200 100 295 45 130 200 90 32 20,09
M45 25,0 262 132 200 100 295 45 130 200 90 32 20,55
M56 31,5 336 193 230 110 330 48 143 270 100 36 31,60
M56 36,0 336 193 230 110 330 48 143 270 100 36 31,60
