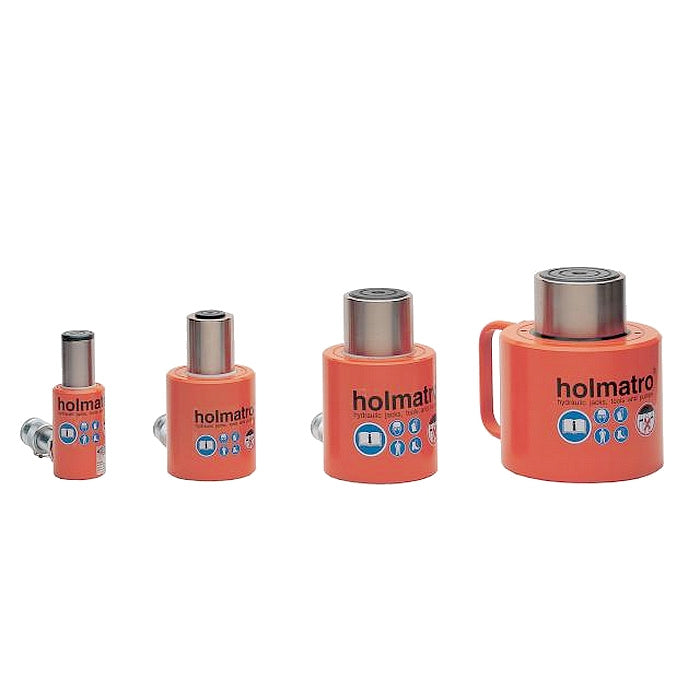

Vysokotonážní hydraulické válce s gravitačním návratem HJ G HOLMATRO

HOLMATRO  |  SKU: 62HO0010-0001
Nosnost
Zdvih, Min.
24 564,00 Kč bez DPH
Doprava vypočítána při pokladně.

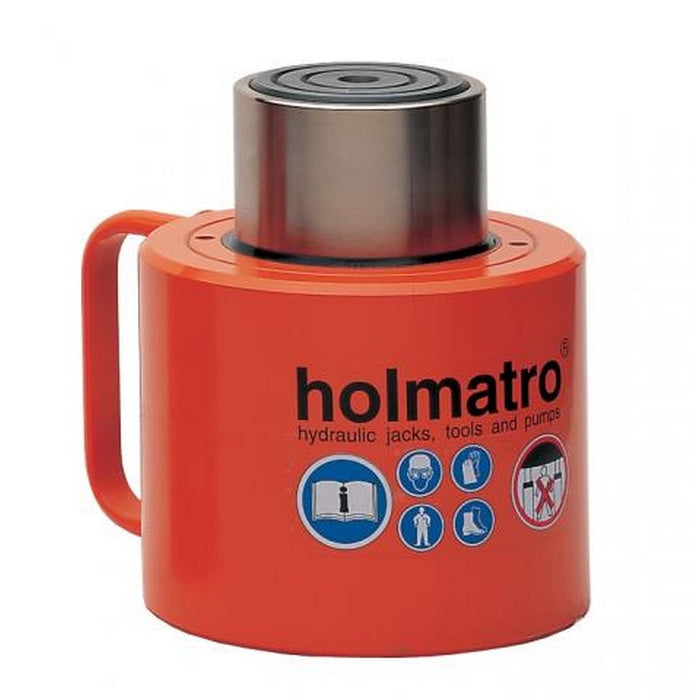

Vysokotonážní hydraulické válce s gravitačním návratem HJ G HOLMATRO

Vysokotonážní hydraulické válce s gravitačním návratem HJ G HOLMATRO jsou:
- kompaktní
- mají malou hmotnost,
- použitelné ve všech polohách,
- mají ochranu proti vymrštění pístu,

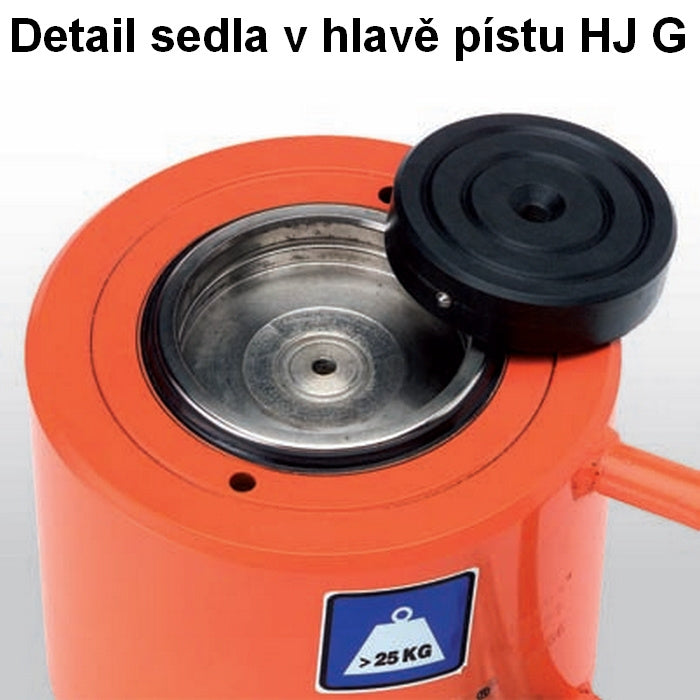

- mají ploché sedlo,
- mají ochranu proti poškození pístu,
- snadno výměnitelné za naklápěcí sedlo.

Dostupné na vyžádání:
- upevňovací závit na plášti válce,
- upevňovací otvory ve dně válce,
- válce vyrobené podle požadavků zákazníka.

Jednočinné, hydraulické válce s gravitační návratem.
Standardně dodáváno s:
- High Flow spojka A 118.
- ploché sedlo.

Model Kód dílu Max. pracovní tlak Nosnost Délka zdvihu Výška - zatažený válec Průměr Kapacita Efektivní tlaková plocha Požadovaný objem oleje Připojení Hmotnost
--- --- bar/MPa t mm mm mm kN/t cm2 cm3 --- kg
HJ 50 G 6 100.112.073 720 / 72 50 60 142 130 510,3 /52 70,9 425 A 118 12,5

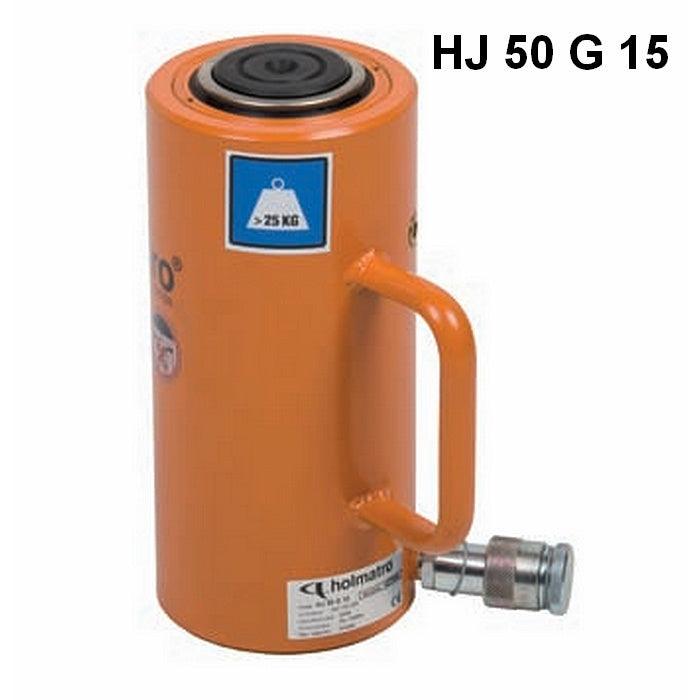

HJ 50 G 15 100.112.035 720 / 72 50 150 282 130 510,3 /52 70,9 1064 A 118 27,0
HJ 50 G 30 100.112.036 720 / 72 50 300 463 130 510,3 /52 70,9 2127 A 118 39,5
HJ 75 G 15 100.112.037 720 / 72 75 150 347 156 747,9 / 76,3 103,9 1559 A 118 46,0
HJ 75 G 30 100.112.038 720 / 72 75 300 497 156 747,9 / 76,3 103,9 3117 A 118 63,0

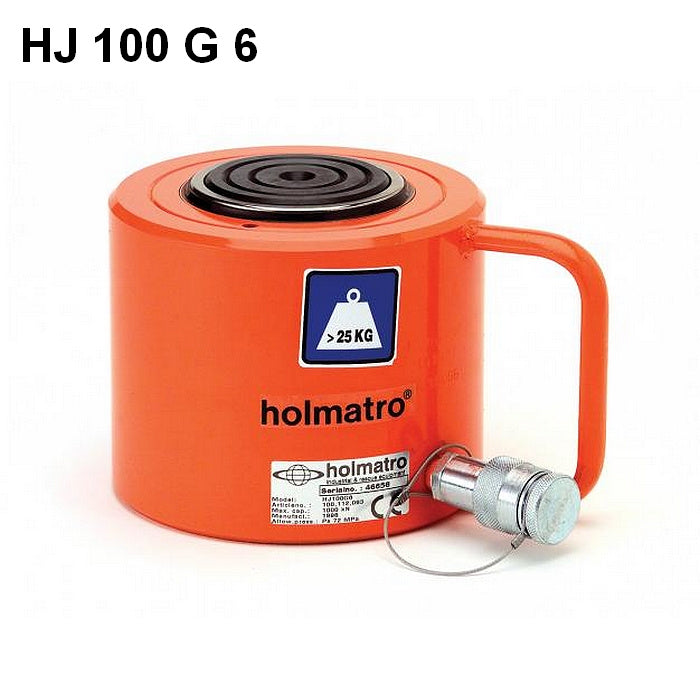

HJ 100 G 6 100.112.093 720 / 72 100 60 158 185 1029,3 / 105 143,0 860 A 118 29,0
HJ 100 G 15 100.112.039 720 / 72 100 150 309 178 1029,3 / 105 143,0 2145 A 118 51,0

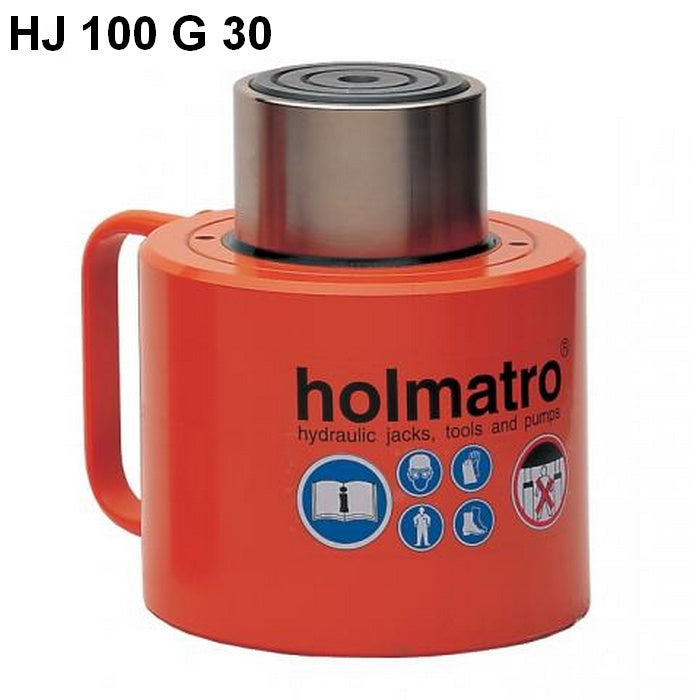

HJ 100 G 30 100.112.040 720 / 72 100 300 497 178 1029,3 / 105 143,0 4290 A 118 82,0
HJ 150 G 15 100.112.046 720 / 72 150 150 317 227 1538,9 / 156,9 213,8 3207 A 118 74,6
HJ 150 G 30 100.112.047 720 / 72 150 300 502 227 1538,9 / 156,9 213,8 6414 A 118 125,3
HJ 200 G 15 100.112.048 720 / 72 200 150 327 261 2040,6 / 208,1 283,5 4253 A 118 120,0
HJ 200 G 30 100.112.049 720 / 72 200 300 507 261 2040,6 / 208,1 283,5 8505 A 118 184,0
HJ 300 G 15 100.112.050 720 / 72 300 150 382 316 2933 / 299,1 415,0 6225 A 118 238,0
HJ 300 G 30 100.112.099 720 / 72 300 300 547 316 2933 / 299,1 415,0 12450 A 118 257,0
HJ 400 G 15 100.112.100 720 / 72 400 150 402 358 3750 / 382,4 530,0 7950 A 118 322,0
HJ 400 G 30 100.112.056 720 / 72 400 300 572 358 3750 / 382,4 530,0 15900 A 118 408,0
HJ 500 G 15 100.112.139 720 / 72 500 150 442 412 4994 / 509,2 707,0 10605 A 118 386,0
HJ 500 G 30 100.112.138 720 / 72 500 300 587 412 4994 / 509,2 707,0 21210 A 118 511,0

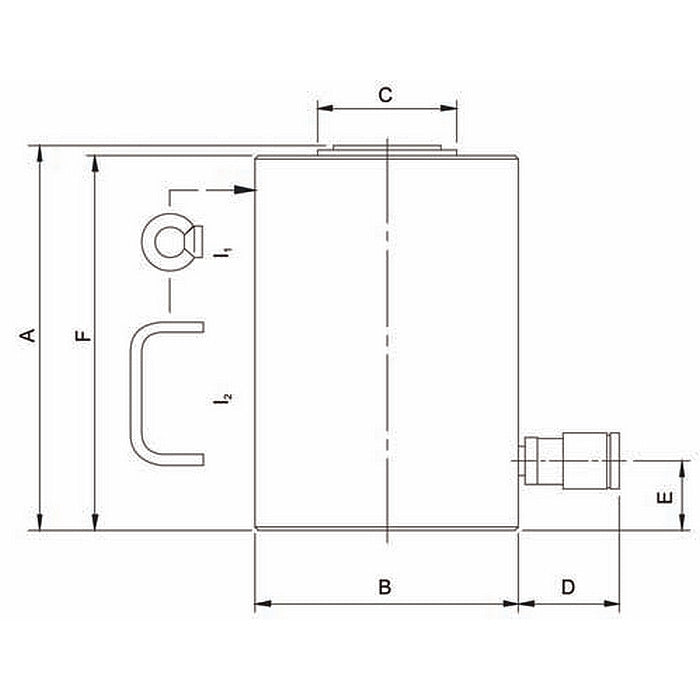

Vysokotonážní hydraulické válce s gravitačním návratem HJ G HOLMATRO

Model A B C D E F I1/I2
--- mm mm mm mm mm mm ---
HJ 50 G 6 142 130 80 70 20 135 l2
HJ 50 G 15 282 130 80 70 25 275 I2
HJ 50 G 30 463 130 80 70 38 456 I2
HJ 75 G 15  347 156 80 70 47 340 I1
HJ 75 G 30  497 156 80 70 47 490 I1
HJ 100 G 6  158 185 105 70 27 151 I2
HJ 100 G 15  309 178 105 70 52 302 I1
HJ 100 G 30  497 178 105 70 52 490 I1
HJ 150 G 15  317 227 115 70 57 310 I1
HJ 150 G 30 502 227 115 70 57 495 I1
HJ 200 G 15  327 261 160 70 60 320 I1
HJ 200 G 30  507 261 160 70 60 500 I1
HJ 300 G 15  382 316 190 70 70 370 I1
HJ 300 G 30  547 316 190 70 70 540 I1
HJ 400 G 15  402 358 200 70 76 395 I1
HJ 400 G 30  572 358 200 70 76 565 I1
HJ 500 G 15  442 412 210 70 85 435 I1
HJ 500 G 30 587 412 210 70 85 580 I1
